双列链轮链条传动机构三维设计

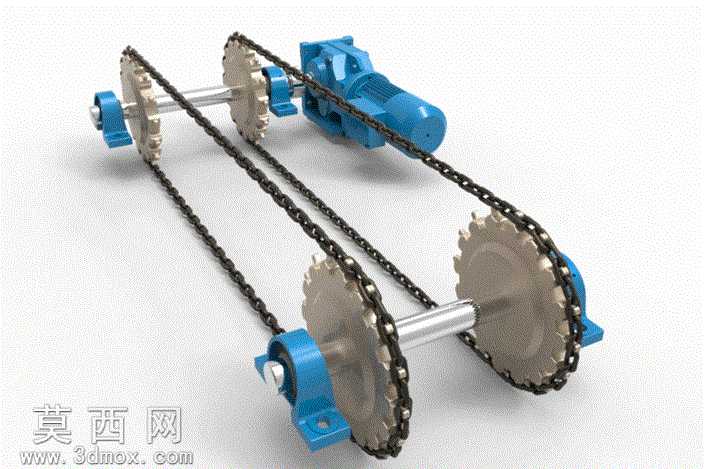

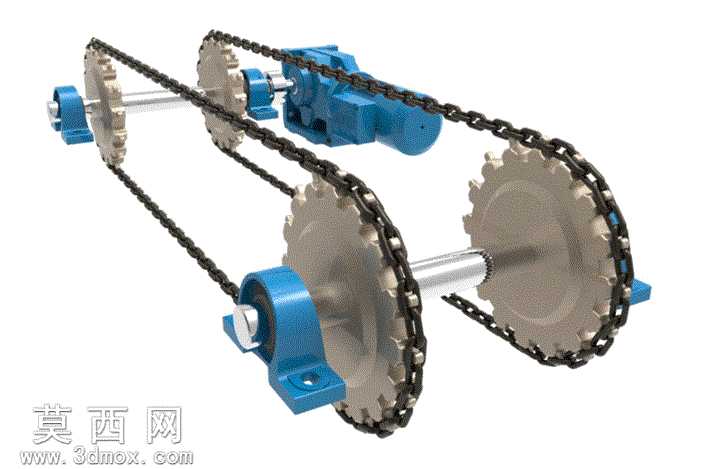

本作品为双列排布的链轮链条传动机构三维模型，建模过程严格遵循机械传动设计规范，完整还原了链传动系统的全部组成结构。建模阶段首先依据链传动的额定传动比、中心距参数完成核心链轮的齿形绘制，采用三圆弧一直线的标准链轮齿廓曲线，保证齿形与链条滚子的啮合精度，每一片链轮的齿距、齿厚、齿根圆角参数均经过校验，避免传动过程中出现卡链、跳链问题。模型中包含四组传动链轮，分别安装在两根平行布置的传动轴上，传动轴与链轮之间采用键连接实现周向固定，轴端设置轴用挡圈完成轴向定位，保证动力传递过程中链轮不会发生轴向窜动。传动轴的支撑部分采用带座外球面轴承，轴承座为立式安装结构，底座预留螺栓安装孔，可直接固定在设备安装基面，轴承内部的密封结构、滚动体结构均做了精细化建模，还原真实轴承的装配关系。传动链条采用标准双节距滚子链结构，每一节链节的外链板、内链板、销轴、套筒、滚子都为独立建模后完成装配，链节之间的铰接副保留合理的活动间隙，完整还原链条的柔性传动特性，双列链条平行排布，同步传递动力，大幅提升传动系统的承载能力。模型还包含驱动端的减速动力单元，动力单元的输出轴与主动传动轴采用联轴器连接，减速单元的箱体、端盖、安装法兰结构均完整呈现，可直观展示动力输入到链轮传动的完整动力路径。渲染阶段为不同零部件赋予了贴合实际工业应用的材质：链轮、传动轴、链条等金属承载部件采用调质钢材质，调整金属粗糙度参数呈现哑光金属质感，清晰展示零件的机加工表面特征；轴承座、减速箱体采用铸铁材质，添加细微的铸造纹理还原铸件的表面质感；密封件、紧固件等标准件做了材质区分，便于识别不同零件的功能属性。整套模型装配关系完整，无干涉错配问题，可直接用于链传动机构的原理演示、结构设计参考，也可作为输送设备、传动设备设计的基础组件调用，帮助设计人员快速完成链传动系统的方案搭建，减少重复建模工作量，同时也可作为机械原理教学的直观演示模型，帮助学习者理解链传动的啮合原理、组成结构与装配逻辑。
