内燃机核心传动部件曲轴结构设计

项目分类:发动机 发布时间:2021-12-04 ID:431397
  • 内燃机核心传动部件曲轴结构设计
  • 内燃机核心传动部件曲轴结构设计
  • 内燃机核心传动部件曲轴结构设计

  作为内燃机动力转换的核心承载部件,这款曲轴的结构设计完全围绕往复运动到旋转运动的转换逻辑展开,在车用动力、小型工程机械动力、固定式发电机组动力场景中,都是决定整机运行可靠性与动力输出平顺性的核心零件。从实际装机的功能逻辑来看,曲轴需要承接活塞连杆组传递来的爆发压力,将活塞的上下直线往复运动转化为持续的旋转扭矩,向外输出给传动系统,同时还要驱动配气机构、机油泵、水泵等发动机附属部件运转,整个工作周期内要承受交变的弯曲载荷、扭转载荷以及高速运转下的惯性力冲击,因此结构上的刚度、强度匹配以及动平衡精度,是设计阶段优先考量的核心指标。

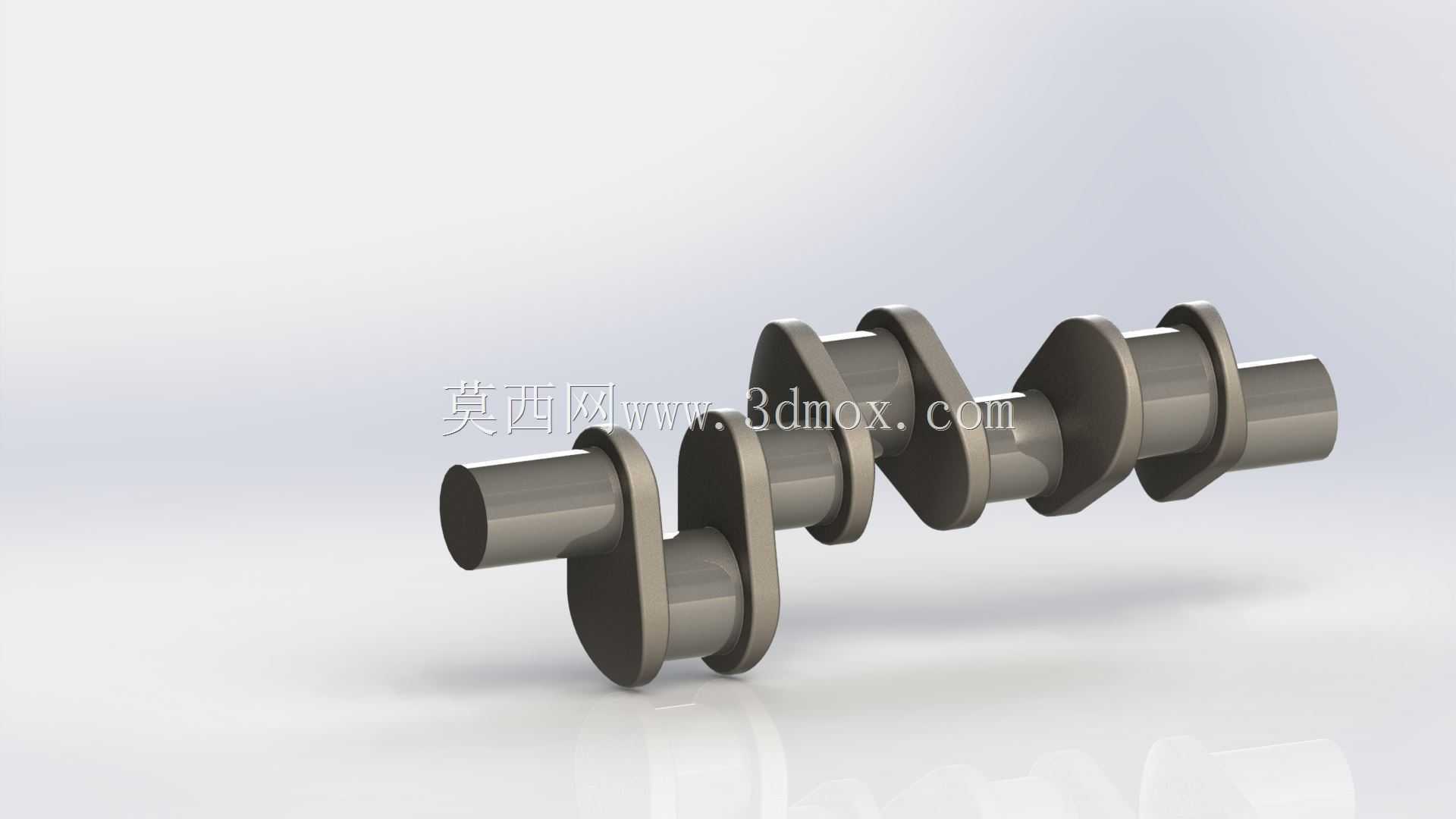

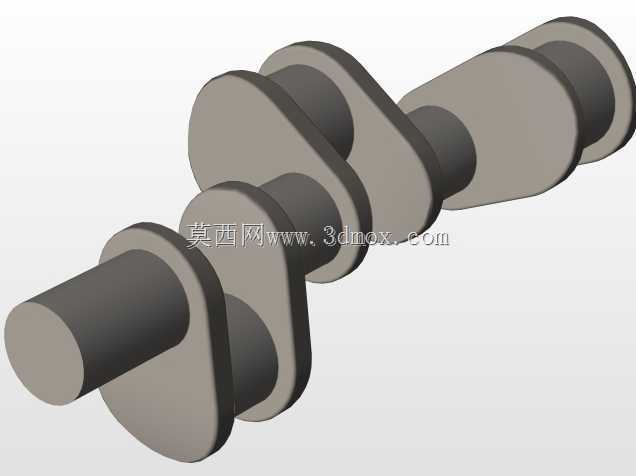

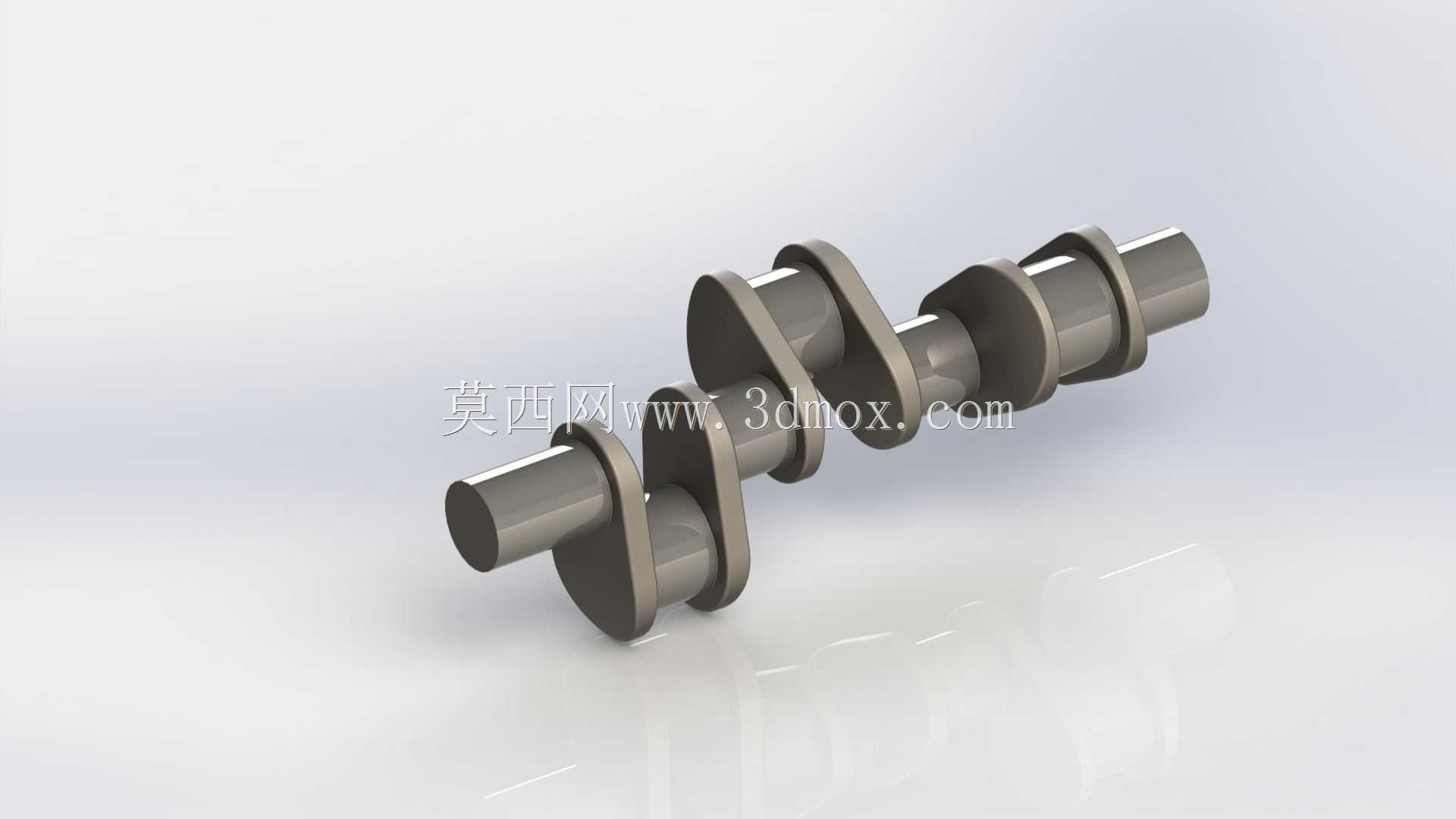

  这款曲轴采用整体式锻造结构布局,沿轴向依次布置主轴颈、曲柄臂、连杆轴颈的组合单元,三个连杆轴颈按照120度夹角均匀分布,适配三缸内燃机的点火顺序要求,每个曲柄臂上都集成了平衡重结构,用来抵消活塞连杆组往复运动产生的一阶、二阶惯性力,降低整机运转时的振动幅度。主轴颈作为整个曲轴的安装支撑基准,直径尺寸大于连杆轴颈,保证支撑刚度的同时,为轴瓦的油膜形成预留足够的接触面积,轴颈表面的圆角过渡区域做了强化处理,避免应力集中导致的疲劳断裂问题。

  从安装边界来看,主轴颈的同轴度公差控制在0.02mm以内,各连杆轴颈的相位角公差不超过±0.5度,保证装机后活塞的上下止点位置精度,避免出现撞气门、活塞偏磨的问题。曲轴轴向通过止推片限定窜动间隙,间隙值控制在0.1-0.3mm区间,既避免热胀冷缩导致的卡滞,也防止轴向窜动过大影响正时系统的传动精度。油道设计采用斜向交叉钻孔的布局,从主轴颈表面通向连杆轴颈表面,保证发动机运转时压力机油能够持续输送到连杆轴瓦位置,形成稳定的润滑油膜,降低轴颈与轴瓦之间的摩擦磨损。

  在实际建模过程中,平衡重的外形轮廓经过反复迭代,在保证平衡力矩足够抵消惯性力的前提下,尽可能去除非承载区域的材料,降低曲轴整体的转动惯量,提升发动机的油门响应速度。曲柄臂与轴颈连接的过渡圆角采用多段圆弧相切的设计,避免截面突变带来的应力集中,同时圆角表面做滚压强化处理,提升零件的疲劳强度。曲轴两端分别布置正时齿轮安装位与飞轮连接法兰,前端的油封轴颈表面粗糙度控制在Ra0.8以内,保证油封的密封效果,后端法兰的螺栓孔位置度严格匹配飞轮的安装定位要求,保证动力输出的同轴度,避免飞轮运转时出现偏摆。
