工业管路截止调节用金属阀杆结构设计

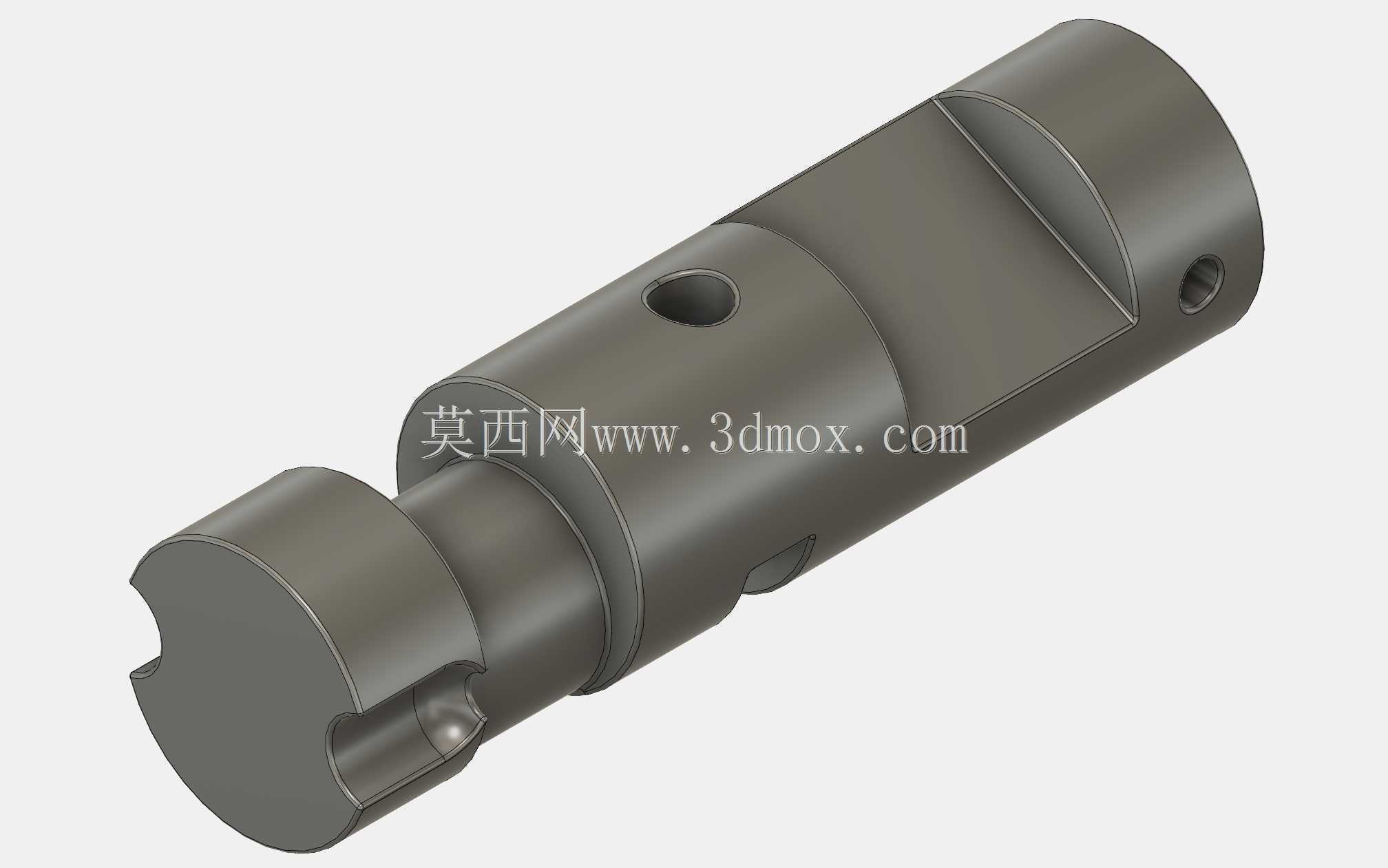

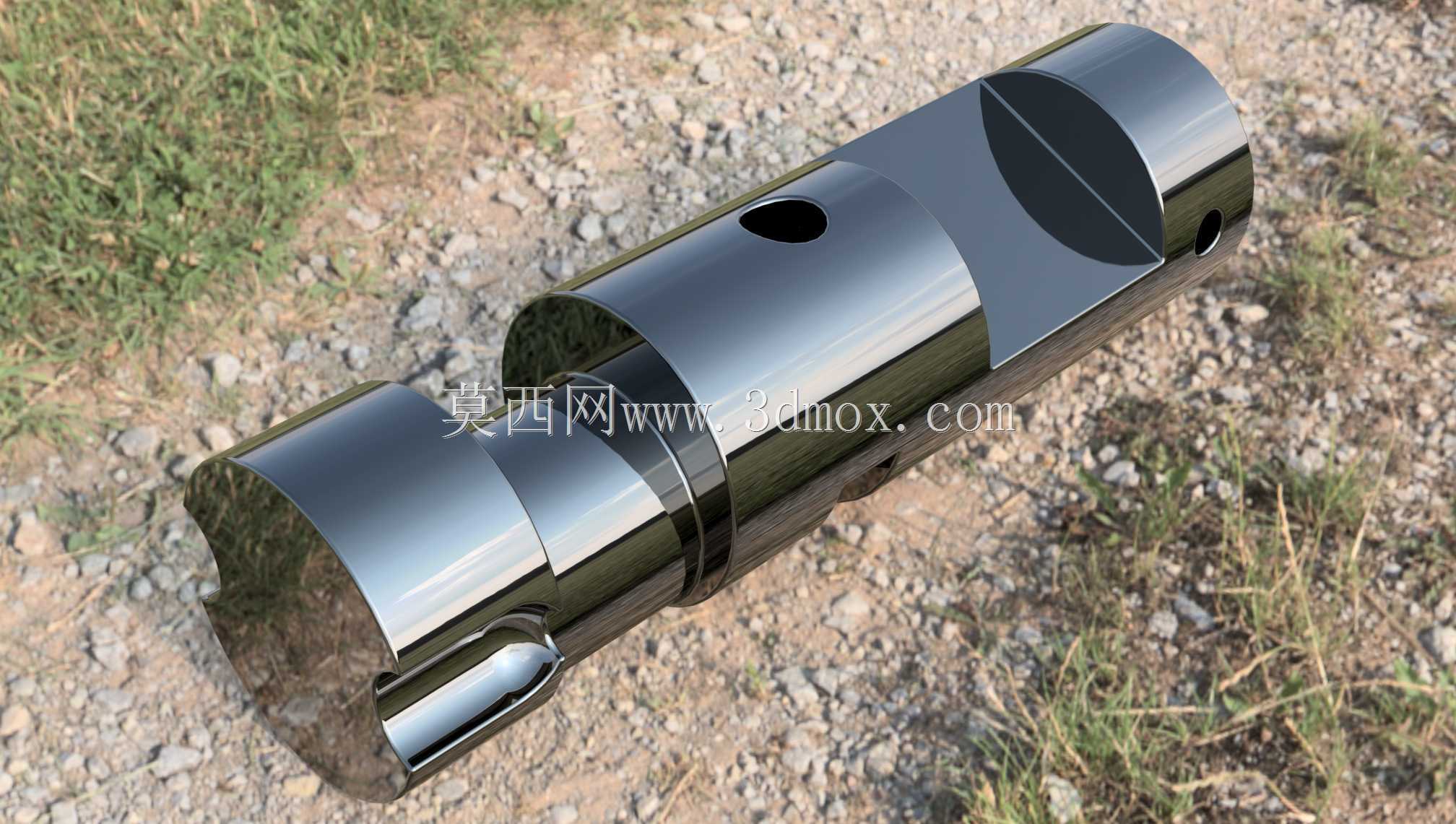

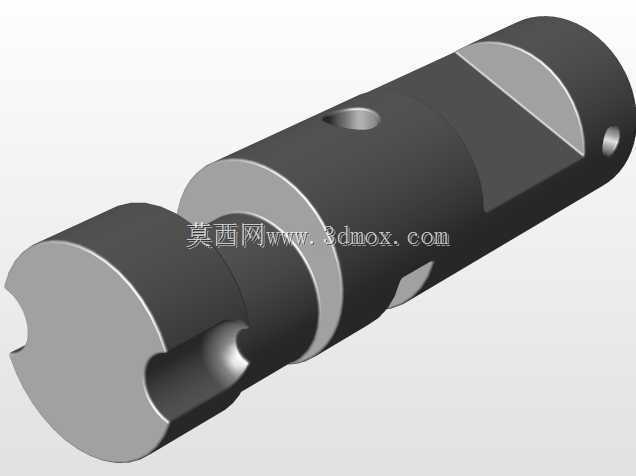

　　这款阀杆作为管路阀门的核心传动执行构件，主要适配中低压工业管路系统中的截止类、调节类阀门，在化工流体输送、市政给排水、暖通空调管网、工业制程管路等场景中承担动力传递与流道开度控制的核心作用，其结构设计直接决定阀门的启闭可靠性、调节精度与长期运行寿命。从结构设计逻辑来看，该阀杆采用阶梯轴式整体构型，不同轴段分别对应不同的功能需求：一端的扁方与开槽结构用于和手轮、执行器输出端形成周向固定，传递启闭扭矩，避免传动过程中出现打滑松脱；中间的高精度圆柱轴段与阀盖填料函、导向套配合，既承担阀杆往复或旋转动作的径向导向，保证运动同轴度，又为填料密封提供贴合基准，减少介质外漏风险；轴身开设的径向通孔用于装配连接销，实现阀杆与阀芯的刚性连接，

　　将执行端的动作精准传递到阀芯，完成流道的通断或开度调节；另一端的成型端头与阀芯嵌合，匹配阀芯的运动行程限位，避免启闭过位造成密封面损伤。在安装边界设计上，各轴段的直径公差、台阶过渡圆角均经过匹配计算，既保证装配时能顺利穿过阀盖、填料压盖等组件，又能在额定行程内无卡滞运动，轴身的表面粗糙度要求适配填料密封的摩擦特性，降低长期往复动作的磨损量，延长填料更换周期。设计过程中充分考虑了实际工况的受力特性，扭矩传递部位的截面尺寸经过抗扭强度校核，连接销孔位置避开应力集中区域，台阶处采用圆角过渡减少应力集中风险，整体金属材质经过表面硬化处理，适配管路中带轻微杂质的流体工况，减少介质冲刷、摩擦造成的表面损伤。实际装配时，该阀杆可直接适配对应通径的通用阀门阀体组件，无需额外修改安装尺寸，其轴向尺寸匹配阀门的额定启闭行程，保证全开时流道无额外节流阻力，全关时阀芯能准确贴合密封面，不会出现阀杆行程不足导致的内漏问题。
