智能可调式液晶电视壁挂安装支架结构设计

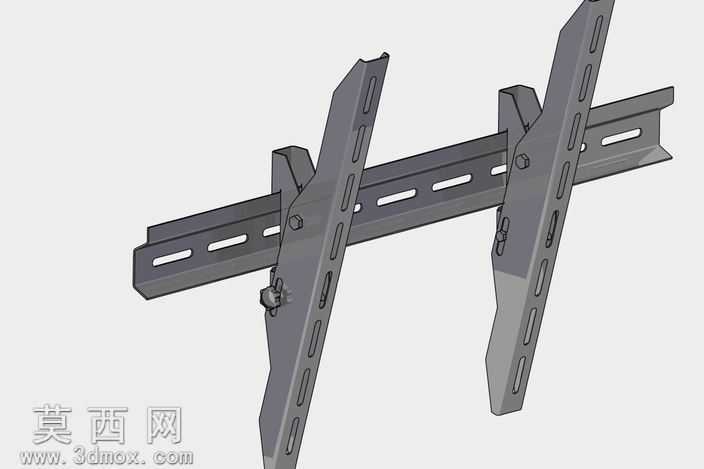

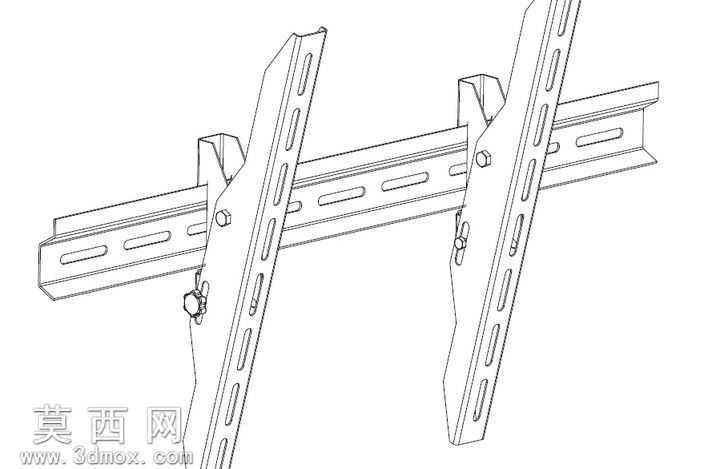

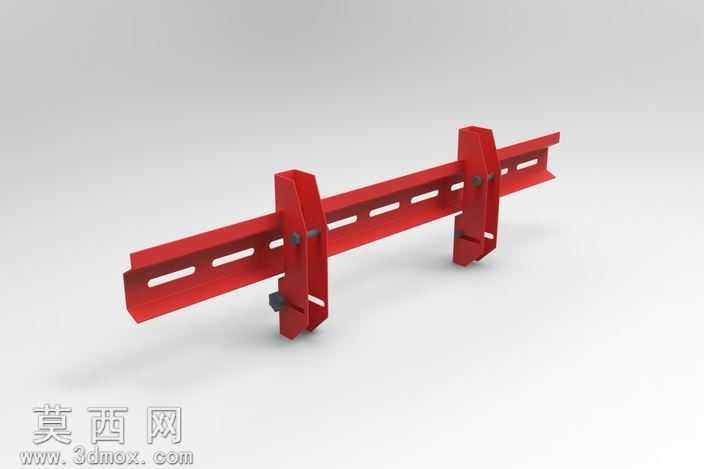

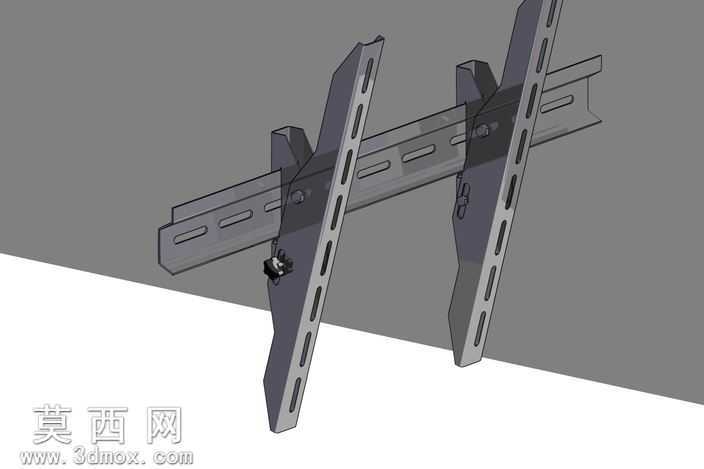

本作品为智能可调式液晶电视壁挂安装支架，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循五金冲压件、型材件的加工工艺规范，对每一处折弯、冲孔、切边特征都做了工艺性校验，确保模型可直接对接生产加工环节。模型整体由横向壁挂承重轨、两组竖向电视挂装臂、锁紧调节机构三大部分构成，横向承重轨采用长条形多工位冲孔设计，轨身均匀排布的长圆孔可适配不同间距的墙面膨胀螺栓安装点位，降低墙面打孔的定位精度要求，轨身的折弯翻边结构通过加强筋式的截面设计提升整体抗弯折性能，避免大尺寸电视挂载后出现轨身下挠变形的问题。两组竖向挂装臂为对称式结构设计，臂身同样排布多组调节长槽，可适配不同孔距的液晶电视背部安装孔位，覆盖主流尺寸段液晶电视的安装需求，挂装臂与横向轨的连接部位采用滑块式嵌套结构，搭配螺栓锁紧组件，可实现挂装臂在轨身上的横向位置无级调节，同时支持挂装臂的俯仰角度微调，满足用户不同观看视角的调节需求，锁紧组件的螺母部位做了防滑齿面设计，锁紧后可避免长期使用出现松动移位的问题。建模过程中对所有装配部件都做了干涉检查，验证滑块滑动、角度调节、螺栓锁紧等动作的行程合理性，不存在结构卡滞、部件干涉的问题。材质设定上，整体支架采用冷轧钢作为基材，表面做哑光黑色喷塑处理，建模时对喷塑层的细微颗粒质感、金属部件的边缘倒角光影都做了精细化渲染调整，还原真实五金配件的材质质感，连接螺栓、锁紧旋钮等标准件采用镀锌金属材质，与主体支架的材质形成视觉区分，清晰展现各部件的装配关系。设计思路上围绕家用场景的安装便捷性、使用可靠性、调节灵活性三个核心维度展开，既保证支架整体的承重性能满足大尺寸液晶电视的挂载要求，又通过多维度的可调结构降低安装难度，同时兼顾外观的简洁规整，安装后不会出现多余结构外露影响家居视觉效果，所有边角部位都做了圆角钝化处理，避免安装和使用过程中出现划伤风险。
