Disigation多工位振荡摇床设备三维设计

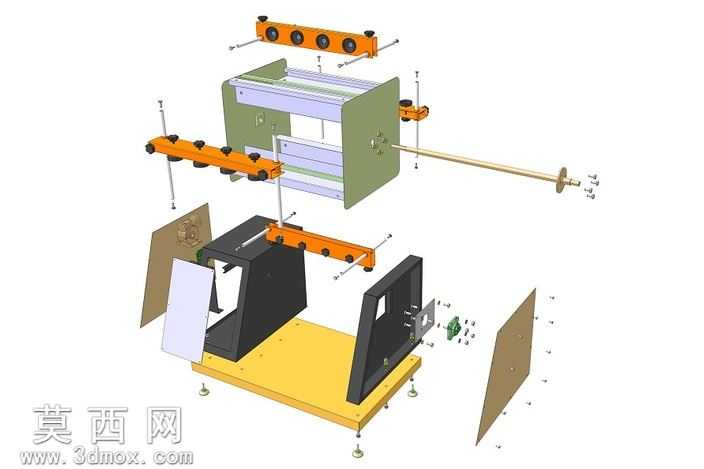

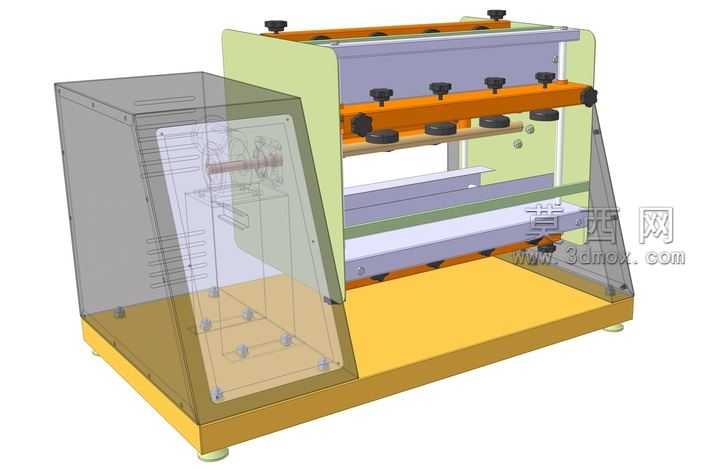

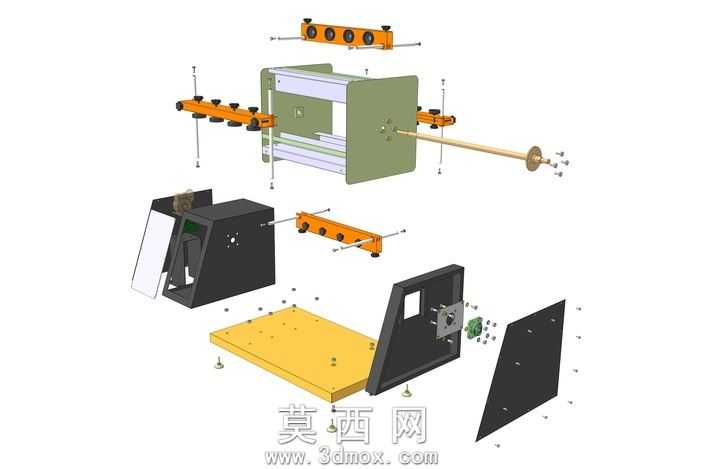

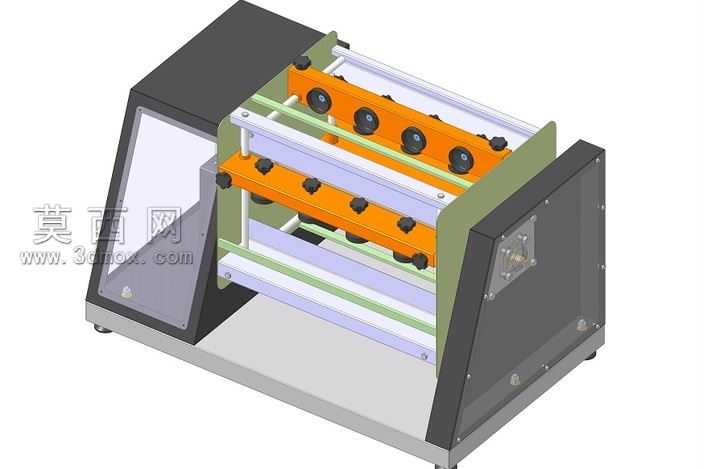

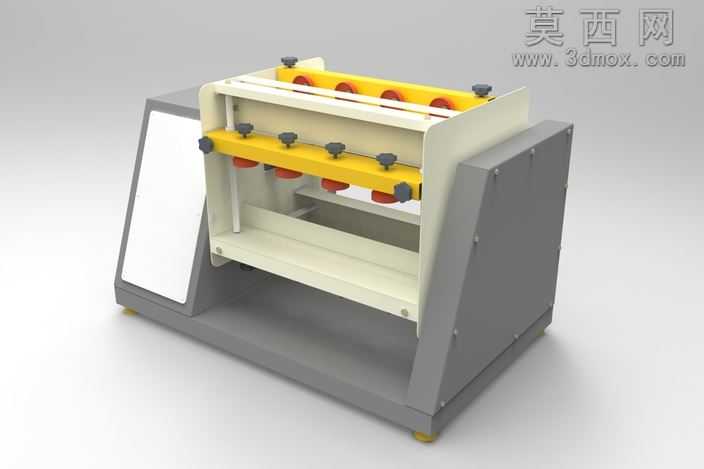

本模型为Disigation多工位振荡摇床，整体采用框架式对称结构设计，通过三维建模软件完成全参数化零件建模与整机装配，建模过程中严格遵循机械设计公差配合要求，对机架、振荡架体、夹持组件、支撑脚等核心零件逐一进行特征构建，确保各部件装配无干涉、运动逻辑符合实际设备运行原理。外观渲染阶段采用写实材质方案，设备两侧的立式机架使用哑光深灰色金属烤漆材质，还原工业钣金件的细腻磨砂质感；中间双层振荡架体采用米白色硬质工程塑料材质，搭配亮黄色的夹持横梁，色彩区分清晰便于识别功能分区；夹持旋钮采用深灰色防滑橡胶材质，底部支撑脚采用黄色防滑减震橡胶材质，渲染时通过环境光遮蔽、全局光照效果强化各部件的材质层次与结构立体感，真实还原设备的工业外观质感。结构设计上，设备采用双层平行振荡布局，上下两层横梁均布置多组可调式夹持旋钮，可同时固定多个容器进行振荡作业，夹持间距可通过旋钮灵活调节，适配不同规格的实验容器；架体与两侧机架通过隐藏式传动连接结构相连，可实现稳定的往复式振荡动作，两侧机架采用封闭式钣金结构，既可以内置传动与动力组件，也能提升整机的结构刚性，底部四个角点布置可调式减震支撑脚，可调节设备水平度同时缓冲振荡过程产生的震动，降低运行噪音。设计过程中重点考量了设备的运行稳定性与操作便捷性，将操作观察面板布置在机架左侧斜向位置，符合人体工程学视角，便于操作人员观察运行状态、调整参数；整体结构无外露尖锐边角，所有连接部位做圆角过渡处理，兼顾使用安全性；架体采用镂空式框架设计，既减轻了整机重量，也便于日常清洁与容器取放，振荡行程与频率的预留设计可适配样品混匀、固液萃取、筛分预处理等多种作业场景，整体结构紧凑合理，传动路径简洁，可直接用于设备方案展示、结构优化参考以及相关教学演示使用。
