脉冲式流体流量计量装置结构设计

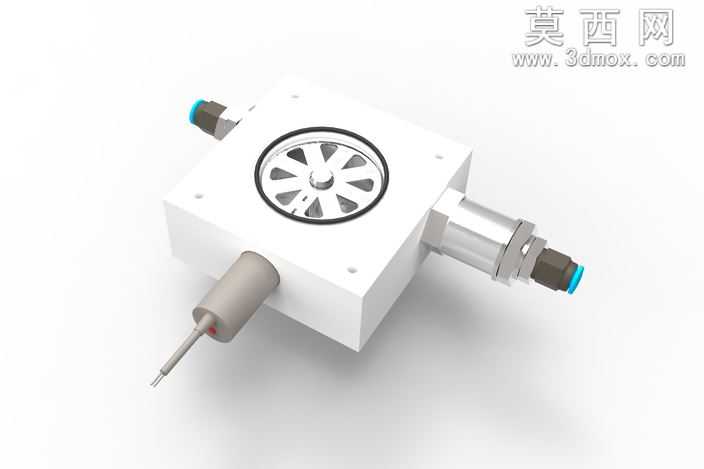

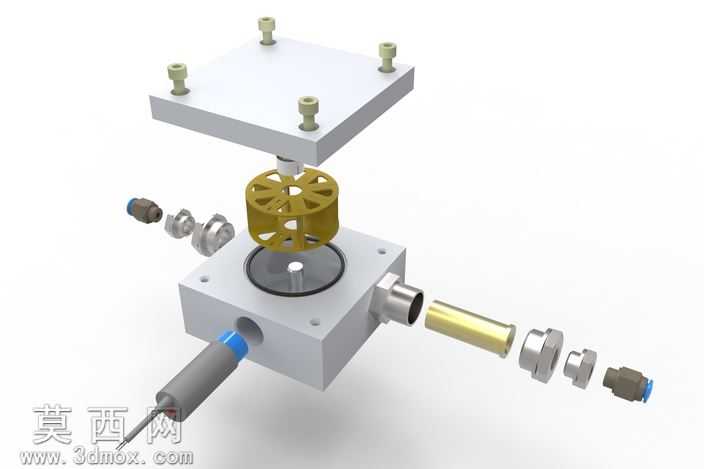

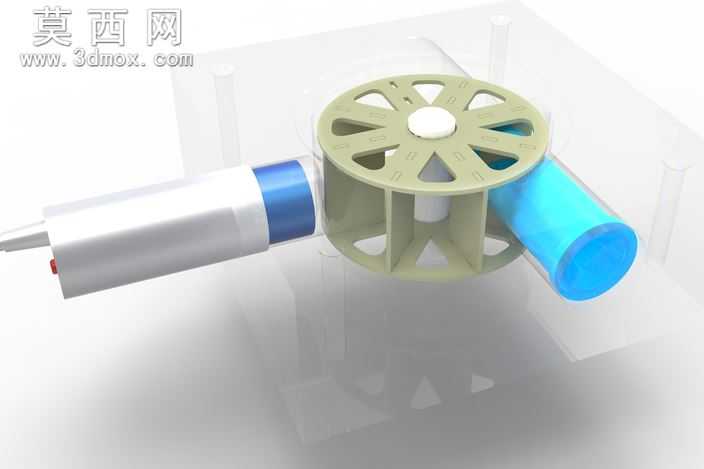

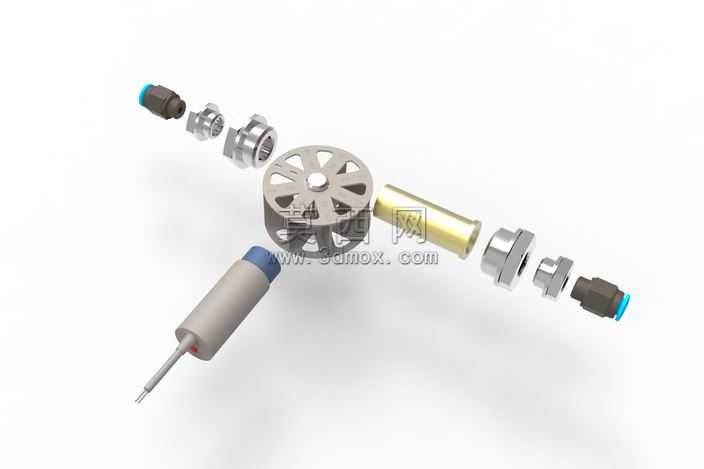

本作品为脉冲流量计的三维结构设计，依托三维建模软件完成全参数化的零件建模与整机装配，完整还原了脉冲式流量计量设备的全部结构细节。建模过程中首先完成主体方形阀块的基体构建，精准绘制各流体通道的孔径、走向与接口位置，保证不同通径的管路接口同轴度、密封面平面度符合工业设计要求，对快插接头的卡簧结构、外螺纹接口的牙型细节都做了精细化还原，避免装配干涉问题。核心计量叶轮部分采用参数化建模完成轮辐、叶片的曲面构建，每一片叶片的扭转角度、镂空减重结构都严格匹配流体冲击的受力逻辑，叶轮与中心转轴的配合间隙、转轴与阀块内置轴承位的公差配合都在装配体中做了干涉检查，保证叶轮转动无卡滞。上部安装端板与主体阀块通过四根均布的内六角螺栓连接，建模时还原了螺栓的螺纹细节、垫片的压缩形态，端板与主体之间的密封槽结构也做了完整呈现，可直观展示静密封的安装位置。侧置的信号输出部件做了分层结构建模，从接头内芯、绝缘衬套到外层护套的结构都清晰可辨，还原了脉冲信号输出端的接线与防护结构。渲染阶段采用金属材质为主的材质体系，主体阀块赋予哑光铝合金材质，调整粗糙度与金属度参数还原机加工金属的细腻质感；叶轮部分采用黄铜材质，调整反射参数呈现铜质零件的温润金属光泽；紧固件采用镀锌钢材质，接头的密封环赋予蓝色橡胶材质，塑料护套部分采用哑光工程塑料材质，不同材质的质感区分清晰，提升了渲染图的真实感。爆炸视图的排布遵循实际装配顺序，将各零件沿装配轴线方向等距排布，清晰展示从主体阀块到叶轮、端盖、接头、紧固件的全部装配层级，可直观理解产品的装配逻辑与零件组成。设计过程中充分考虑流体计量设备的实际使用需求，流体通道采用平滑过渡设计避免压损，叶轮位置正对流体冲流方向保证计量精度，整体结构紧凑，接口采用标准快插与螺纹组合形式，适配不同的管路安装场景，可作为流体计量设备设计、教学演示的参考模型。
