乘用车铝合金轮毂结构三维设计方案

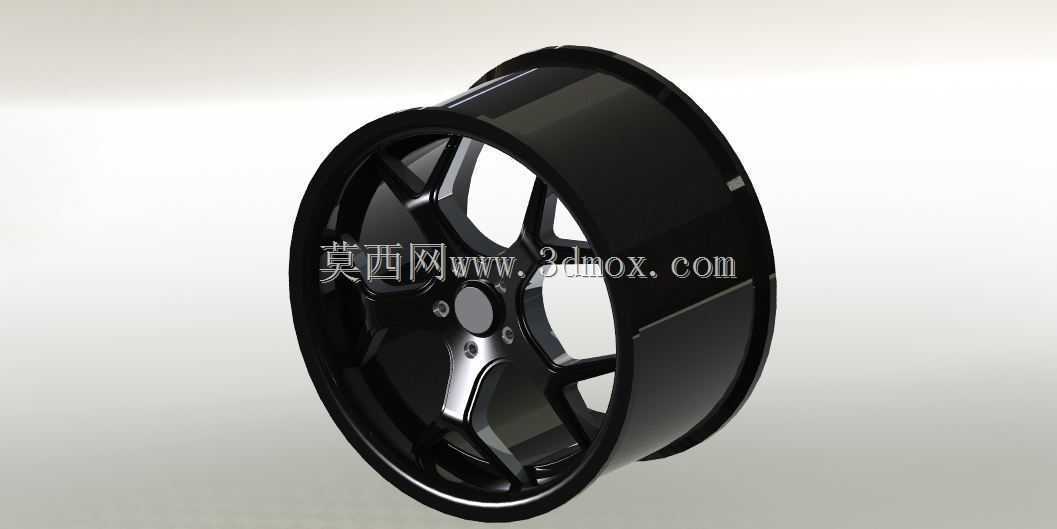

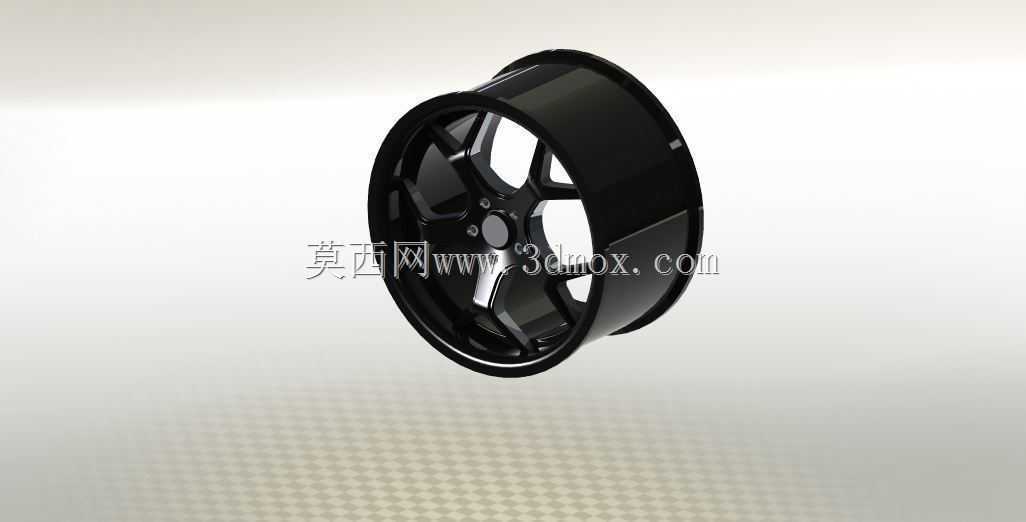

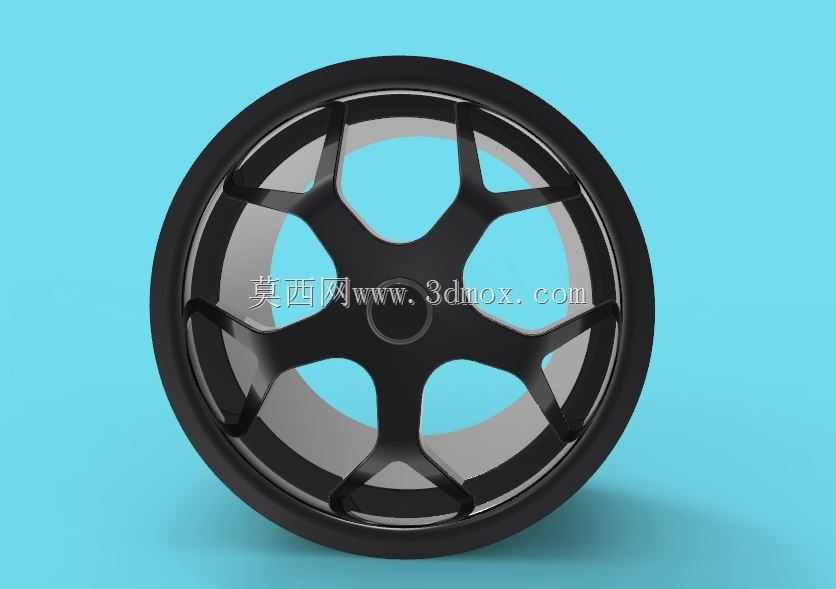

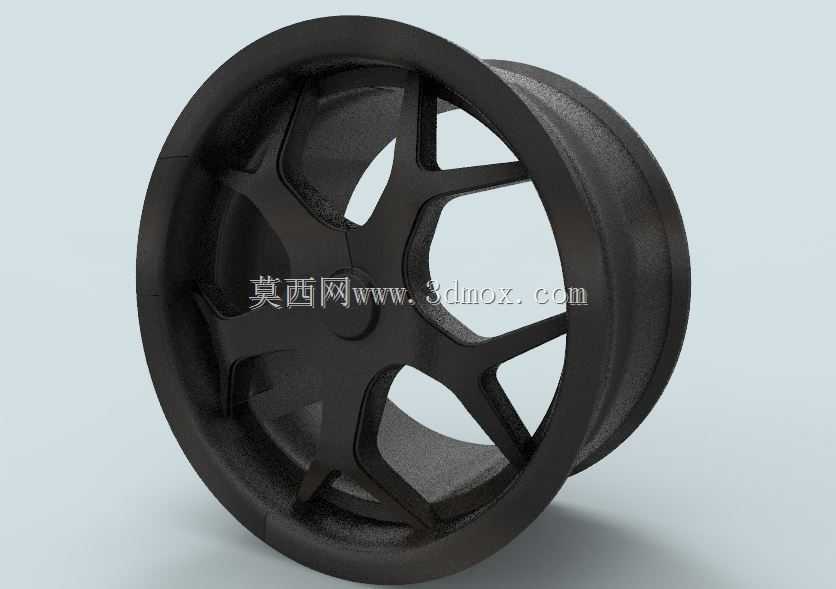

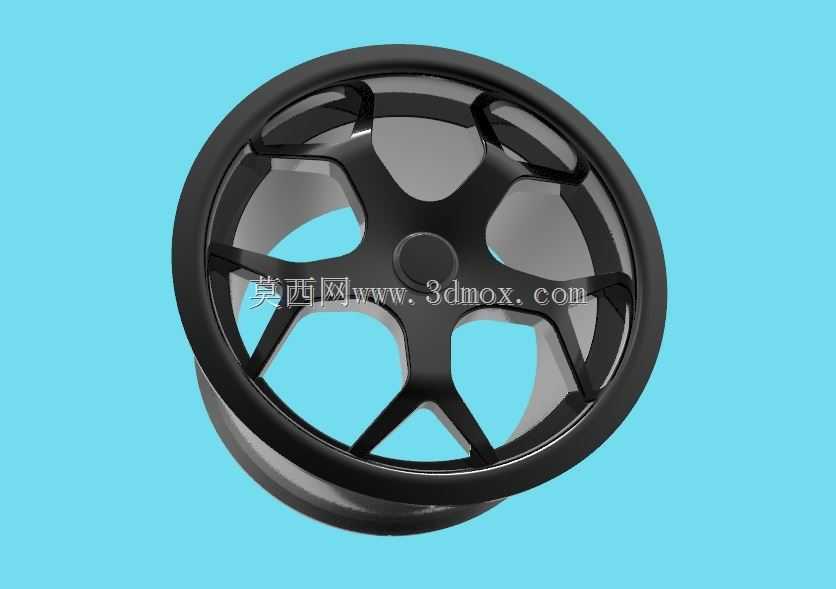

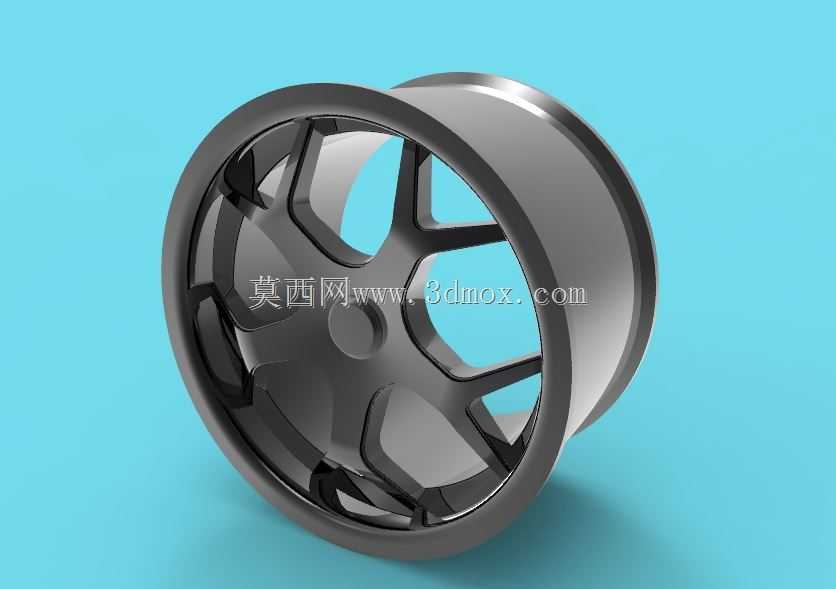

　　该铝合金轮毂结构主要适配常规家用乘用车型，日常行驶场景覆盖城市铺装路面、城郊非铺装碎石路等常见路况，作为车辆行走系统的核心承载部件，承担着连接轮胎与车桥轴头、传递驱动与制动力矩、缓冲路面冲击载荷的核心作用。设计阶段优先考量轮辋与轮胎的匹配边界，轮辋部分采用等宽深槽结构，胎圈座位置设置标准凸缘结构，可适配常规子午线轮胎的安装需求，轮辋边缘的轮缘高度符合行业通用尺寸规范，能避免轮胎在低气压工况下出现脱圈风险，同时轮辋内部的气门嘴安装孔位预留了标准安装空间，兼容常规卡扣式气门嘴的装配要求。轮辐部分采用五辐分叉式结构设计，在辐条与轮辋连接的位置做了渐变加厚处理，既可以分散车辆过弯时产生的侧向载荷，

　　也能在制动过程中为刹车卡钳预留足够的散热空间，避免长距离制动时热量堆积影响制动效能；辐条表面的造型过渡采用大圆角处理，减少应力集中点的同时，也能降低车辆高速行驶时的风阻系数。中心安装区域设置了标准中心孔，可匹配对应车型的轴头定位尺寸，周围均匀分布的螺栓孔位严格按照PCD节圆尺寸排布，安装面做了精加工平面处理，保证轮毂装配后与轴头的贴合度，避免高速行驶时出现车轮抖动问题。整个轮毂的壁厚设计遵循等强度原则，非承载区域做了适度减薄处理，在满足弯曲疲劳、径向疲劳测试强度要求的前提下，尽可能降低整体自重，减少车辆簧下质量，提升悬挂系统的响应速度。设计过程中同步考量了后期改装适配的兼容性，轮辐内侧预留了平衡块粘贴空间，可适配常规粘贴式平衡块的安装，轮辋内侧的空间也能容纳多数原厂规格的刹车卡钳，无需额外加装垫片即可完成装配。
