半人马座运载火箭支撑固定支架结构

该支架作为半人马座运载火箭箭体配套的支撑定位构件，主要应用于火箭总装环节的部段对接、地面转运过程中的载荷承载，以及飞行阶段对应管路或小型部段的位置固定，是箭体结构系统中承担局部载荷传递的关键连接件。从实际使用场景来看，这类支架既需要在地面总装工位承受对应部段的静态重力载荷，抵消转运过程中颠簸带来的交变冲击，也要在火箭飞行阶段承受气动加热带来的温度形变、发动机振动传递的高频载荷，同时还要适配箭体内部紧凑的安装空间，避免与周边管路、线缆、其他结构件产生运动干涉。

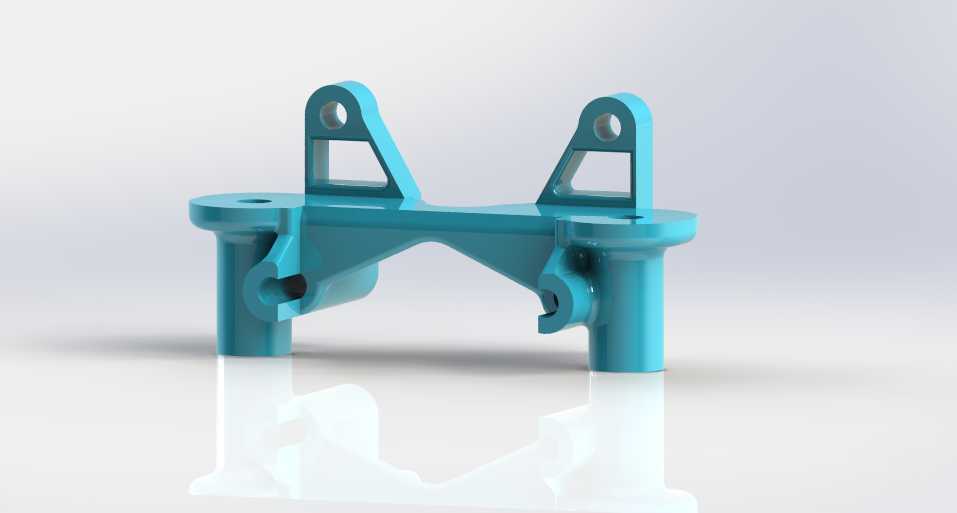

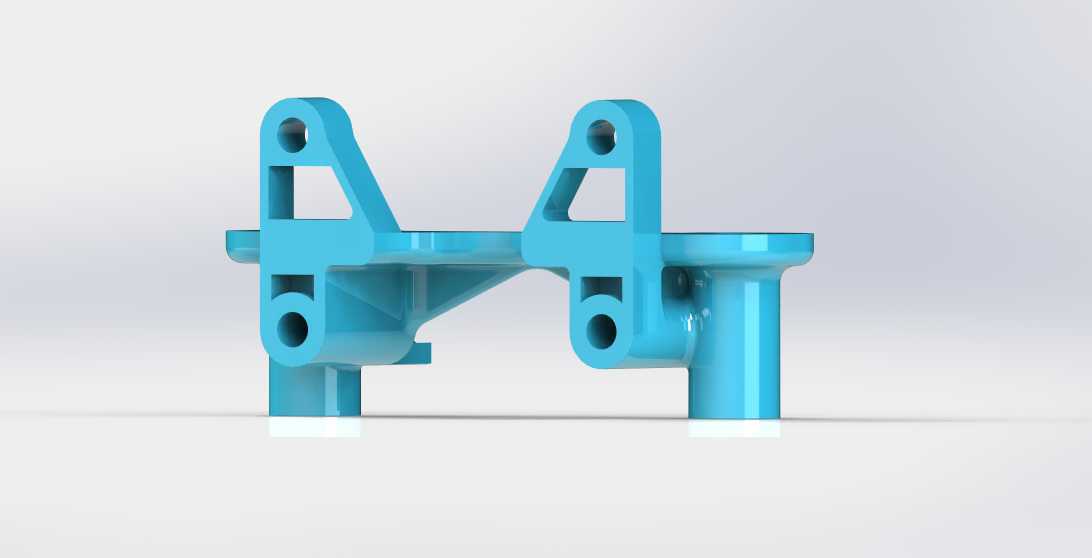

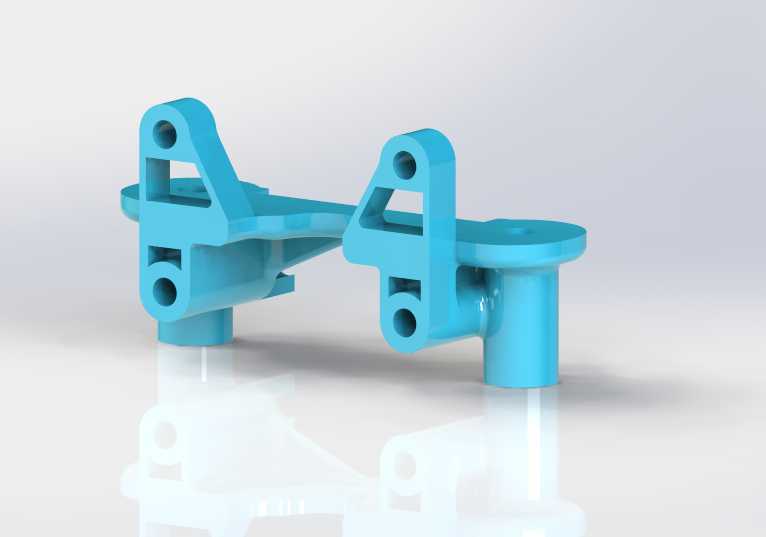

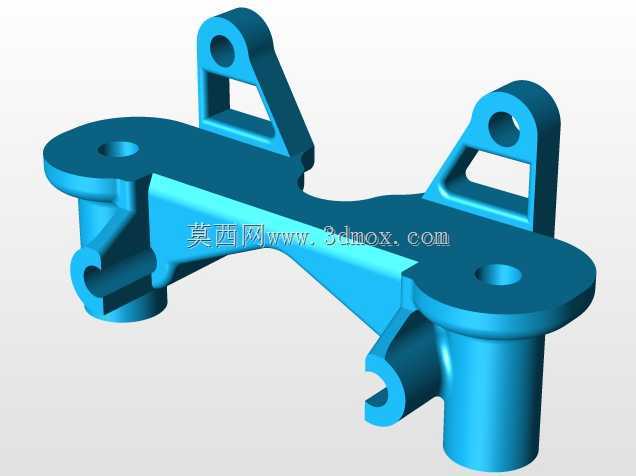

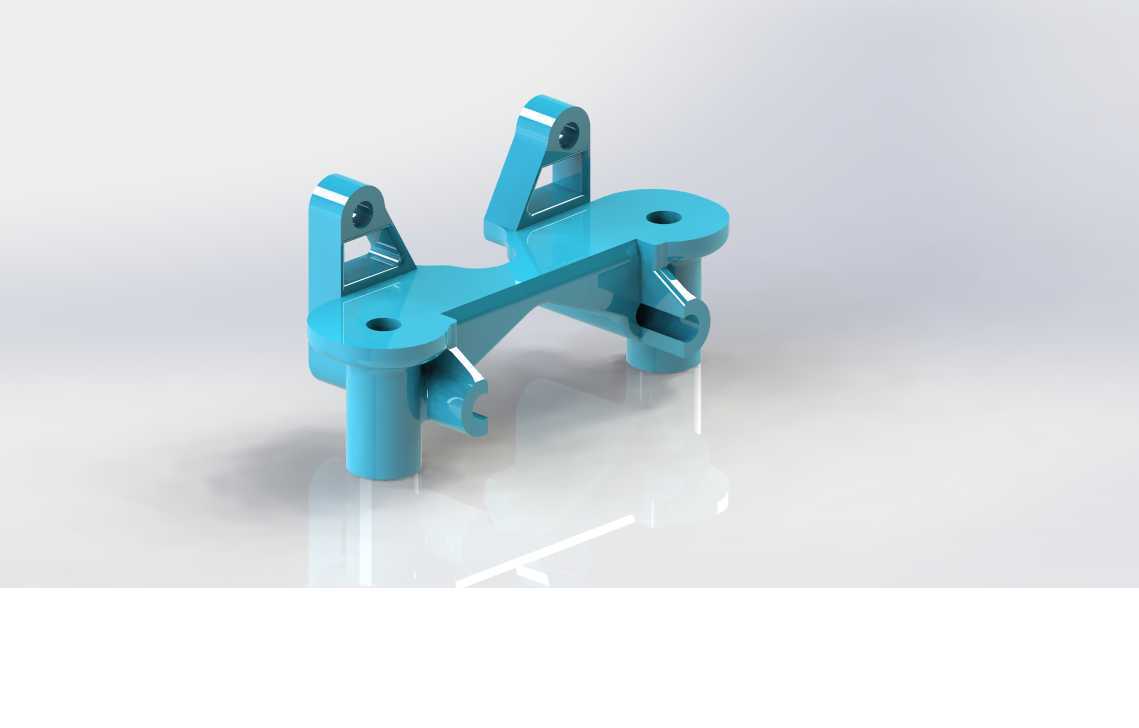

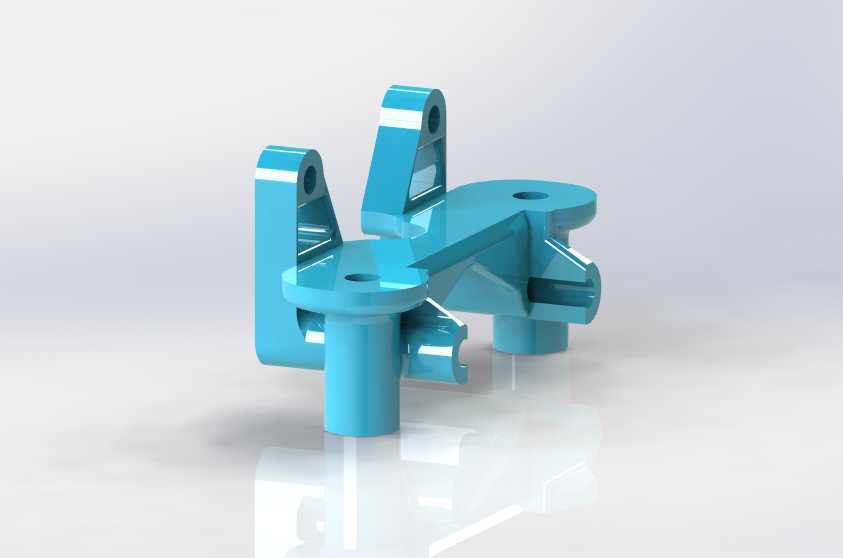

从功能特性上看，该支架采用对称式双立耳加底部双支撑柱的结构布局，顶部两个带通孔的立耳用于通过铰接螺栓与上部被支撑部段连接，预留的铰接间隙可以抵消箭体形变带来的装配应力，避免硬连接带来的应力集中导致结构开裂；底部两个带安装孔的圆柱支撑座用于贴合箭体主承力梁的安装面，通过紧固件实现刚性固定，将上部载荷均匀传递到箭体主结构上；中部的镂空式加强筋设计，在保证整体结构刚度的前提下尽可能削减了结构自重，符合航天产品“克级减重”的设计要求，两侧延伸出的卡接结构用于固定对应走向的管路，避免飞行过程中管路晃动产生位移。

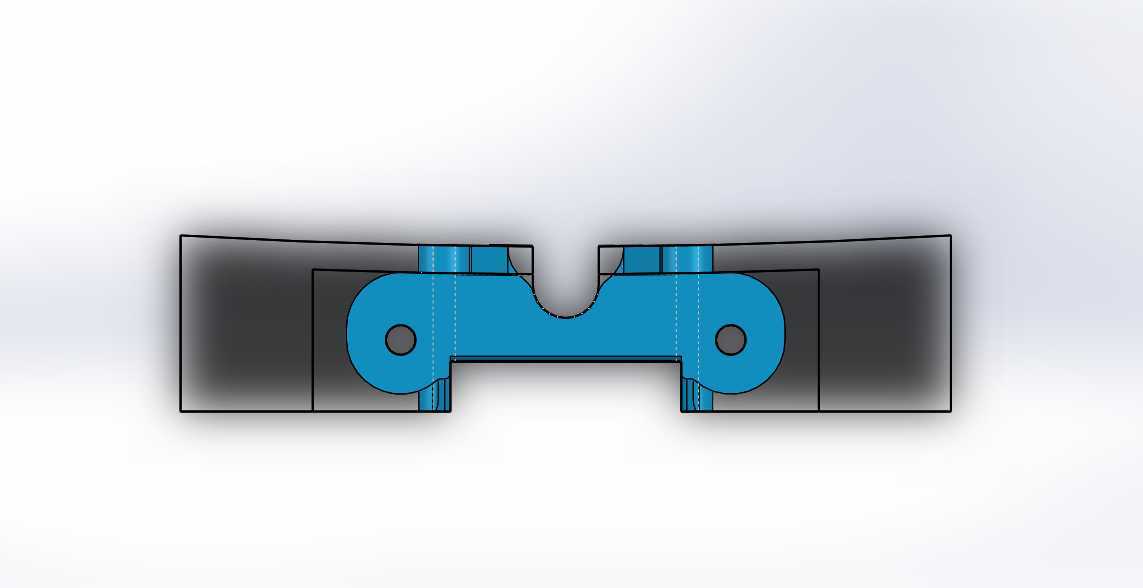

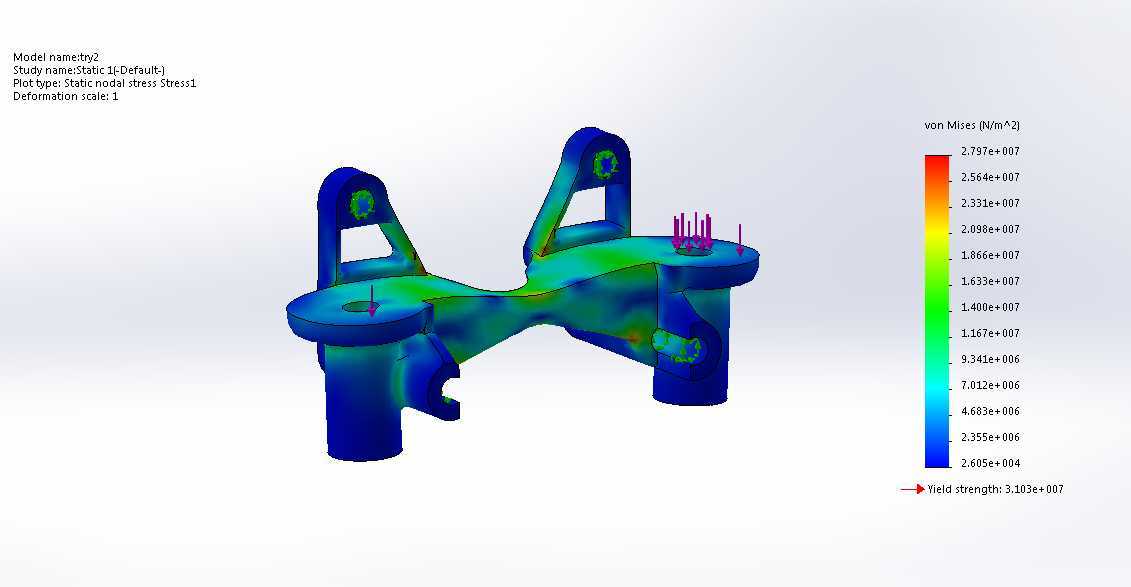

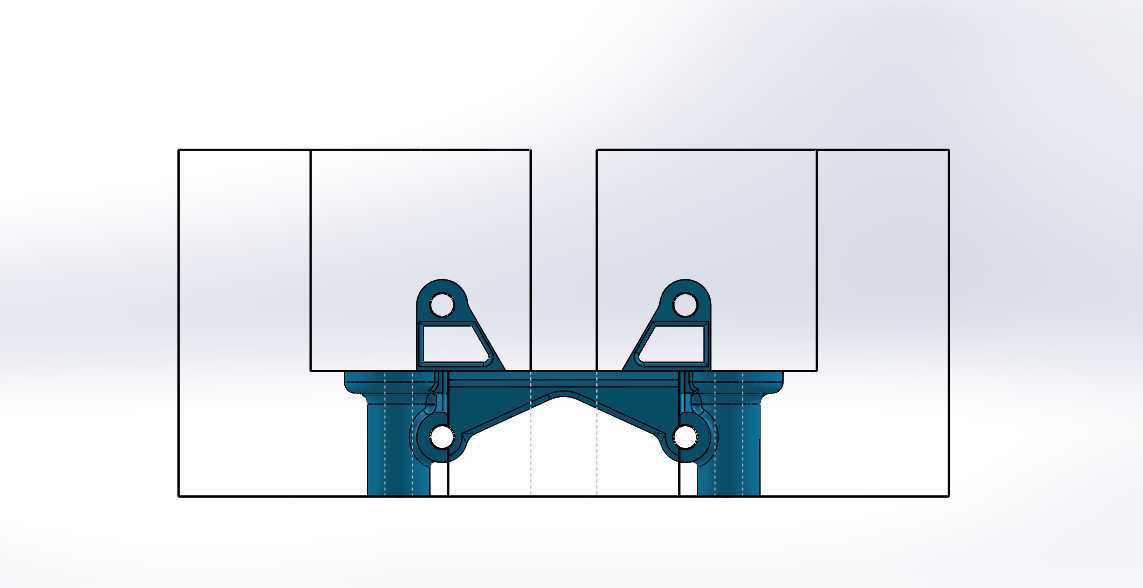

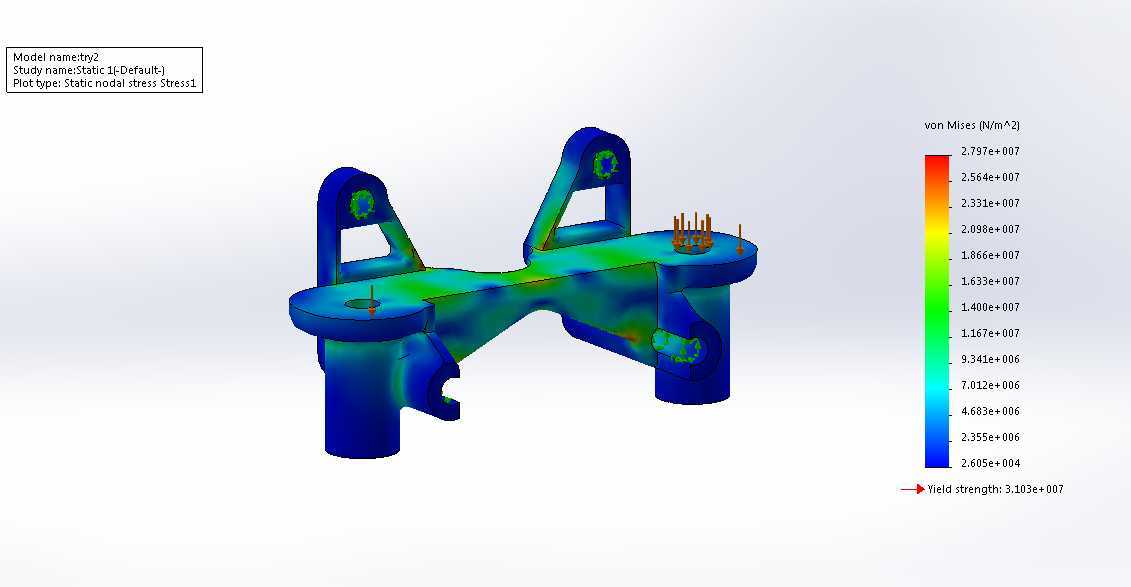

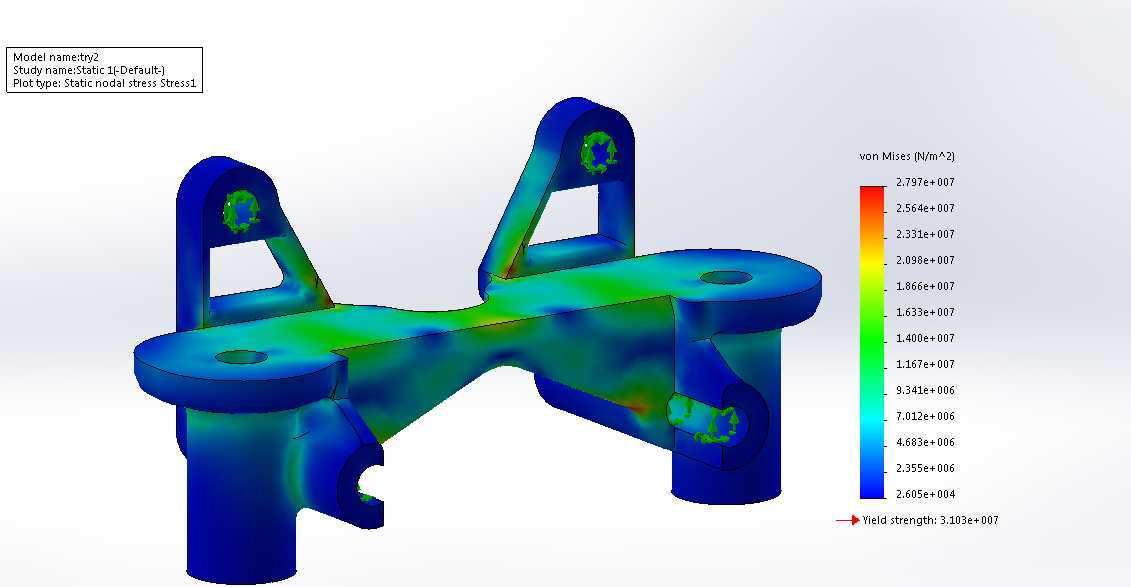

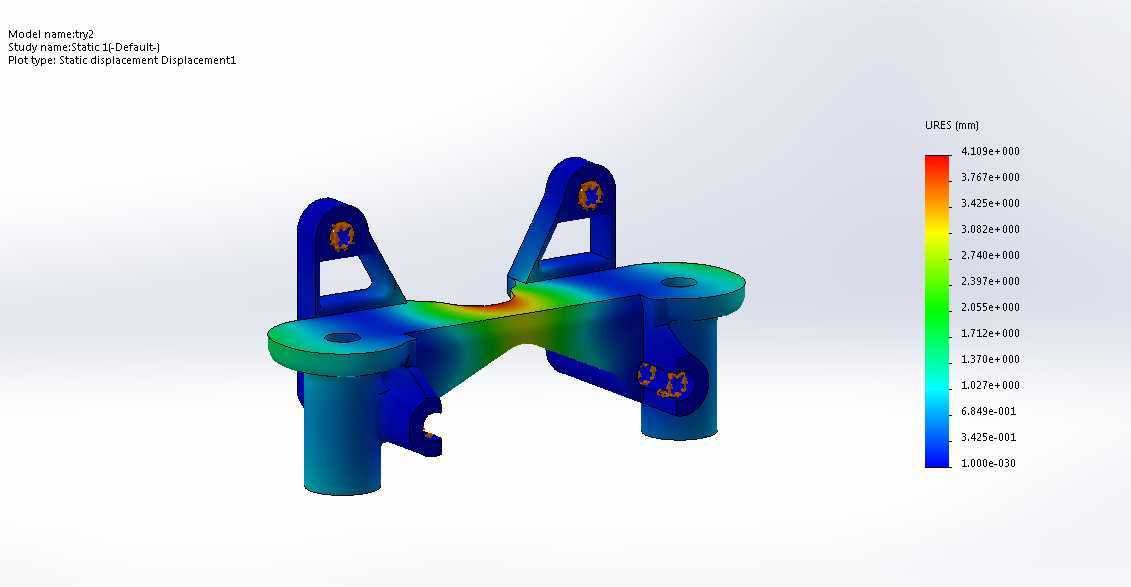

设计过程中首先以给定的安装边界作为核心约束，先确定底部两个支撑柱的中心距、安装孔的孔径与深度，保证与箭体主承力梁的安装位完全匹配，再根据上部被支撑部段的铰接点位置确定顶部立耳的高度、孔位中心距，确保铰接后被支撑件的活动行程在设计允许范围内。结构强度校核阶段，针对地面转运的冲击载荷、飞行阶段的振动载荷分别做了静力学与模态分析，对筋板的厚度、立耳的圆角过渡位置做了多轮迭代优化，在立耳与横梁的连接位置、支撑柱与横梁的交接位置都做了大圆角过渡处理，避免应力集中导致的结构失效，同时反复核对结构的外轮廓尺寸，确保支架安装后与周边部件的最小安全间隙满足航天装配规范要求，不会在箭体产生形变时发生剐蹭。整个结构的最终重量控制在设计指标范围内，所有承力面的平面度、安装孔的位置度公差都满足航天结构件的加工精度要求，能够适配全流程的使用载荷工况。
