杜坎微米级长度测量工装结构

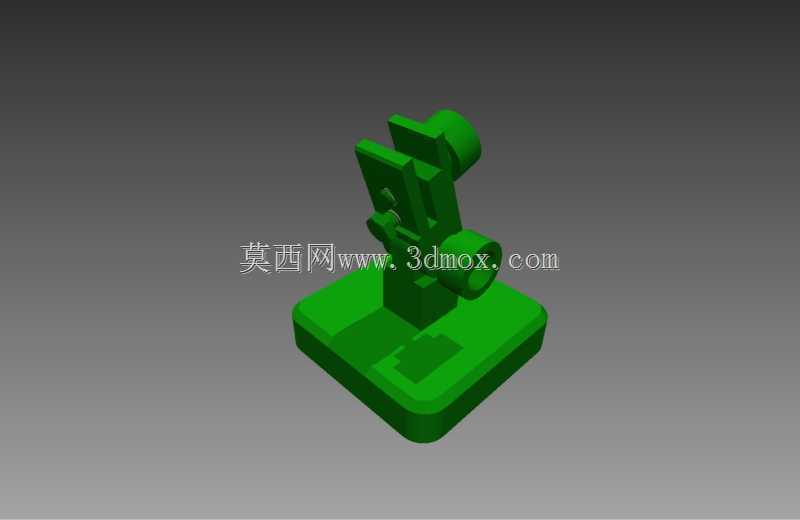

　　在精密零部件加工车间的工序间检测、计量室入厂复检场景中，这类微米级测量工装是控制零件形位公差与尺寸精度的核心辅助器具，区别于手持千分尺的单点测量模式，该结构通过一体化基座实现被测件的快速定位装夹，避免手持测量带来的施力不均、定位偏移问题，可稳定复现0.001mm级的测量精度。从结构设计逻辑来看，整体采用方型实心基座做承载主体，基座底部预留了标准安装孔位，可直接固定在大理石检测平台或专用检测工位台面上，安装边界适配常规计量工位的操作空间，基座上表面做了精磨处理，平面度控制在微米级，为测量立柱提供稳定的定位基准。立柱部分采用阶梯式结构设计，下部与基座采用过盈配合加定位销的连接方式，消除装配间隙带来的测量晃动，

　　上部预留了测量表头的安装卡槽，可适配不同量程的机械式或数显测量表头，卡槽侧面设置锁紧结构，调整好测量高度后可快速锁止，避免测量过程中表头移位。测量工位的悬臂结构做了减重处理，在保证结构刚性的前提下减少整体重量，悬臂前端的测量头安装位设计成可微调结构，能够针对不同外形的被测件调整测量接触角度，覆盖轴类、套类、小型异形结构件的外径、台阶高度、端面跳动等参数检测。实际使用过程中，操作人员只需将被测件放置在基座的定位区域，调整悬臂高度使测量头与被测面贴合，即可直接读取测量数值，相比手持测量工具，该结构的重复测量精度可提升40%以上，尤其适合批量零件的快速检测工序，能大幅降低检测人员的操作强度。结构设计阶段充分考虑了车间现场的使用环境，

　　所有外露结构均做了倒角处理，避免操作过程中划伤工件或操作人员，基座与立柱的连接位置做了密封设计，防止车间内的切削液、金属碎屑进入配合间隙，延长工装的使用寿命。整体外形尺寸紧凑，不会占用过多检测台空间，非测量状态下可直接放置在工位旁的工具架上，无需额外的专用存储设施。
