三爪式角度测量定位工装结构设计

项目分类:量具 发布时间:2021-12-04 ID:431811
  • 三爪式角度测量定位工装结构设计
  • 三爪式角度测量定位工装结构设计

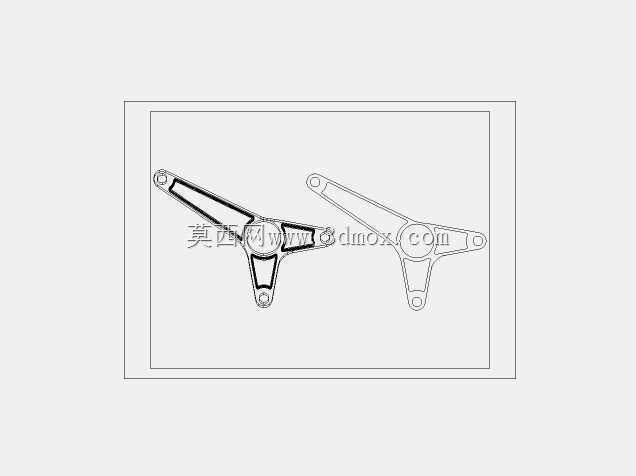

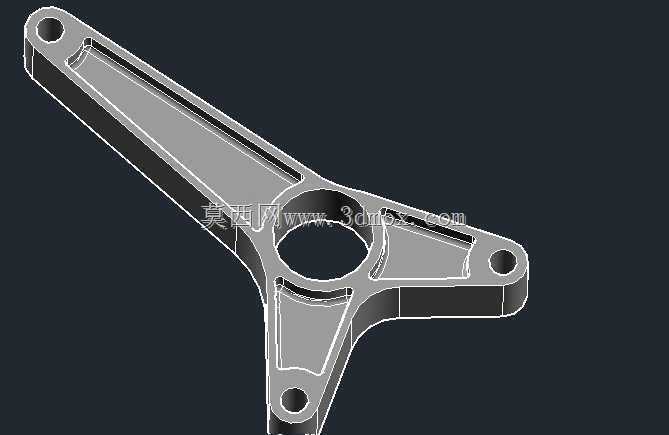

  这款三爪式角度测量定位构件,主要面向机加工现场的工件角度校验、装夹定位辅助场景,在普通铣床、磨床的工位旁,常用来快速核对工件相邻面的垂直偏差,或是在工装拼装时辅助确定构件间的夹角基准,相比传统长条式直角尺,它的多触点支撑结构能更好适配带中心安装孔的盘类、臂类零件的角度检测,避免单臂测量时因支撑面不足产生的歪斜误差。从结构设计逻辑来看,构件采用中心大孔作为定位基准,三个支臂沿中心呈放射状分布,每个支臂末端都设置了同轴的安装通孔,既可以通过穿入定位销将构件固定在待测工件的基准面上,也能作为测量触点贴合工件的被测表面,支臂上的减重槽设计并非单纯为了缩减耗材,而是通过等截面的筋条布局,在降低整体重量的同时保证三个支臂的刚度一致,

  避免长期使用后单支臂变形导致测量基准失准。在安装边界的考量上,中心基准孔的孔径匹配常规机加工工装的通用定位轴径,三个支臂的长度经过对称度校核,任意两个相邻支臂的夹角公差控制在机加工现场常用的精度区间内,支臂的厚度设计兼顾了手持操作的握持感与靠放测量时的贴合稳定性,边缘做了小倒角处理,避免操作时划伤工件表面或是操作人员的手部。实际使用时,既可以将中心孔套入工件的基准轴,让三个支臂的测量面分别贴合工件的不同安装面,快速判断各面相对于基准轴的角度偏差,也可以将其中两个支臂贴合在已知精度的基准平台上,用第三个支臂去核对待测面的倾斜角度,相比传统直角尺只能测量90度夹角的局限,这种三爪布局还能辅助完成120度等分角度的快速校验,

  适配小型回转类零件的等分装夹找正需求。支臂上的加强筋沿受力方向布置,当构件靠放在工件表面时,筋条的走向与测量时的受力方向重合,能有效减少支臂的挠曲变形,保证测量基准的平面度,末端的安装孔还可以配合磁力表座的连接杆,将构件临时固定在机床床身上,作为加工时的角度参照基准,拓展了它在现场的使用场景,不需要额外制作专用的角度靠模,就能完成多数常规角度的快速核对工作。
