双轴精密直线切割作业设备结构设计

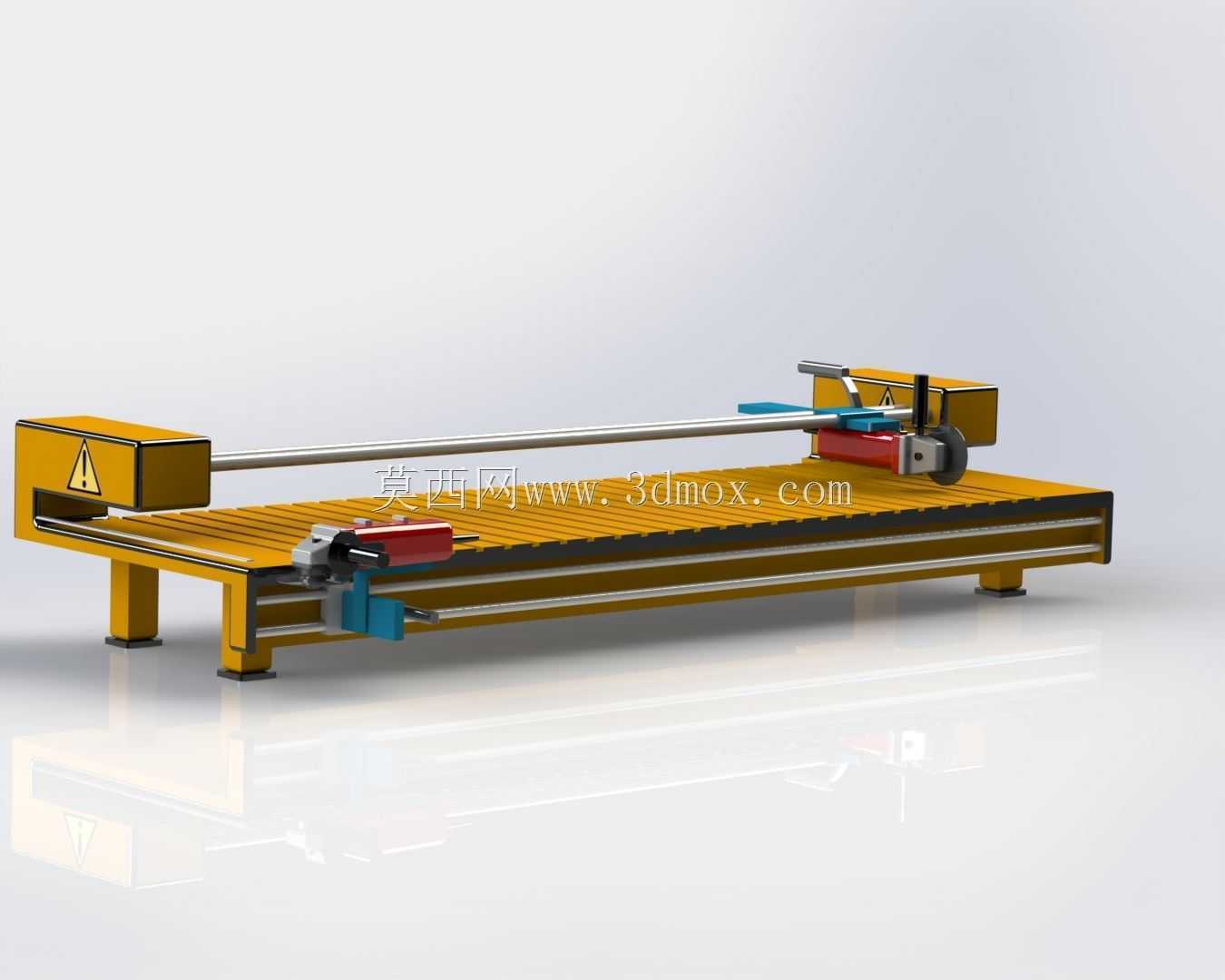

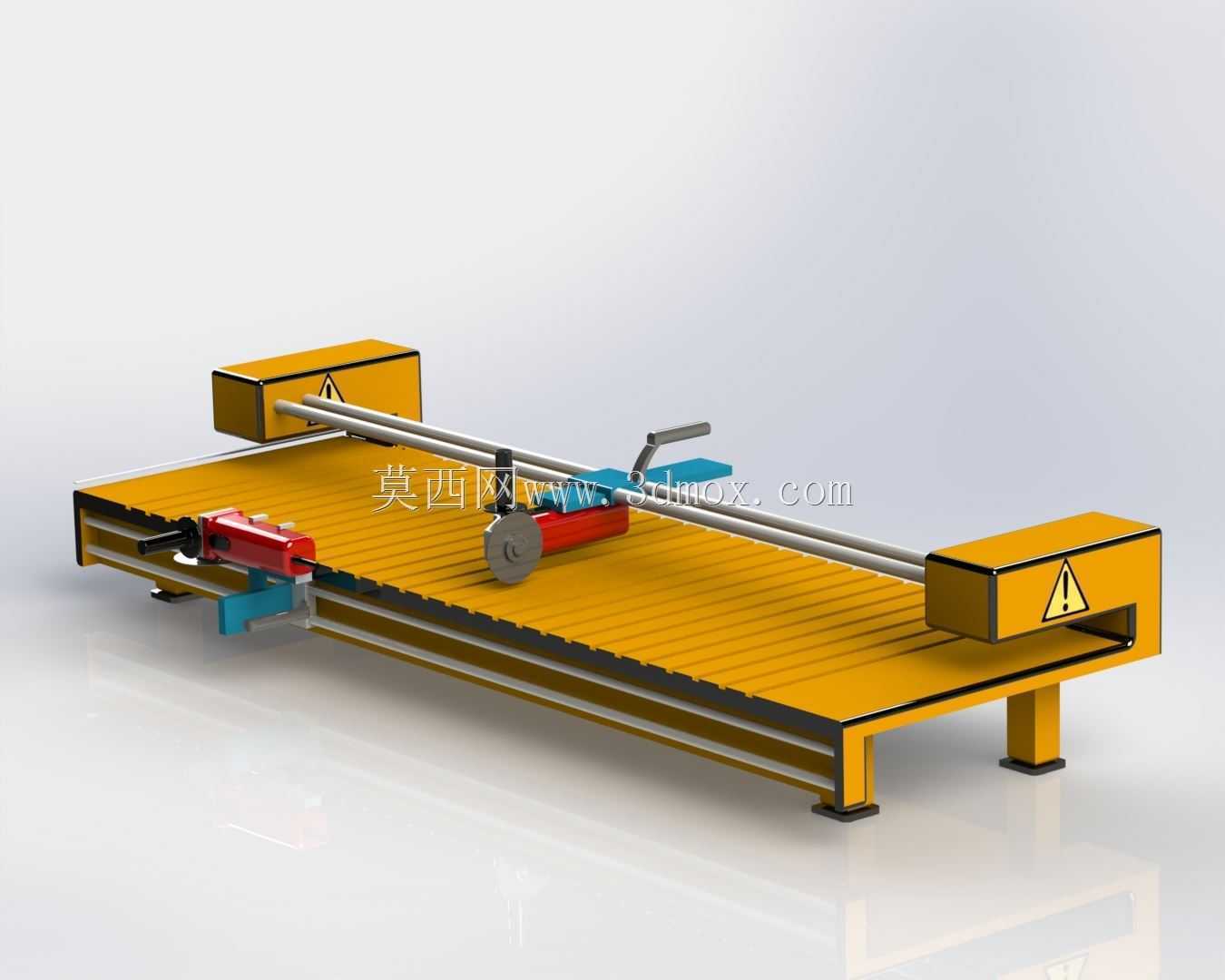

　　这款双轴直线切割设备的三维结构，核心面向中小型钣金件、型材的定长直线切割工序，常见于五金加工车间、钢结构小件预制工位、通风管道加工现场这类需要批量完成直线裁切的场景，区别于大型数控火焰或等离子切割设备，它的作业幅面适配常规2米以内长度的工件，不需要占用过大的车间场地，也无需配套复杂的除尘与气源辅助设施，普通三相动力电接入即可完成部署。从结构设计逻辑来看，设备采用龙门式双端支撑的传动布局，X轴方向沿床身长度方向布置两根平行的光轴导轨，承载切割头组件的横向滑座跨接在两根导轨上，通过同步带传动实现沿工件长度方向的进给，这种设计相比单导轨悬臂结构，能大幅降低切割头运行过程中的偏摆量，保证长距离走刀时的切割直线度。Y轴方向集成在切割头滑座上，

　　通过手轮配合丝杠实现切割头的横向微调，适配不同宽度规格的条形工件，切割头的进给手柄设置在滑座侧方，操作人员站在设备侧面即可完成切割深度的手动控制，不需要探身到床身上方，操作安全性有足够保障。床身主体采用型钢焊接框架结构，台面铺设带防滑槽的耐磨钢板，工件放置后不需要复杂的夹具固定，依靠台面的摩擦力即可抵抗切割过程中的轴向窜动，床身底部设置四个可调式支撑脚，安装时不需要提前做预埋地基，通过调整脚杯高度即可将台面调至水平状态，适配车间内不同平整度的水泥地面。两端的传动箱采用封闭式壳体设计，将同步带轮、张紧机构完全包裹在壳体内部，避免切割过程中产生的金属碎屑进入传动副造成磨损，壳体外侧设置的警示标识对应传动部件的危险区域，

　　符合车间设备的安全防护要求。切割头组件的安装座预留了通用刀具装夹接口，既可以安装薄片砂轮切割片完成金属型材的裁切，也可以更换合金刀头完成非金属板材的直线分切，设备的传动系统没有采用复杂的数控伺服配置，全部采用手动配合机械传动的结构，维护成本极低，适合加工批量不大但对切割直线度有要求的小型加工场景，日常维护只需要定期给光轴导轨涂抹润滑脂、检查同步带的张紧度即可，不需要专业的数控运维人员参与。从安装边界来看，设备整体长度控制在2.6米左右，宽度1.1米，高度0.9米，预留操作空间后单台设备的占地仅需4平方米左右，车间布局时可以并排布置多台，也可以对接上下料辊道组成简易的切割生产线，

　　床身侧面预留的排屑槽可以引导切割产生的碎屑滑落到设备下方的集屑盒内，不需要频繁清理台面，能有效减少作业过程中的辅助清理时间。设计过程中特意将传动部件的重心下移，床身框架内部增加了配重筋板，即使切割头快速移动到床身端部，也不会出现设备倾翻的风险，两端的限位块采用橡胶缓冲结构，避免滑座移动到行程极限时发生刚性碰撞，既可以保护传动部件，也能降低碰撞产生的噪音，改善车间作业环境。
