制药泡罩包装视觉检测输送设备

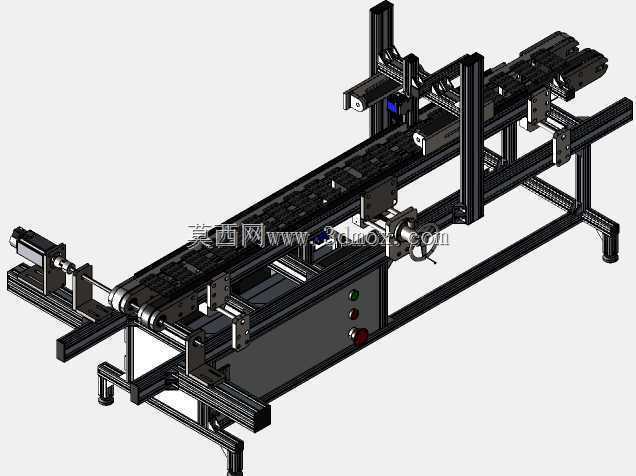

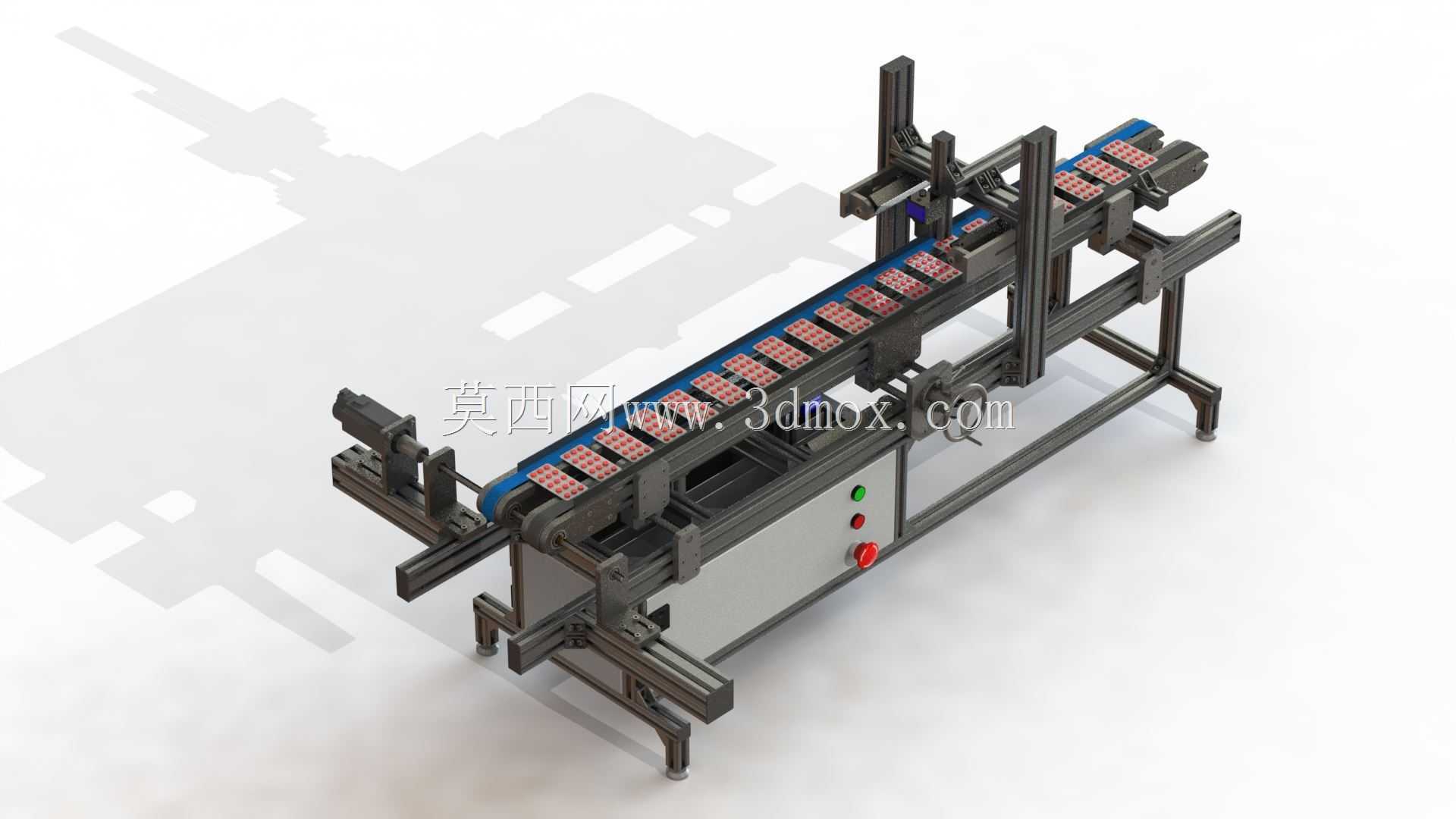

　　这套设备主要面向制药企业泡罩包装工序的末端质检环节，适配铝塑泡罩板的连续化生产节拍，直接对接上游泡罩封装设备的出料端，无需额外增设中转接驳机构即可完成上线安装。设备主体采用分段式铝型材框架搭建，底部配置可调式支撑脚座，可根据车间地面平整度调整整机水平度，支撑脚调节行程覆盖±25mm范围，整机安装时预留侧边维护空间不小于600mm，满足车间日常运维的操作边界要求。输送段采用同步带驱动的窄幅链板结构，链板表面开设与泡罩板尺寸匹配的定位卡槽，单段输送线有效长度适配每分钟120板的常规产能节拍，可根据产线实际需求拼接延长输送段，调整检测工位与剔除工位的间距。视觉检测模组采用龙门式安装结构架设在输送段中段位置，支架预留多组安装孔位，

　　可根据不同泡罩板的尺寸规格调整工业相机的安装高度与拍摄角度，光源采用环形漫射光源固定在相机下方，避免铝塑泡罩表面的反光造成检测误判，检测覆盖范围包含泡罩板完整幅面，可识别缺片、药片破损、表面色差、印刷标识偏移等常见缺陷。设备控制柜体集成在输送线主体侧下方，柜体面板设置启动、停止、急停操作按钮与运行状态指示灯，柜体内部预留IO扩展端口，可直接对接上游封装设备的运行信号与下游不合格品剔除机构的控制信号，实现整线联动运行。整套设备的结构设计优先考虑易维护性，所有传动部位均采用快拆式护罩覆盖，日常清洁、易损件更换无需拆解主体框架，视觉模组的校准位置设置有定位销，重复拆装后无需重新进行复杂的点位标定，可快速恢复检测精度。

　　输送线两侧设置有可调式导向条，导向条间距可通过侧边的手拧螺栓快速调整，适配长度在80mm到180mm之间的不同规格泡罩板，换型调整时间可控制在10分钟以内，适配中小批量多品种的制药生产场景。设备的走线全部采用型材内置线槽布置，外部无裸露线缆，避免车间清洁过程中冲水、消毒药剂对线路造成腐蚀，同时符合制药车间的洁净区设备布置规范，不会出现积尘死角。
