双工位自定心机床夹紧老虎钳结构设计

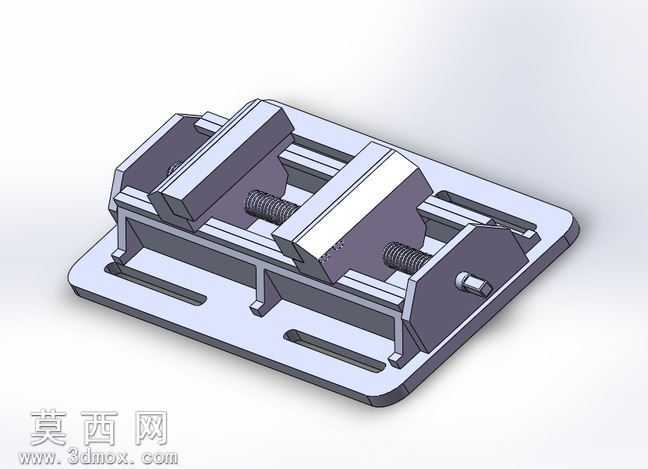

本模型为双工位自定心式机用老虎钳，采用SolidWorks完成全参数化三维建模，整体结构围绕机床加工场景的工件快速装夹需求设计，建模过程中对所有配合零件添加了完整的几何约束与装配关系，可直接实现钳口开合的运动仿真，验证丝杆传动的行程合理性与结构无干涉情况。模型整体采用灰铸铁质感的金属材质进行渲染，底座部分做了哑光磨砂的金属表面处理，还原铸铁件的粗糙质感，钳口、丝杆等受力零件做了调质钢的金属光泽渲染，区分不同功能零件的材质属性，丝杆表面添加了螺纹细节纹理，滑动导轨面做了精磨加工的质感表现，提升模型的真实感。结构上采用对称式双工位设计，底座为带安装槽的平板结构，预留的长条形安装孔可适配不同工作台的T型槽固定需求，两个独立的钳体对称布置在底座导轨上，每个钳体配备独立的梯形丝杆传动机构，转动端部的方头调节端即可带动活动钳身沿导轨平移，实现工件的夹紧与松开，双工位设计可同时装夹两个相同规格的工件，大幅提升批量加工的装夹效率。钳身与底座的导轨配合采用燕尾槽式滑动结构，保证钳身移动的直线度与夹紧时的刚性，避免装夹受力时出现钳口偏移，固定钳身与活动钳身的钳口位置预留了可更换钳口板的安装位，可根据加工工件的材质更换软钳口或硬齿钳口，适配不同装夹需求。设计过程中优先考虑了工装的通用性与刚性，整体结构无冗余设计，所有受力部位均做了加强筋处理，避免夹紧力过大导致钳身变形，丝杆传动位置预留了润滑注油空间，方便日常维护保养，模型完整还原了老虎钳从底座安装、导轨导向、丝杆传动到钳口夹紧的全部结构细节，各零件可单独导出用于工程图生成与加工制造参考。
