机床主轴夹持固定工装结构三维设计

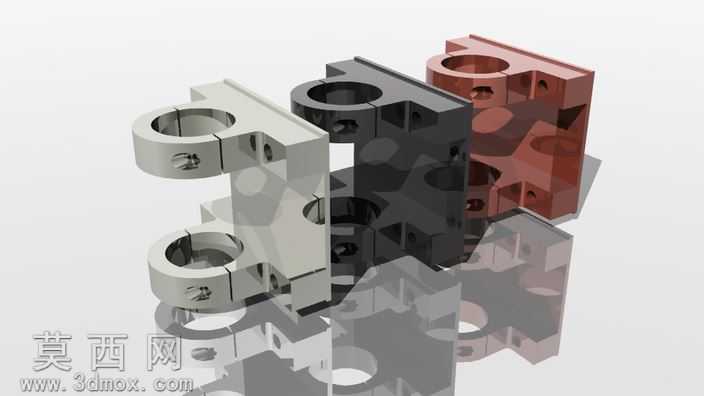

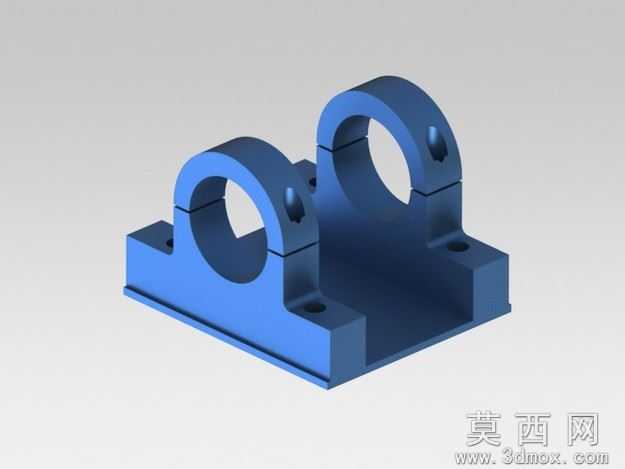

本模型为机床主轴夹持固定工装结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械加工工装的设计规范，对每一处装配结构都做了精准的尺寸约束与配合校验。模型整体以金属材质为核心材质设定，主体安装座采用硬质铝合金材质参数，表面做阳极氧化质感处理，呈现哑光银灰的金属肌理，主轴夹持段采用铬钼合金钢材质，表面设置磨削加工后的高光金属质感，滑动导轨部分添加了润滑油脂附着的细微材质细节，紧固件部分做了镀锌钝化的表面质感区分，不同材质的粗糙度、反光度参数都经过反复调试，渲染后能够清晰区分不同功能部件的材质属性，还原真实工业场景下的工装外观。结构设计上，整体采用卧式布局，核心包含主轴定位座、夹持锁紧机构、轴向进给滑台、端部顶紧组件四个功能模块：主轴定位座设置有同轴度校准基准面，能够保证主轴装夹后的径向跳动公差控制在合理范围内；夹持锁紧机构采用对称式抱夹结构，通过锁紧螺栓的预紧力实现对主轴外圆的均匀抱紧，避免装夹应力集中导致的主轴变形；轴向进给滑台搭配线性导轨与丝杠传动结构，可实现夹持组件沿主轴轴向的位置微调，适配不同长度规格的主轴装夹需求；端部顶紧组件采用弹性顶针结构，能够在主轴装夹时提供轴向预紧力，抵消加工过程中的轴向窜动。设计思路围绕机床主轴装配、检测工序的实际装夹需求展开，摒弃了传统工装通用性差、装夹效率低的问题，通过模块化的结构设计，让该工装可适配多种直径规格的主轴类零件装夹，建模过程中对所有活动部件都设置了合理的装配间隙，避免实际生产中出现运动卡滞，同时对所有棱角位置都做了工艺倒角处理，符合机械加工的安全设计要求。整体模型装配关系完整，无干涉结构，可直接用于工装方案评审、加工工艺编制以及相关教学演示场景，能够直观展示主轴夹持工装的工作原理与结构细节。
