铝型材框架式数控雕刻机主机机架结构

项目分类:机床 发布时间:2026-05-21 ID:1150111
  • 铝型材框架式数控雕刻机主机机架结构
  • 铝型材框架式数控雕刻机主机机架结构

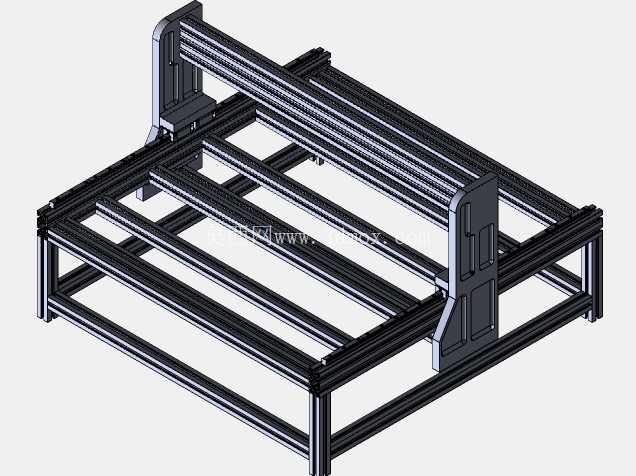

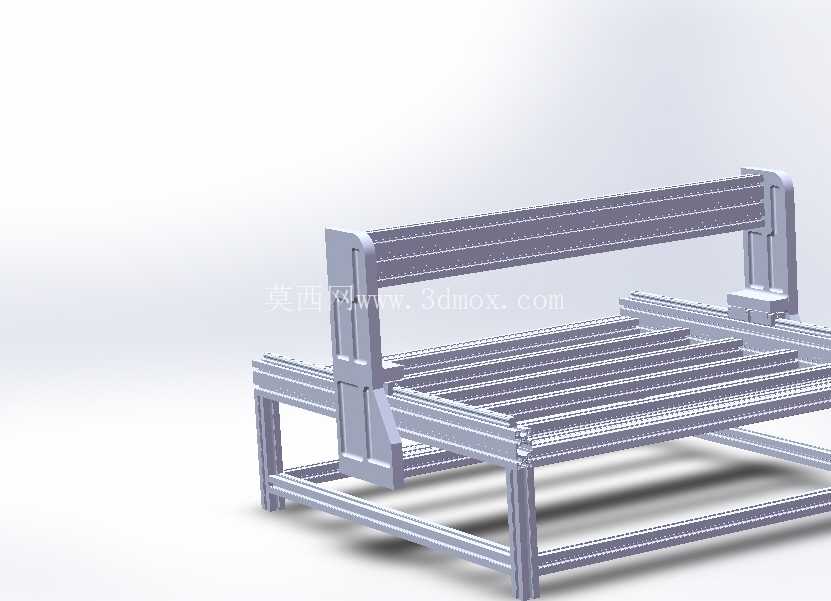

  这套机架结构是桌面级数控雕刻加工设备的核心承载基体,整体采用工业铝型材拼接搭建,主要面向小型加工工坊、个人DIY加工、教学实训场景的非金属及软金属切削加工作业使用,可适配安装主轴组件、运动传动组件、电控系统后完成亚克力、PVC、软铝、木材等材质的平面铣削、雕刻、钻孔工序。从结构布局来看,采用了固定龙门+移动工作台的经典布局,龙门立柱与两侧纵向型材基座采用角件+螺栓的刚性连接方式,横梁部分选用大截面铝型材,保证Z轴滑座沿横梁横向移动时的结构刚性,减少高速进给过程中的横梁形变振颤,避免加工表面出现振纹。

  工作台部分采用多根平行排布的铝型材作为台面承载基础,型材槽道可直接适配T型螺栓安装工件夹具、压块,不需要额外在台面上打孔攻丝,调整工件装夹位置时灵活度更高,可适配不同长宽尺寸的加工坯料,常规可覆盖400*600mm幅面内的工件装夹需求,若更换更长的纵向型材也可拓展加工行程。设计过程中优先考虑了装配调试的便捷性,所有型材连接位置均采用标准工业铝型材配件,不需要焊接工序,普通装配人员借助内六角扳手即可完成整机组装,后期维护时若某根型材出现磕碰变形,可单独拆卸更换,不需要整体报废机架,降低后期维护成本。

  机架的安装边界需要注意,底部四个支撑脚需要放置在水平度偏差不超过0.2mm/m的平整工作台面上,若地面平整度不足,可在支撑脚位置加装调平脚垫调整水平,避免机架长期受力不均导致的型材扭曲变形,影响运动轴的行走精度。纵向的两根基座型材作为Y轴运动的安装基准,装配时需要保证两根型材的平行度偏差控制在0.05mm以内,否则会导致Y轴移动时出现卡顿、阻力过大的问题,长期运行还会加剧直线导轨的磨损。龙门立柱与基座连接时,需要保证两侧立柱的等高偏差不超过0.03mm,避免横梁安装后出现倾斜,导致X轴运动平面与工作台面不平行,加工时出现深浅不一的刀路偏差。

  横梁与立柱的连接位置额外增加了直角加强角件,抵消Z轴主轴切削时产生的反向力矩,减少重切削工况下的龙门晃动。这套机架没有集成外防护与电控安装位,后期拓展时可在型材外侧预留的槽道上安装钣金护罩、拖链、线槽等配件,走线时可将电机线、传感器线全部隐藏在型材槽道内,配合线槽盖板实现整洁的布线效果,避免加工过程中切屑、切削液飞溅到线路上造成线路老化短路。从实际使用场景来看,这类铝型材拼接的数控机架相比铸铁焊接机架重量更轻,整体重量控制在可两人搬运的范围内,适合放在桌面、小型工作室使用,不需要专门做设备地基,虽然刚性略低于铸铁机架,但应对小型雕刻、软金属加工的切削力完全足够,且材料成本更低,加工周期更短,不需要做时效处理消除焊接应力,组装完成后即可进入后续的传动部件安装调试环节,大幅缩短设备的生产装配周期。装配过程中需要注意,所有连接螺栓需要按照对角线顺序分次拧紧,避免单颗螺栓一次拧紧导致的型材错位,拧紧扭矩按照对应螺栓的标准扭矩值施加,避免扭矩过大导致铝型材螺纹滑牙,影响连接刚性。机架的型材槽道还可根据使用需求加装行程限位开关安装座、冷却管路固定座、吸尘罩支架等附属配件,不需要额外打孔焊接,拓展性极强,可根据不同用户的加工需求灵活加装各类功能附件。
