机加工双工位自定心精密夹紧虎钳结构

这款双工位自定心虎钳的结构设计，核心面向小尺寸零件的批量机加工场景，在普通铣床、小型数控雕刻机、台式钻床的工位上都能适配，解决单工位虎钳装夹效率低、小零件重复定位偏差大的实际加工痛点。从实际使用场景来看，日常加工小型铝件、塑料件、小尺寸钢质毛坯时，单次装夹即可完成两个工件的定位夹紧，相比传统单虎钳的装夹流程，能减少一半的工件装夹辅助时间，尤其适配小批量多工序的加工任务，比如小型结构件的钻孔、铣边、倒角工序，不需要反复松夹调整工位。

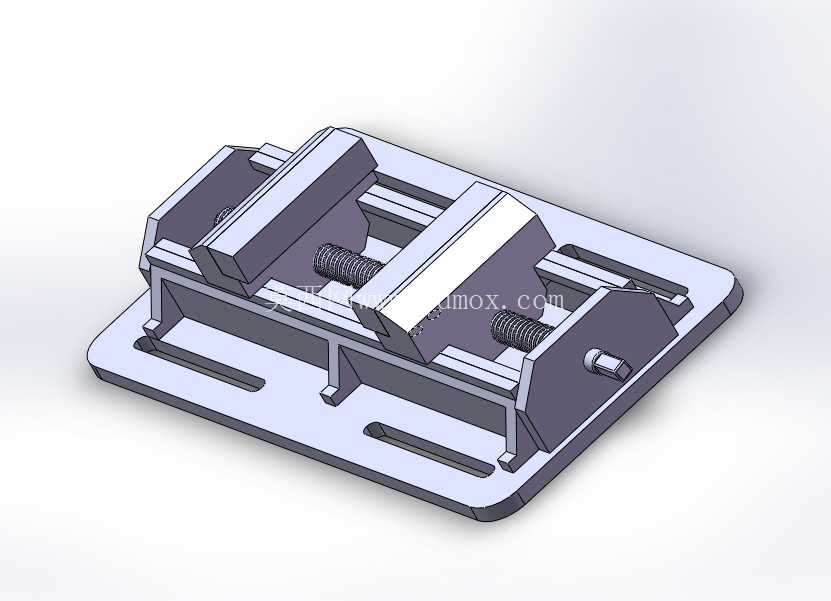

结构设计上，采用对称式双丝杠驱动的自定心逻辑，两个钳口的移动行程完全同步，转动端部的调节方头时，两侧活动钳口会同时向中心靠拢，保证工件中心始终与钳体定位基准重合，不需要每次装夹都重新找正工件中心，对于需要保证两侧加工余量均匀的零件来说，能大幅降低找正的时间成本。底座部分设计了两条平行的长条形安装槽，安装槽的间距适配常见的小型机床工作台T型槽尺寸，安装时可以通过T型螺栓直接固定在工作台面上，也可以根据加工需求调整虎钳在工作台的安装位置，安装槽的长度预留了足够的调整余量，能适配不同的工位布局需求。

钳体的整体外形采用方正的低重心设计，底座厚度足够，装夹时不会因为切削力产生翘曲变形，钳身的导轨部分采用一体式铣削成型的结构，活动钳口与导轨的配合面经过贴合度设计，夹紧时不会出现钳口上翘的问题，保证夹紧力垂直作用在工件装夹面上，避免工件装夹倾斜导致的加工尺寸超差。钳口部分采用平直的装夹面，没有额外的齿纹设计，既可以装夹毛坯件，也可以装夹已经完成粗加工的半成品，不会在已加工表面压出明显的夹痕，对于表面质量要求较高的零件，也可以自行在钳口面加装铜质或者铝质的软钳口垫片，适配不同材质工件的装夹需求。

从安装边界来看，钳体整体的长宽尺寸控制在小型机床工作台的适配范围内，不会占用过多的工作台面空间，安装后钳口的高度距离工作台面的尺寸经过匹配设计，加工小型零件时刀具的悬伸长度不需要额外加长，能保证刀具加工时的刚性，减少加工振纹的产生。丝杠部分采用梯形螺纹设计，具备一定的自锁性能，夹紧后不会因为切削过程中的振动导致钳口松动，不需要额外加装锁紧装置，操作时只需要用标准的呆扳手转动端部的方头即可完成夹紧与松开动作，操作逻辑简单，一线操作工人不需要额外的培训即可快速上手。

在功能特性上，这款虎钳的两个工位既可以同时装夹两个相同尺寸的零件进行同步加工，也可以通过调整两个钳口的位置，分别装夹不同尺寸的小型零件，适配多品种小批量的柔性加工需求。钳身的所有受力部件都采用等强度的结构设计，在保证整体刚性的前提下尽可能控制整体重量，方便在不同设备之间转移使用，比如临时需要在台钻上进行钻孔作业时，可以快速将虎钳从铣床工作台拆下转移，不需要复杂的拆装流程。导轨面的间隙设计预留了调整空间，长期使用出现磨损后，可以通过调整镶件来补偿配合间隙，延长整体的使用寿命，不需要因为导轨磨损就整体更换钳体，降低车间的工装耗材成本。

实际加工验证中，这款虎钳在夹持10到60毫米宽度的小型零件时，自定心的重复定位精度可以控制在0.05毫米以内，能够满足常规机加工的定位精度要求，对于不需要高精度分度的普通加工工序来说，完全可以替代昂贵的专用精密夹具，降低车间的工装投入成本。钳体的底座边缘做了倒角处理，安装时不会划伤工作台面，也避免操作过程中尖锐边角磕碰伤人，细节设计符合车间实际的安全操作要求。
