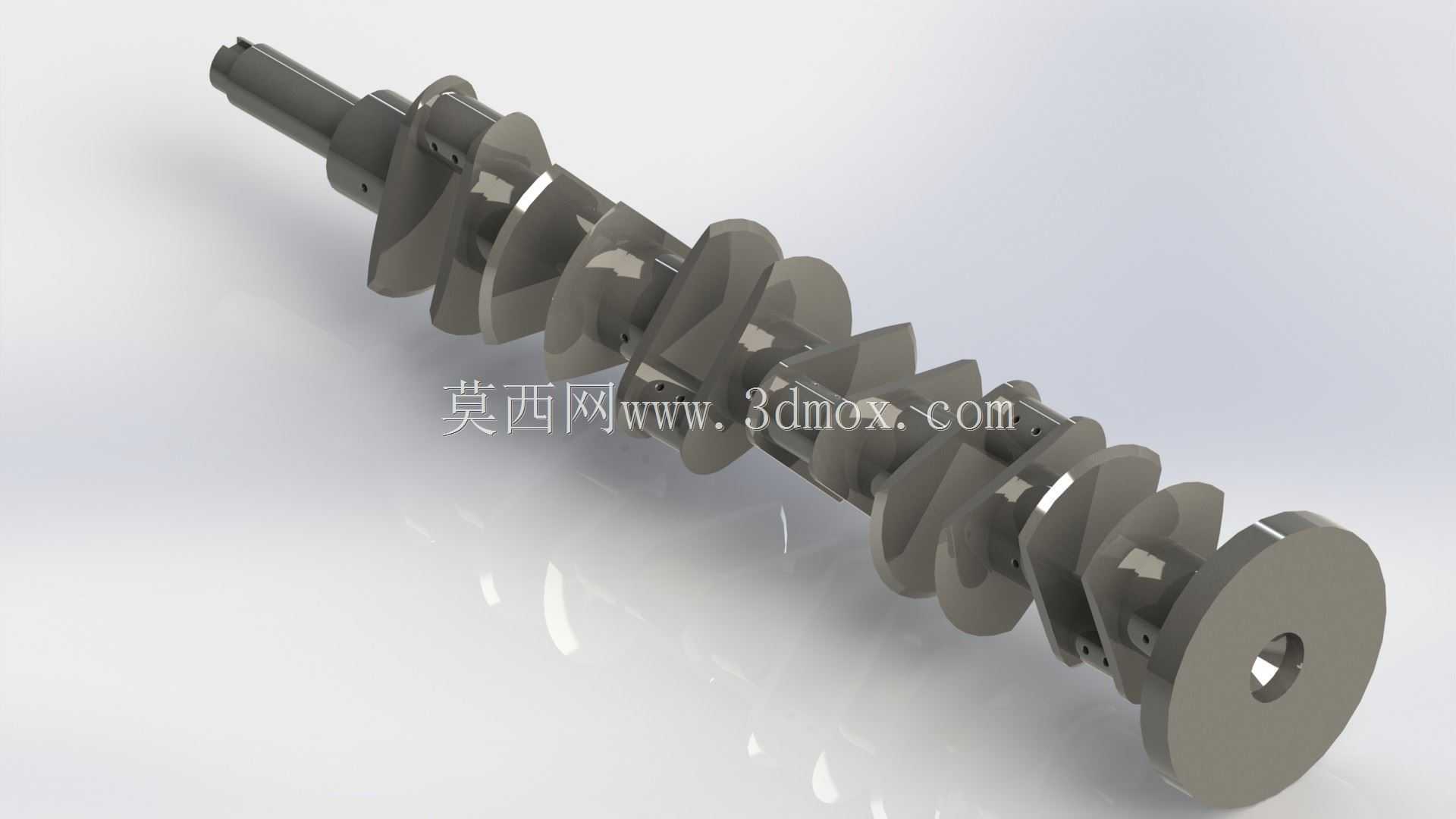

直列多缸发动机曲轴结构三维数模

　　该曲轴为直列布局内燃机核心传动部件，主要适配乘用车四冲程汽油发动机，承担活塞往复运动向旋转运动的转换职能，是动力输出路径上的核心承载构件。从实际装机场景来看，该曲轴需匹配对应缸径、行程的缸体结构，主轴颈与缸体主轴承座配合安装，连杆轴颈通过连杆组件与各缸活塞连接，前端需对接正时轮系、机油泵驱动结构，后端连接飞轮与离合器总成，整体安装边界需严格匹配缸体主轴承孔同轴度、轴向定位间隙的设计要求，避免装机后出现偏磨、轴向窜动超差问题。设计过程中，各曲柄臂采用不等厚优化结构，平衡块的轮廓与配重经过反复迭代，抵消各缸活塞连杆组往复运动与旋转运动产生的惯性力，降低发动机运转过程中的整机振动，平衡块外缘与缸体曲轴箱内壁预留足够安全间隙，

　　避免高速运转时出现运动干涉。主轴颈与连杆轴颈的表面均设计有高精度粗糙度要求，轴颈交接处采用大圆角过渡结构，降低应力集中系数，满足高转速工况下的疲劳强度要求，轴颈内部设计有贯通润滑油道，可将主油道的压力机油输送至各连杆轴颈表面，为连杆轴承提供持续润滑与冷却。油道孔口均做倒角抛光处理，避免应力集中导致的轴颈开裂风险。从结构细节来看，曲轴前端设置有键槽与螺纹孔，用于固定正时链轮、皮带轮与启动爪，后端设置有法兰盘用于飞轮定位安装，法兰端面上的定位销孔位置度需严格控制，保证飞轮动平衡精度与曲轴整体动平衡要求匹配。整体建模过程严格按照实际加工工艺逻辑搭建，各轴颈的圆柱度、同轴度公差在数模中预留了工艺基准参考，

　　曲柄臂的减重孔设计在保证结构强度的前提下降低了曲轴整体转动惯量，提升发动机油门响应速度。该结构可直接用于发动机动力学仿真、零部件干涉检查、装配工艺模拟等研发环节，也可作为教学演示案例，帮助从业者理解曲柄连杆机构的运动逻辑与设计要点，建模时还原了实际生产中的拔模斜度、倒角、退刀槽等工艺细节，避免数模与实际加工件出现结构偏差。
