声音盖注塑成型模具三维结构设计

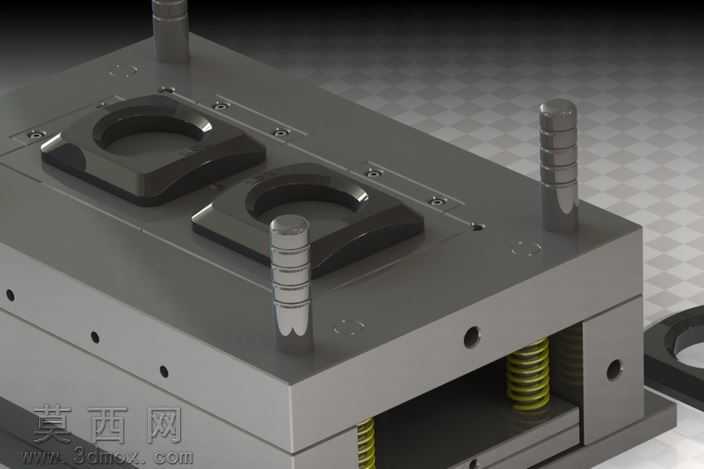

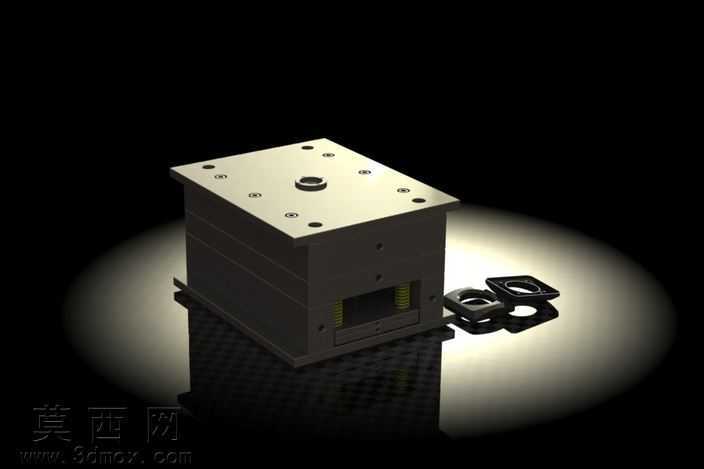

本套模具为声音盖产品的注塑成型模具，整体采用标准三板式模架结构设计，建模过程严格遵循注塑模具设计规范，通过三维软件完成全参数化建模，完整还原了模具从定模座板、定模板、动模板、动模座板的全套模架叠层结构，各板件的定位销孔、紧固螺丝孔均按照标准模架参数精准绘制，保证各组件装配的同轴度与配合精度。模型渲染阶段采用金属钢材材质赋予模架各板件，还原了模具钢哑光磨砂的金属质感，对内部的复位弹簧组件做了金属亮面与弹簧纹理的材质区分，清晰展现内部弹性复位机构的排布，场景搭配深色背景突出模具主体结构，通过光影效果强化各板件的分层视觉感受，让模具的开合方向、组件层级一目了然。结构设计上，模具内部设置了多组均匀排布的复位弹簧，分布在型芯四周，保证开模后顶出机构可以平稳复位，避免卡滞；型腔与型芯部分精准匹配声音盖的产品外形，成型区域的结构细节完整还原产品的轮廓特征，保证注塑成型后产品的尺寸精度与外观质量；导柱导套组件对应设置在模架四角，为模具开合提供精准导向，避免合模过程中出现型腔错位的问题。设计思路围绕声音盖这类小型薄壁塑胶件的注塑需求展开，选用合适规格的标准模架减少非标加工成本，弹簧复位机构结构简单可靠，维护便捷，整体结构紧凑，各功能组件排布合理，既满足注塑成型的工艺要求，也兼顾了模具加工、装配与后期维护的便利性，整套模型完整展现了注塑模具从外部模架到内部成型、复位、导向机构的全部结构，可作为同类小型塑胶件注塑模具设计的参考案例，帮助设计者理解三板式注塑模的结构逻辑与组件配合关系。
