立式多组件精密注塑模具结构设计

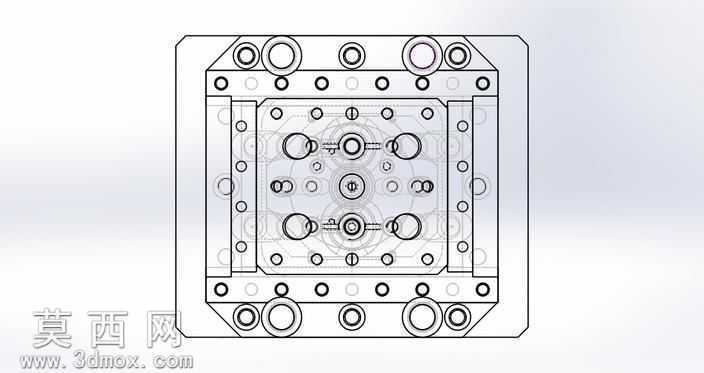

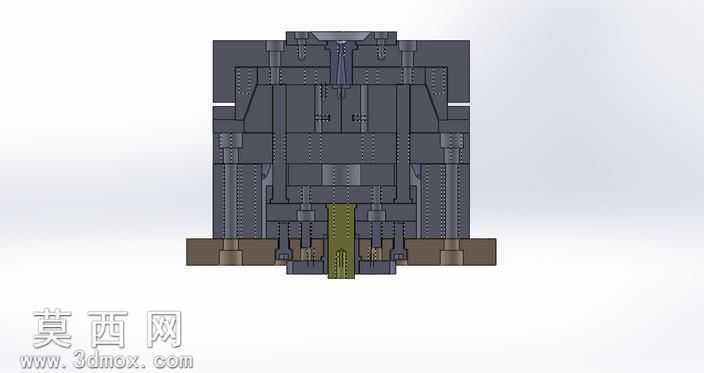

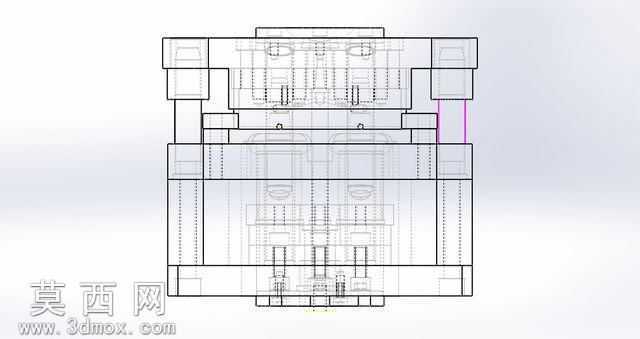

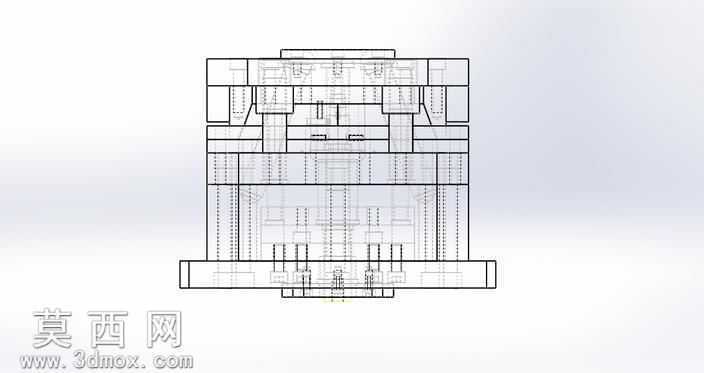

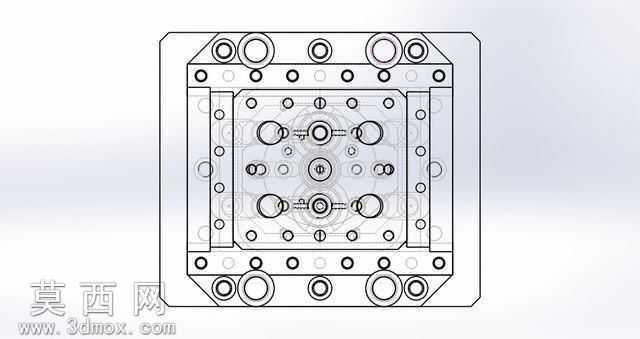

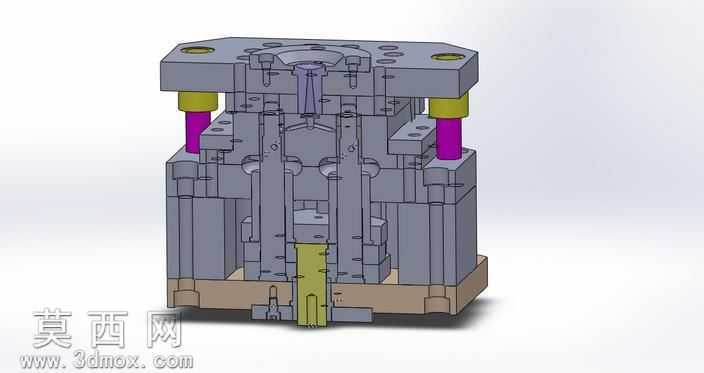

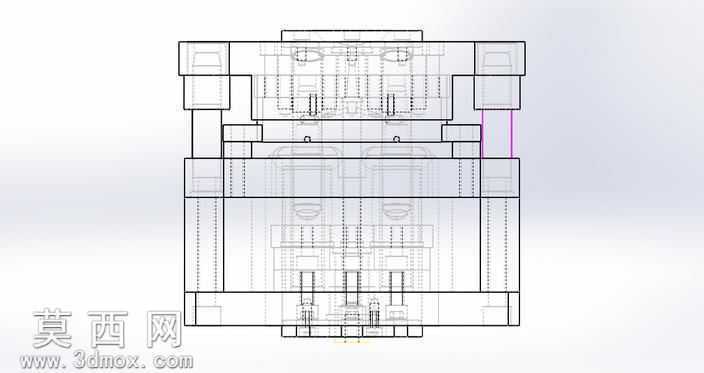

本套模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循注塑模具设计规范，对各功能组件进行独立建模后完成整体装配校验，确保各部件间的配合公差符合实际生产加工要求。模型整体采用立式模架布局，从上至下依次设置定模座板、定模板、动模板、动模座板等基础模架组件，同时配套设置导柱导套导向结构，保证模具开合模过程中的运动同轴度，避免出现错位卡滞问题。在核心成型区域，针对产品的型腔结构进行了精细化拆分，合理设置分型面位置，确保成型后产品可顺利脱模，同时兼顾浇注系统的布局合理性，浇口位置选择在产品非外观面区域，避免影响成型后产品的外观质量。模型中对顶出机构进行了完整还原，设置多根顶杆均匀分布在产品对应位置，保证顶出过程中产品受力均匀，不会出现顶白、顶变形等缺陷；同时配套设置复位杆结构，确保合模过程中顶出机构可准确回到初始位置。在导向与定位结构上，除四角的主导柱导套外，在核心成型区域周边额外设置精定位组件，进一步提升合模精度，保证产品成型的尺寸稳定性。模型中对冷却水路的布局也进行了合理规划，在定模与动模的成型镶件周边设置循环冷却回路，保证注塑过程中模具温度均匀可控，提升产品成型效率与成型质量。渲染阶段对不同功能的部件赋予差异化材质，模架基础部件采用标准模具钢材质表现，导柱导套等运动部件采用光亮金属材质，弹性组件采用对应彩色材质区分，顶出机构、浇注系统等功能部件也通过材质差异进行清晰区分，方便查看各部件的位置与结构关系。整体设计过程中充分考虑模具的实际加工可行性与生产实用性，各组件的尺寸参数均参考标准模架规格进行设置，无无法加工的异形结构，同时对易损耗的镶件部件采用拆分式设计，方便后续生产过程中的维护与更换，降低模具的后期维护成本。
