B.F.斯奈德缝纫机往复运动机构模型

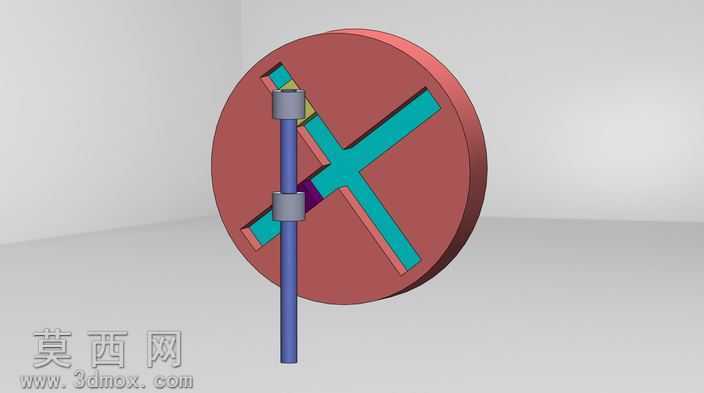

本模型为B.F.斯奈德于1836年获得专利的缝纫机杆2往复运动机构，采用三维建模软件完成全参数化结构搭建，完整还原了该经典早期缝纫机核心传动结构的设计细节。建模过程中首先以旋转凸台命令生成主体红色圆盘基座，对圆盘边缘做圆角过渡处理避免应力集中的视觉表现，圆盘内部开设十字交叉的通槽结构，槽体边缘做等距偏移生成限位凸台，用于约束内部传动件的运动行程。十字槽内装配青绿色的十字形交叉滑块，滑块与槽壁之间设置合理的装配间隙，还原实际机构中的滑动配合关系，滑块表面做哑光塑料质感的材质渲染，与红色基座的磨砂金属漆面形成明确的视觉区分。垂直方向装配蓝色的传动杆，杆体上设置两个灰色的限位轴套，轴套与传动杆采用过盈配合的装配逻辑，轴套与十字滑块的对应槽位卡合，将圆盘的旋转运动转化为传动杆的轴向往复运动，精准复现该机构将连续旋转输入转换为直线往复输出的运动逻辑。渲染阶段采用三点布光方案，主光源从模型左上方45度投射，形成柔和的明暗过渡，辅助光源补全暗部细节避免结构阴影过深遮挡关键配合部位，背景采用浅灰色渐变环境突出模型主体结构，地面添加微弱的反射效果增强模型的空间立体感。材质分配上，红色圆盘基座采用铸铁喷红漆的材质参数，调整粗糙度数值模拟漆面的细微颗粒质感，青绿色滑块采用耐磨工程塑料材质，添加轻微的自发光参数突出槽内结构，蓝色传动杆采用调质钢表面发蓝处理的材质效果，灰色轴套采用锡青铜耐磨材质，不同材质的色彩与质感差异清晰区分各个零部件，便于观察机构的装配关系与运动逻辑。该模型完整还原了早期工业革命时期缝纫机核心传动机构的设计思路，通过十字滑块与垂直导杆的配合，在单一旋转轴的驱动下实现稳定的杆向往复运动，解决了早期缝纫机针杆驱动的结构难题，建模过程中严格遵循原专利的结构比例，所有配合部位的尺寸均按照机械设计的公差规范设定，既保证了模型外观的还原度，也可用于机构运动仿真的演示使用，清晰展示该经典机构的运动转换原理，为机械原理教学、经典机构复刻设计提供精准的三维参考。
