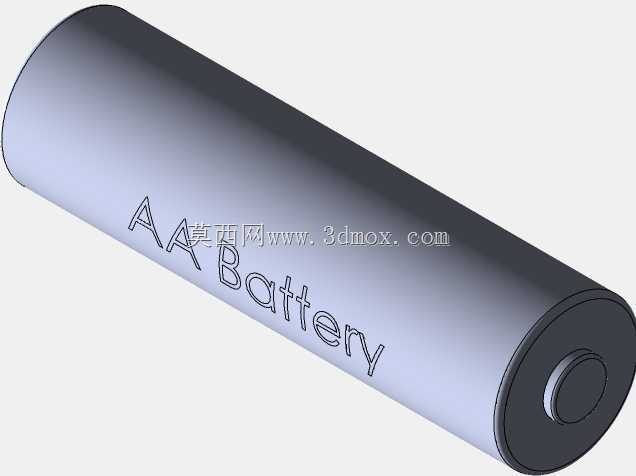

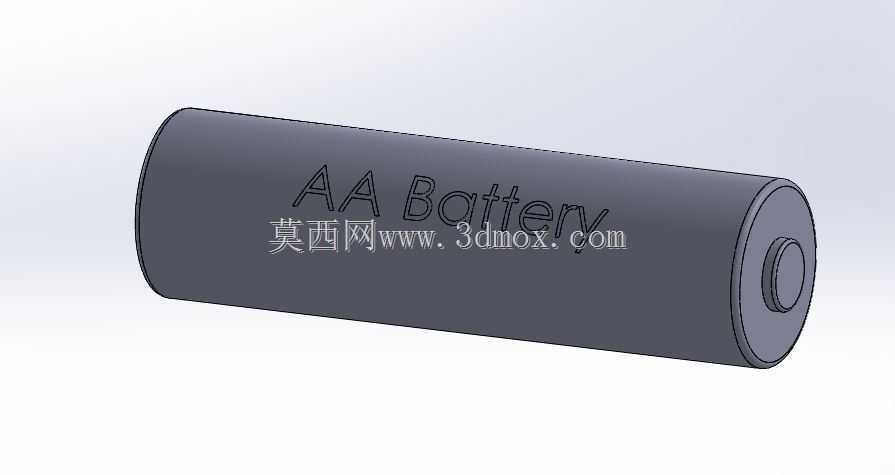

标准AA干电池外观结构三维数模

　　日常接触的消费类电子设备里，AA规格圆柱电池是应用覆盖极广的便携供电单元，小到无线鼠标、电视遥控器、儿童电动玩具，大到便携测量仪器、工业手持终端的备用供电舱，都能见到这类标准尺寸电池的身影。做这类通用配件的三维建模，核心要先卡准行业通用的尺寸边界，不能凭视觉观感随意拉伸柱体直径与长度——常规AA电池的柱身外径统一为14mm左右，含正极凸起端的总长度控制在50mm上下，这个尺寸是所有适配AA电池的电池仓、接触弹片设计的基准公差带，建模时如果把柱身直径做偏0.5mm，后续做电池仓装配干涉检查时就会出现装不进去或者旷量过大的问题，直接影响整套手持设备的结构可靠性。

　　从结构设计逻辑来看，AA电池的外形看似简单的圆柱加两端电极，实则每个细节都对应实际生产与装配的需求。柱身部分采用等直径薄壁卷绕结构的外壳设计，建模时要注意柱身与两端封盖的过渡圆角，这个圆角不是为了美观做的装饰特征，而是生产过程中钢壳冲压卷边时必须预留的工艺结构，圆角半径过小会导致卷边工序出现壳体开裂，圆角过大则会占用电池仓内部的有效接触空间，挤压正负极弹片的形变余量。正极的凸起端是整个电池的定位基准特征，建模时要还原凸起的高度与端面直径，这个凸起要和电池仓内部的正极弹片凹坑精准匹配，既保证接触时的导电面积足够，又能防止电池装反时出现电路反接的风险；负极的平面端则要预留轻微的内凹弧度，适配不同弹片的顶紧结构，避免平面度误差导致的接触不良。

　　很多新手做这类电池模型时，容易忽略柱身表面的标识区域特征，实际上正规量产的AA电池柱身都会预留环形的标识印刷区，这个区域的柱面要做微幅的哑光质感处理建模，和两端封盖的金属光泽形成区分，不仅是为了还原真实产品的外观，更重要的是在做整机产品的渲染验证时，能直观检查电池装入透明电池仓后的标识可视角度，确认用户更换电池时能快速识别正负极方向。从装配适配的角度讲，做这个模型的时候要同步考虑不同应用场景的安装边界：比如用在儿童玩具里的AA电池仓，通常会在电池侧面加防脱筋位，建模时柱身的圆柱度公差要控制在合理范围，保证筋位既能卡住电池不会在晃动时掉出，又不会因为过盈量太大导致用户更换电池时难以取出；而用在工业手持测温仪这类对供电稳定性要求高的设备里，电池两端的电极接触区域要保证足够的平面度，建模时不能把电极端面做的过于粗糙，避免模拟接触电阻时出现数值偏差。

　　另外在结构验证环节，这个AA电池模型可以作为通用标准件导入到各类便携设备的装配体中，不用每次设计电池仓都重新绘制电池轮廓，直接调用标准数模就能快速检查仓体的内部净空、弹片的压缩行程、仓盖的闭合间隙，大幅缩短手持类电子产品的结构设计周期。比如做遥控器的电池仓设计时，把模型导入后可以直接模拟电池装入的倾斜角度，确认仓体开口的大小是否能让用户不用刻意对准就能顺利放入电池，同时检查仓盖的卡扣位置会不会和电池端面产生干涉；做户外便携照明设备的结构时，还能通过这个模型验证电池串联排列时的中心距，确认相邻电池之间的绝缘壁厚度是否满足安规要求，避免出现短路风险。看似结构简单的标准圆柱电池，每一处尺寸特征都对应着跨行业的通用适配要求，精准的三维数模能给下游各类产品的结构设计提供可靠的参照基准，减少反复打样调整的成本。
