静音式房屋型柴油发电机组三维设计

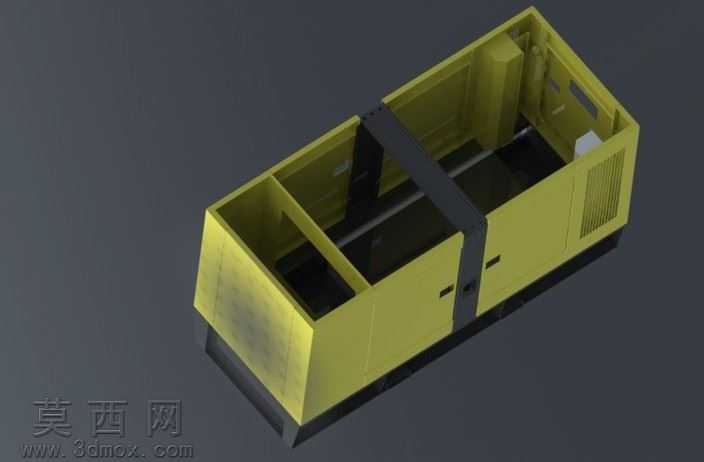

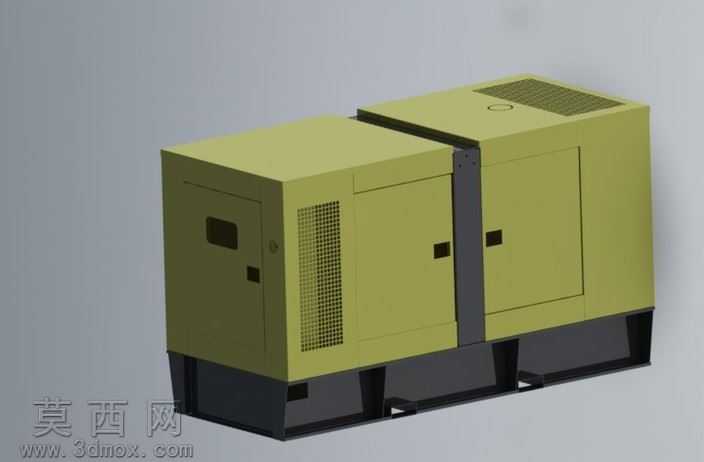

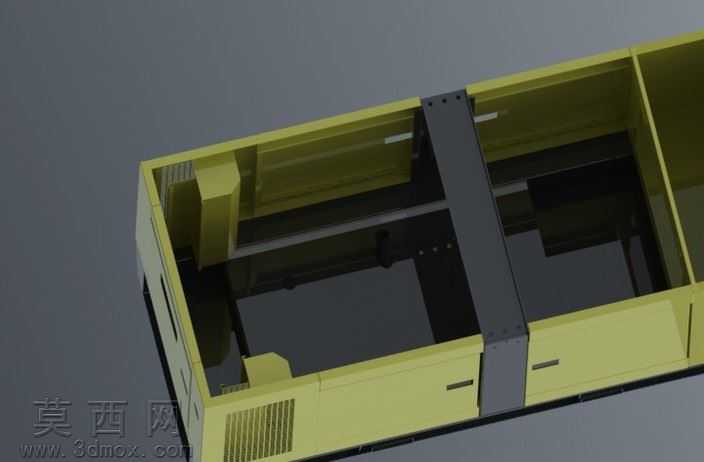

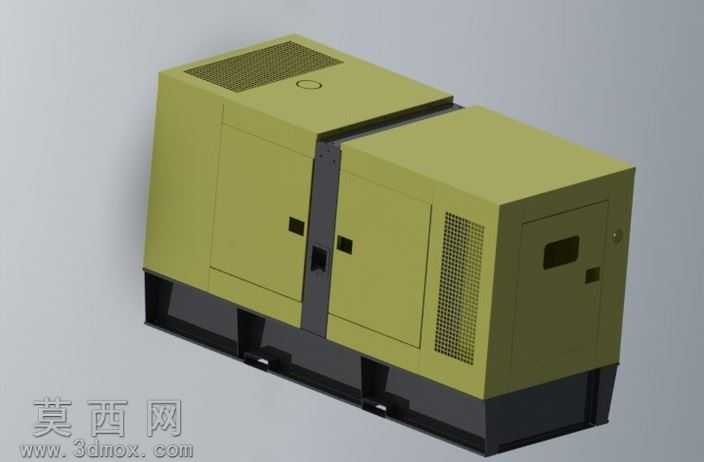

本模型为静音式房屋型柴油发电机组，整体采用双舱分体式箱体布局，将动力发电单元与散热控制单元分舱设置，有效降低机组运行时的振动传递与噪音扩散。建模过程中首先搭建底部承重底座框架，采用型钢焊接结构的设计思路，预留叉车搬运槽位与机组安装定位基准，保证整机组装后的结构强度与转运便利性。箱体外壳采用冷轧钢板折弯成型的建模逻辑，表面设置错落的通风散热格栅，进风侧采用迷宫式通风结构搭配吸音棉填充层的结构设计，既保证机组运行时的充足进风量，又能阻隔噪音向外传播。模型对箱体门板做了精细化结构处理，每扇舱门都设置了密封胶条安装位、观察小窗与防盗锁具结构，双舱中间的分隔立柱采用加厚钢板设计，既作为两个舱体的连接支撑，也内置了线缆走线槽与控制系统安装位。顶部结构做了防雨檐与排水坡度设计，通风口处设置防雨防虫网结构，满足户外露天放置的使用需求。建模时还原了机组的细节特征，包括箱体表面的散热通风孔阵列、门板的冲压加强筋、底座的减震垫安装位，整体外观采用工业常用的橄榄绿配色做材质渲染，底座做黑色哑光金属质感处理，格栅部分做金属网材质表现，还原真实静音发电机组的外观质感。该类机组主要作为应急备用电源使用，分体式的房屋型结构设计让机组具备防雨、防尘、低噪音的特性，可直接放置于户外使用，无需额外搭建机房，大幅降低现场安装的成本与周期，建模时充分考虑了实际生产中的钣金折弯工艺、装配公差预留，所有结构都符合真实发电机组的生产制造逻辑，可用于产品方案展示、结构设计参考与教学演示使用。
