滑动门用承重焊接滑轮结构设计

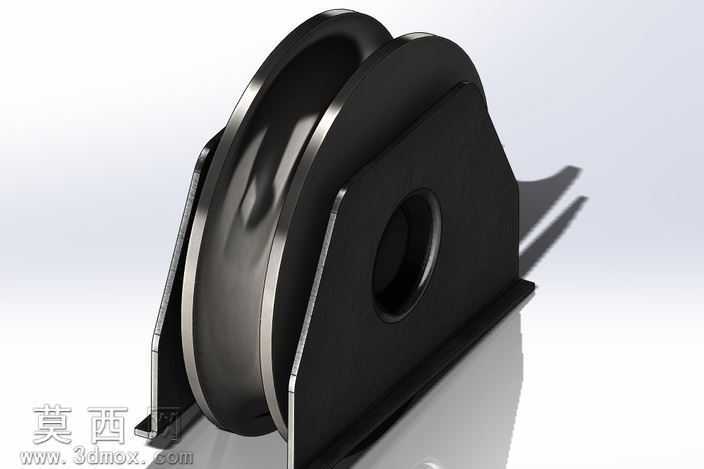

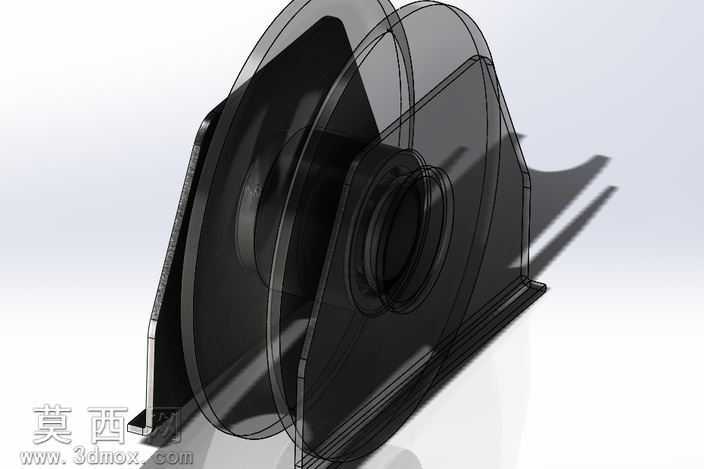

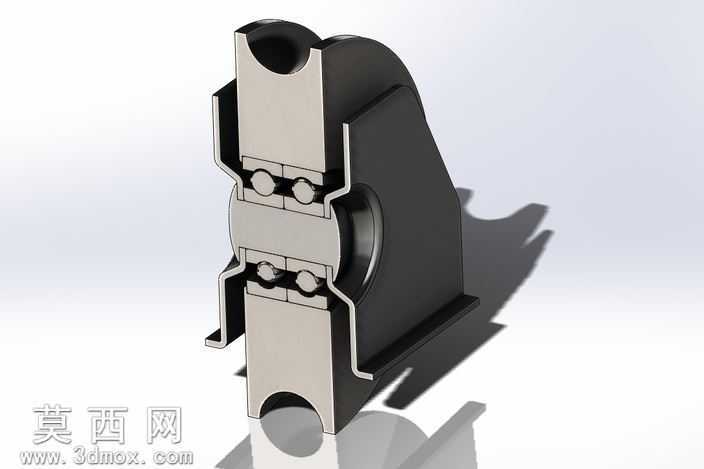

本作品为滑动门配套的承重焊接滑轮三维建模作品，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的尺寸规范，设定滑轮公称直径为120毫米，额定负载能力为430公斤，可适配常规工业滑动门、重型平移门的导向承重需求。建模阶段首先绘制滑轮轮体的旋转截面草图，通过旋转凸台命令生成带双轮缘的滑轮主体，轮缘处做圆弧过渡处理，避免与导轨接触时产生应力集中，轮体中心预留轴承安装通孔，孔位尺寸与标准深沟球轴承的安装尺寸匹配，保证后续装配的通用性。滑轮支架部分采用钣金焊接结构设计，首先绘制支架的安装底板与两侧支撑板的钣金草图，通过基体法兰命令生成各钣金件的基础形态，对支撑板与轮体配合的位置做同轴度约束，保证滑轮转动时无卡滞、偏磨问题，支架与轮体的连接位置预留销轴安装孔，孔位添加倒角特征，方便销轴的装配与拆卸。材质与渲染阶段，滑轮轮体赋予高碳钢材质，表面做发黑防锈处理，渲染时调整金属材质的粗糙度与反射参数，还原钢制零件的哑光金属质感；支架部分赋予热轧钢板材质，表面保留轻微的焊接纹理质感，渲染场景采用浅灰色渐变背景，添加柔和的环境光与定向光源，投射出自然的软阴影，清晰展现零件的结构层次与装配关系。设计思路上，该滑轮采用焊接式支架结构，相比铸造支架具备生产周期短、结构强度高、成本可控的优势，轮体的双轮缘设计可有效防止滑轮运行过程中从导轨脱出，120毫米的轮径设定可降低滑动时的滚动阻力，430公斤的额定负载可满足多数工业场景重型滑动门的承重需求，整体结构无冗余设计，所有特征均具备实际加工可行性，各零件之间的装配间隙经过合理设定，既保证转动灵活性，又避免间隙过大产生运行晃动，可直接用于生产指导或相关滑动门产品的配套设计参考。
