喷雾干燥塔快开式耐压观察视镜

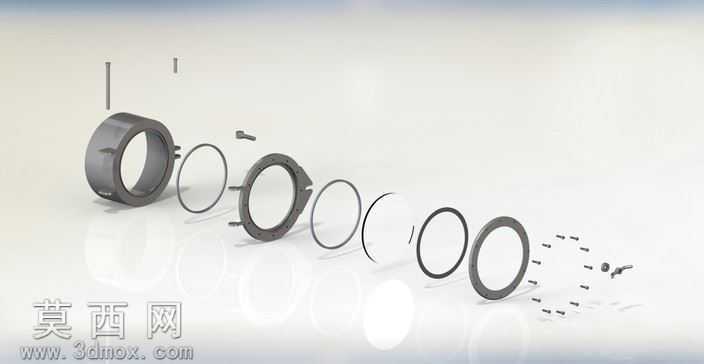

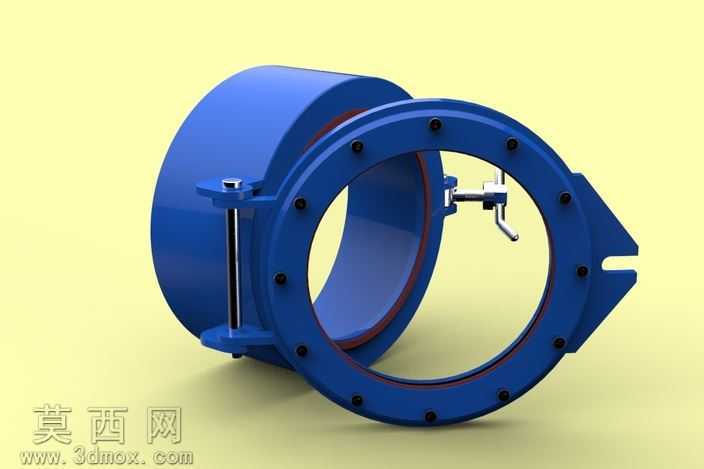

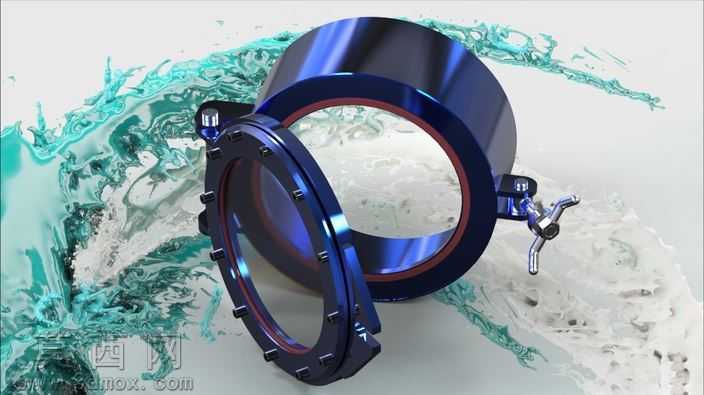

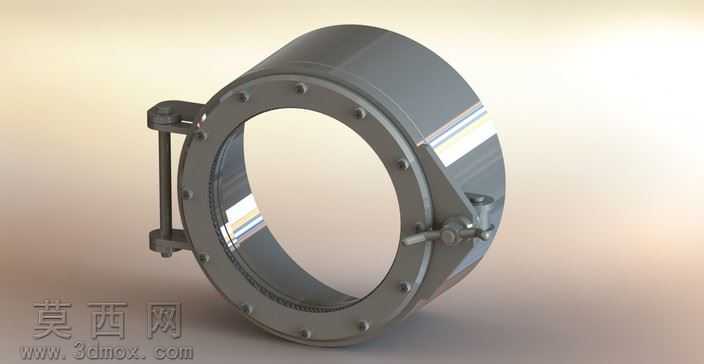

本模型为喷雾干燥塔配套使用的快开式观察视镜，采用SolidWorks完成全参数化三维建模，建模过程严格遵循压力容器视镜的通用设计规范，对每一处结构细节做了1:1还原，无多余冗余特征，所有特征参数均可根据实际塔器的安装口径、承压需求做快速调整适配。模型整体以环形法兰基座为核心承载结构，法兰端面均匀排布一圈紧固螺栓孔，用于将视镜整体固定在干燥塔的筒体预设开口位置，法兰与视镜玻璃接触的位置预留了标准密封槽，可适配耐温耐腐蚀的密封垫片，满足干燥塔内高温带粉尘工况下的密封要求，避免塔内物料外泄或外界空气进入影响干燥工艺稳定性。视镜主体采用高透光耐压钢化玻璃作为观察介质，玻璃外侧设置了环形压圈，通过周向均布的紧固螺钉将玻璃、密封垫片与基座牢牢压紧，保证连接结构的承压均匀性，不会出现局部应力集中导致玻璃碎裂的问题。模型侧边设计了快开式锁紧铰链结构，包含铰接支座、锁紧手柄与偏心压紧机构，无需完全拆卸所有紧固件即可快速开启视镜，方便操作人员观察塔内物料雾化、干燥状态，也便于停机后对观察玻璃内表面做清洁维护，去除附着的粉尘积料。渲染阶段采用金属哑光材质模拟碳钢法兰的表面质感，对玻璃材质做了透光率、反射率的精细化参数调整，还原出钢化玻璃高透、边缘带光线折射的真实效果，金属紧固件做了轻微的倒角与表面粗糙度处理，避免渲染效果过于塑料化，整体光影采用柔和的工作室环境光，清晰展现视镜的装配层次与结构细节，可直接用于设备装配演示、产品宣传展示或工程设计参考。
