重载万向工业脚轮三维结构设计

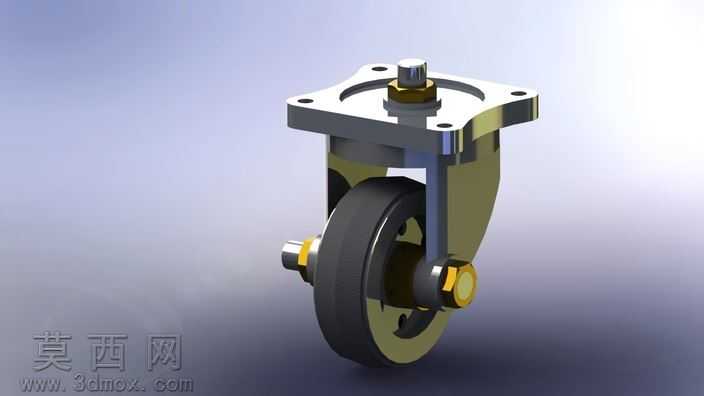

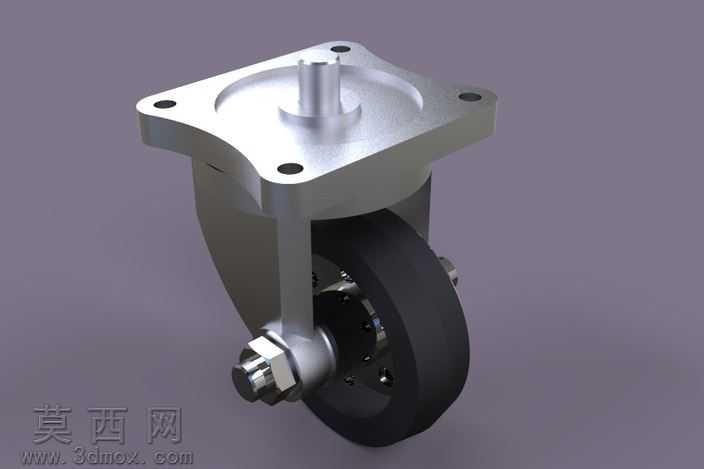

本款重载万向脚轮采用三维参数化建模完成整体设计，建模过程中严格遵循机械五金件的加工公差要求，对每一处装配结构进行了干涉校验，确保各部件可顺利完成组装并实现预期转动功能。模型首先完成顶部方形安装法兰的结构设计，法兰盘面预留四个对称分布的安装孔位，可适配多数工业设备底部的安装基准，法兰与中心回转主轴采用一体化建模思路，保证回转结构的连接强度，主轴位置配套设计了轴向限位与耐磨衬套结构，可承受重载工况下的轴向与径向复合载荷，避免长期使用出现回转卡顿或结构变形问题。回转支架采用双侧对称的叉形结构设计，建模时对支架的弯折受力区域做了加厚处理，搭配加强筋结构提升整体抗冲击性能，支架与滚轮的连接轴处设计了可拆卸的轴端固定结构，方便后期更换滚轮或维护轴承部件。滚轮部分采用分层结构设计，外层为高耐磨的弹性轮面，内层为高强度金属轮毂，既保证滚轮滚动时的缓冲减震效果，又能承载大吨位设备的重量，轮毂内部预留了轴承安装位，可适配标准深沟球轴承，大幅降低滚动阻力。渲染阶段针对不同部件匹配了对应材质：金属安装法兰与支架采用哑光镀锌钢材材质，还原五金件的真实金属质感与表面防锈处理效果；轮轴与固定螺栓采用亮面镀铬材质，突出机加工零件的光洁度；滚轮外层采用哑光黑色橡胶材质，还原弹性轮面的磨砂触感，内层轮毂做了金属烤漆处理区分结构层次。整体设计围绕工业场景重载移动需求展开，兼顾结构强度与转动灵活性，可直接用于设备移动机构的方案设计参考，也可作为五金配件选型的直观演示模型，所有结构均符合现有脚轮行业的生产加工标准，具备实际生产落地的参考价值。
