多工位连续角型材辊压成型机组结构

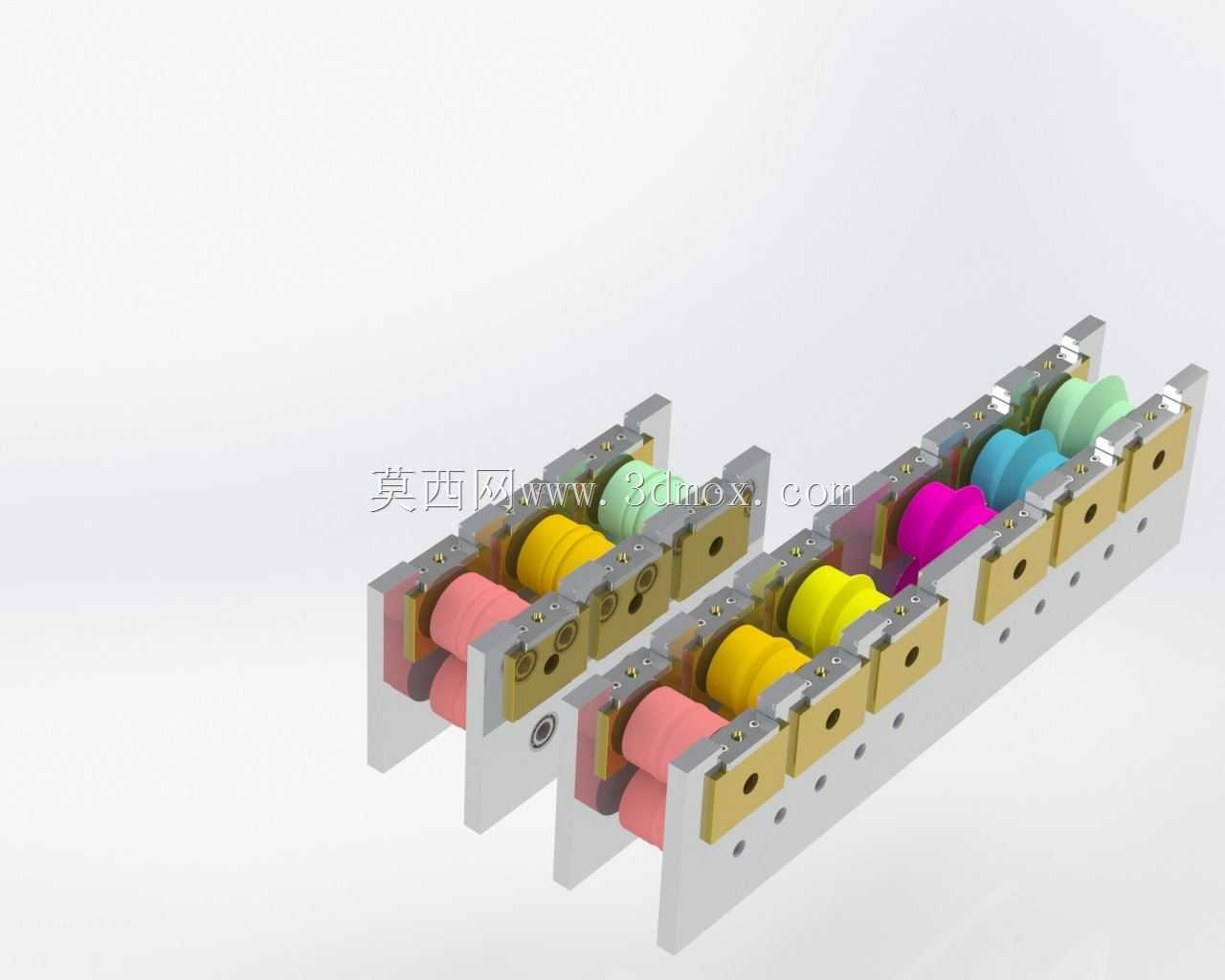

　　这套多工位连续角成型机组，主要应用于金属型材冷弯加工产线的角部成型工序段，常见于轻钢龙骨生产、货架型材加工、五金角材批量轧制的连续生产场景，可适配带钢、镀锌卷板、冷轧薄板等多种金属带料的连续送进成型作业，替代传统单工位冲压折弯的断续加工模式，能大幅提升角型截面型材的生产效率与成型一致性。从结构布局来看，机组采用双列并行辊组排布设计，每列配置多组成型轧辊，不同颜色的辊轮对应不同成型道次的型面轮廓，从入料端到出料端逐道次对带料进行渐进式弯曲变形，避免单次大角度折弯造成的材料应力集中、边部开裂或回弹超差问题。每组成型辊都配套独立的安装基座与高度调节机构，基座上预留的等距安装孔可根据不同型材的成型工艺需求，调整辊组的间距与压下量，

　　适配不同厚度、不同折弯角度的角材生产，无需整体更换机架即可完成小范围工艺参数调整，降低产线换型的调试成本。辊组与安装基座之间采用定位销与紧固螺栓组合的固定方式，保证高速轧制过程中辊轮不会出现轴向窜动或径向跳动，确保成型后型材的直线度与角度公差满足后续焊接、装配工序的精度要求。安装基准面采用整体式机加工底板，底板上的安装孔位按照标准模组化间距设计，可直接对接现有冷弯产线的送料机构、校平机构与定长切断机构，不需要额外加工过渡连接法兰，安装边界可适配多数常规型材加工产线的机架安装尺寸，入料端高度与常规带钢送料架的出料高度匹配，出料端可直接衔接牵引机构实现连续送料。设计过程中针对角材成型常见的回弹问题，在末道次成型辊组上预留了过弯补偿量，

　　通过调整末道次辊的压合间隙与角度，抵消金属材料变形后的弹性回弹，保证成型后角材的角度稳定在公差范围内。辊轮的型面采用渐变式轮廓设计，从第一道次的预弯到最后一道次的定型，每道次的变形量按照材料成型极限均匀分配，避免单道次变形量过大导致的带料表面拉伤、辊轮异常磨损问题。相邻辊组之间的导向间隙可通过侧调螺钉进行微调，能够适配不同宽度的带料对中需求，防止带料在送进过程中出现跑偏、扭曲，导致成型后的型材出现边部波浪、角度不对称的缺陷。整套机组的润滑点位集中布置在辊轴的轴承安装位置，可配套集中润滑系统实现定期自动注油，减少日常维护的工作量，适合长时间连续运转的工业生产场景。在实际产线布局中，该机组通常布置在带料校平工序之后、定长切断工序之前，

　　带料经过校平机消除内应力后进入本成型机组，经过多道次辊压逐步弯折成所需的角型截面，再由牵引机构匀速送出至切断工位完成定长裁切，整个过程可实现全连续自动化生产，相比传统折弯工艺生产效率可提升数倍，且成型后的型材长度不受折弯机工作台尺寸限制，可生产任意长度的角型型材。辊轮采用分体式装配结构，当某一成型道次的辊面出现磨损时，可单独拆卸更换对应辊片，不需要整根辊轴报废，降低长期使用的备件成本。机架的侧板采用加厚钢板焊接后整体去应力处理，再进行基准面铣削加工，保证长期承受轧制力不会出现机架变形，维持辊组之间的平行度精度。
