发动机活塞连杆组件结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:432713
  • 发动机活塞连杆组件结构设计
  • 发动机活塞连杆组件结构设计
  • 发动机活塞连杆组件结构设计
  • 发动机活塞连杆组件结构设计
  • 发动机活塞连杆组件结构设计

  活塞连杆作为内燃机曲柄连杆机构的核心传动构件,承担着将活塞往复直线运动转化为曲轴旋转运动的关键职能,广泛适配于车用汽油机、柴油机、小型通用动力机械以及固定式发电机组的动力单元中,其结构可靠性直接决定了动力输出的平顺性与整机服役寿命。在实际动力循环过程中,活塞端承接燃烧室燃气爆发产生的轴向推力,通过杆身的力传递路径将载荷传导至曲轴曲柄销,完成热能到旋转机械能的转换,整套组件需要同时承受交变爆发压力、往复惯性力以及连杆摆动产生的侧向弯矩,对结构强度与刚度匹配有着极高的工程要求。

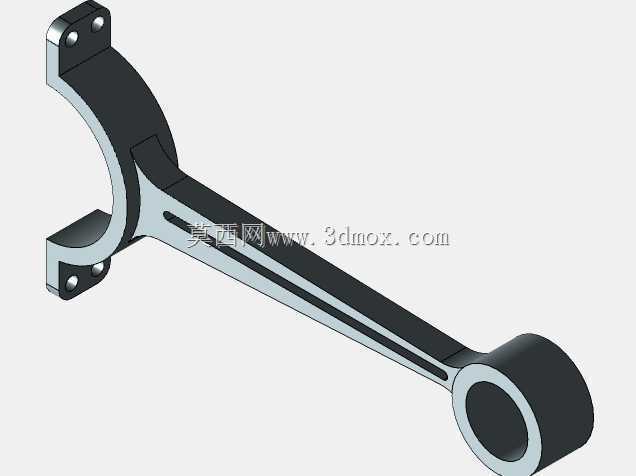

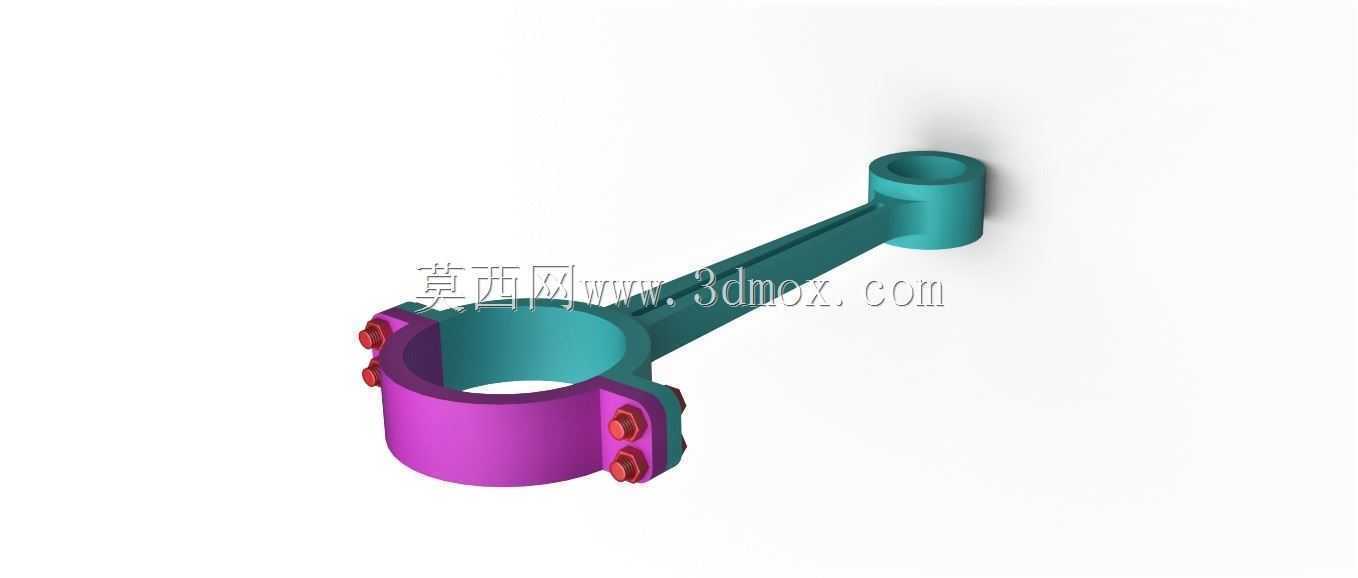

  从结构设计逻辑来看,这套连杆组件采用分体式大头设计,大头端通过配对螺栓实现与曲轴曲柄销的抱紧连接,剖分面结合定位结构保证装配后轴孔的圆度公差,避免运转过程中出现轴瓦偏磨、连接松动的问题;小头端为整圆式衬套安装结构,通过活塞销与活塞内部销座实现铰接,预留的合理配合间隙能够适配热态工况下的零件膨胀量,同时保证活塞销的转动自由度,减少铰接部位的摩擦损耗。杆身采用变截面工字形结构设计,在保证纵向抗弯、抗扭刚度的前提下尽可能降低往复运动质量,减少高转速工况下的惯性载荷冲击,杆身与大小头的过渡区域采用大圆角平滑衔接,从结构根源上降低应力集中系数,避免交变载荷下的疲劳断裂风险。

  在安装边界与尺寸适配层面,小头端孔径尺寸需要与选定规格的活塞销外径形成基孔制过渡配合,衬套压装后需保证内孔表面粗糙度与圆柱度符合滑动摩擦副的要求,同时小头端面与活塞销座之间预留合适的轴向间隙,允许活塞在热态下有微量的轴向窜动空间;大头端轴孔尺寸匹配对应曲轴的曲柄销直径,轴瓦安装后需保证合适的配合间隙,形成稳定的压力润滑油膜,连杆螺栓采用预紧力扭矩法拧紧,保证大头结合面的压紧力均匀分布,避免运转过程中出现轴瓦错位、螺栓疲劳失效的问题。整套组件的大小头中心距尺寸严格匹配对应机型的活塞行程与曲轴回转半径,压缩高度公差控制在极小范围内,保证发动机压缩比的设计精度,避免出现压缩比偏差导致的动力不足、爆震等工况异常问题。

  在实际装机应用中,连杆组件的动平衡精度需要与活塞、活塞销、活塞环等配套往复件进行重量分组匹配,同一台发动机内的各缸连杆重量差控制在允许范围内,减少曲轴运转过程中的不平衡振动。杆身表面经过强化处理后,能够更好地承受交变载荷的长期冲击,大头端的润滑油道设计能够将曲轴供给的压力机油引导至小头衬套部位,实现活塞销与衬套之间的持续润滑,降低铰接部位的磨损速率。在结构建模过程中,所有配合面的形位公差、装配间隙都经过反复校核,既保证零件加工的工艺可行性,也满足装机后的工况使用要求,能够为同类型动力组件的结构设计、改型优化提供可靠的三维结构参考。
