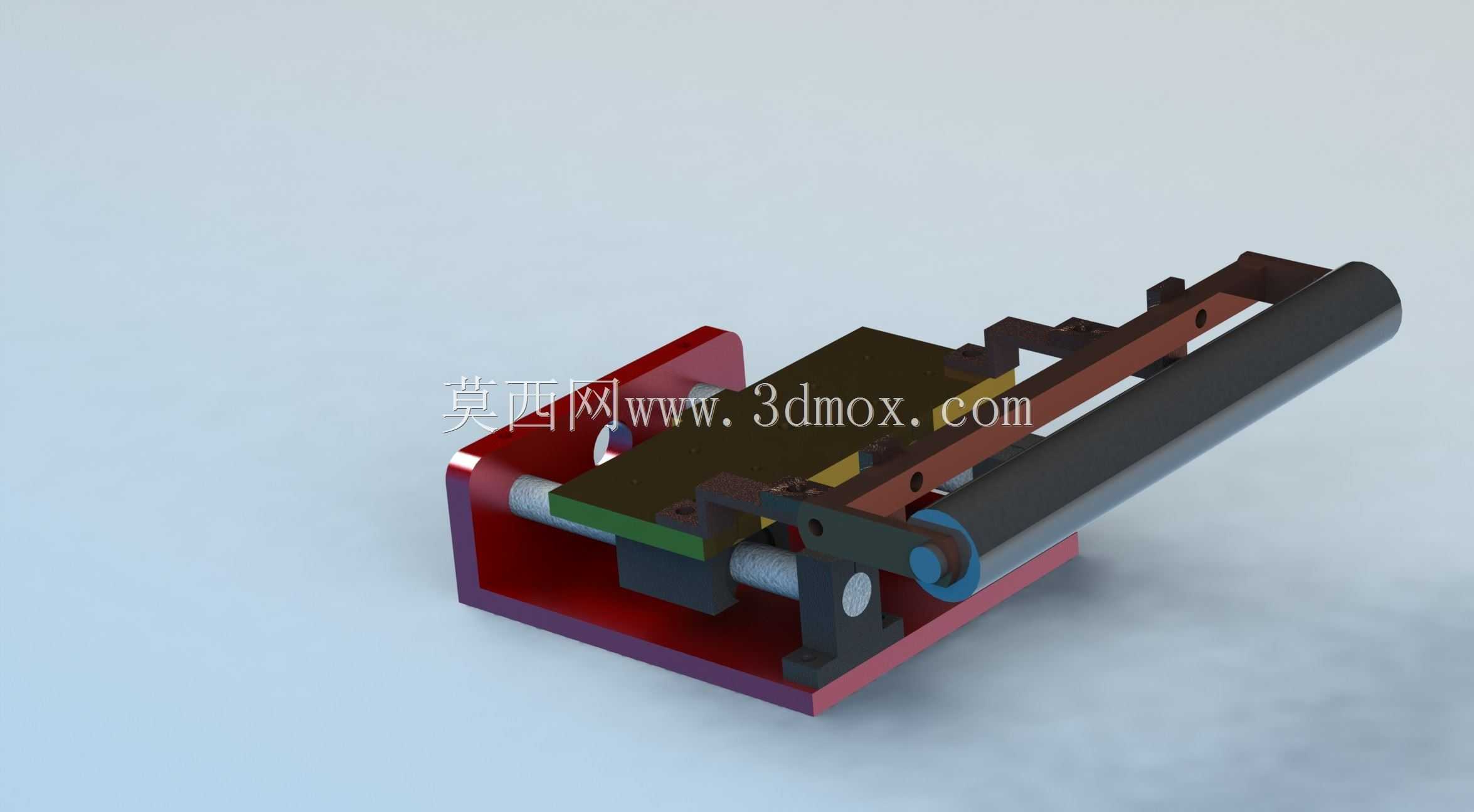

这类滚子滑动机构多应用在中小型自动化进给工位、小型工装的直线位移调节场景中,比如非标检测设备的样件推送工位、小型装配台的夹具滑移动作单元,相比纯面接触的滑动导轨结构,滚子的线接触形式能在同等安装空间下降低滑动副的摩擦阻力,减少长时间往复动作后的磨损量,在轻载、高频次短行程往复的工况下适配性更强。从结构组成来看,整套机构包含固定安装基座、承载滑台、传动丝杠、导向光轴、滚子支撑组件、端部限位挡块几个核心部分,基座采用两侧带安装耳的槽型结构,底部预留了四个沉头安装孔,可直接通过内六角螺栓固定在设备台架或者工装基板上,安装孔的孔位公差按照IT7级精度设计,能保证装配后基座的平面度误差控制在0.02mm以内,避免后续滑台运行出现卡滞。

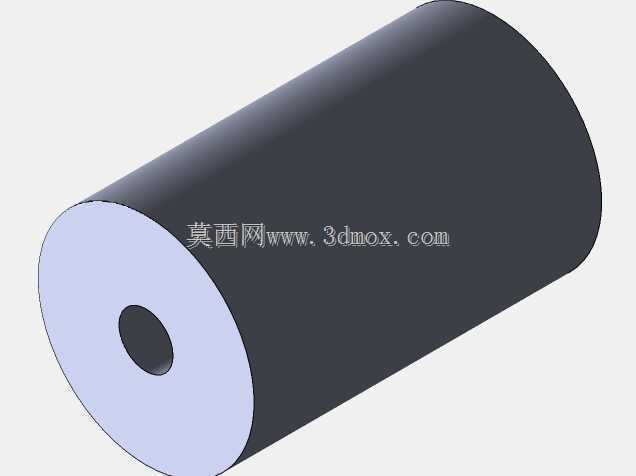

承载滑台是整套机构的动作输出端,台面预留了多组螺纹安装孔,可根据实际搭载的工装、夹具或者执行元件调整安装位置,滑台底部与导向光轴配合的位置嵌入了带保持架的滚子组件,滚子与光轴外圆呈线接触,相比传统铜套滑动结构,摩擦系数可降低60%左右,在手动调节或者小扭矩电机驱动的场景下,动作响应更灵敏,不会出现低速爬行的问题。传动部分采用的是梯形丝杠传动,丝杠两端通过带座轴承固定在基座两端的立板上,其中一端延伸出立板预留了联轴节安装位,既可以搭配手轮做手动调节使用,也可以连接步进电机、伺服电机实现电控自动进给,丝杠螺母与滑台底部通过法兰刚性连接,螺母座的位置设计了微调结构,装配时可调整螺母与丝杠的同轴度,补偿加工带来的形位公差,
降低传动过程中的卡顿感。导向部分采用两根平行布置的光轴作为导向基准,光轴两端通过紧定螺钉固定在基座立板的安装孔内,光轴的外圆粗糙度控制在Ra0.8以下,表面做淬火处理提高硬度,延长与滚子配合的使用寿命,两根光轴的平行度公差在装配时要求控制在0.015mm/100mm以内,避免滑台运行过程中出现别劲的情况。设计过程中优先考虑了安装边界的适配性,整套机构的整体宽度控制在120mm以内,总长度可根据实际行程需求调整,常规100mm行程的版本总长度在260mm左右,高度方向从基座底面到滑台台面的尺寸为55mm,不会占用过多的设备安装空间,适合在紧凑的非标设备内部布置。端部的限位结构采用硬限位与缓冲垫结合的形式,
基座两端立板内侧安装了聚氨酯缓冲垫,当滑台运行到行程端点时,滑台侧面的挡块会先接触缓冲垫,吸收冲击动能,避免硬碰撞带来的零件变形或者定位精度偏移,同时缓冲垫的安装位置可通过垫片调整,以此微调机构的实际有效行程,适配不同的工位动作需求。在实际选型应用时,需要根据搭载的负载重量核算滚子的接触应力,这套结构的额定静负载在15kg左右,适合搭载小型检测探头、点胶阀、小型夹具等轻载执行元件,不适合重载冲压、重型工件输送这类大负载场景。装配过程中需要先将导向光轴固定在基座上,再预装滑台与滚子组件,调整滚子与光轴的预紧力,预紧力过大会增加滑动阻力,过小则会出现滑台晃动、间隙过大的问题,调整到位后再安装丝杠与传动组件,手动转动丝杠确认滑台全程运行无卡滞后,再锁紧各部位的紧定螺钉。日常维护时只需要定期在光轴与滚子接触位置、丝杠螺纹面涂抹少量锂基润滑脂,即可保证长时间运行的精度稳定性,相比直线导轨加滑块的标准组件,这类集成式的滑动机构成本更低,结构更简单,在对成本敏感、负载不大的非标自动化场景中应用十分广泛,很多小型工装的位置调节、教学演示用的机械结构实训台也会采用这类结构,既能够清晰展示直线滑动传动的结构原理,也具备实际的工位动作承载能力。
