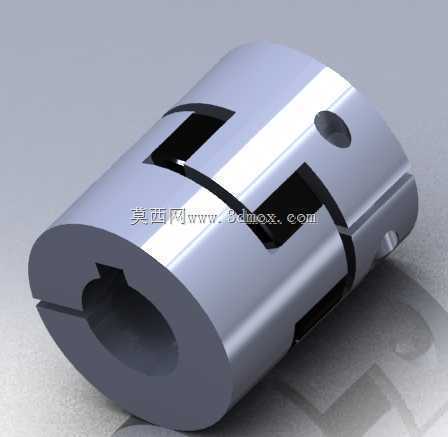

夹壳式径向装拆洛夫乔伊联轴器结构

　　这类夹壳结构的洛夫乔伊联轴器，在中小功率传动场景里的适配性极强，尤其是那些后期运维不允许大范围挪动电机或从动端设备的工位，比如包装线的分度辊驱动、小型输送线的辊筒传动、实验室台架的动力输出端，都能看到这类结构的应用。和传统的凸缘联轴器、弹性套柱销联轴器不同，它不需要在装配时把轴端从轴向串入联轴器内孔，径向开合的夹壳结构，只需要拧松夹壳的紧固螺栓，就能直接把联轴器卡装到两根对接轴的指定位置，对于已经完成整机布线、接管的设备改造现场，能省下至少三分之二的拆装工时，不用拆移电机、不用重新找正整机的水平基准，只需要保证两根轴的对中精度在允许范围内，就能完成更换或装配。

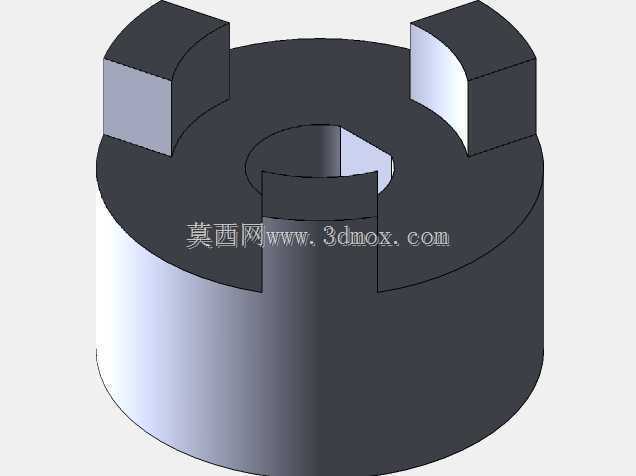

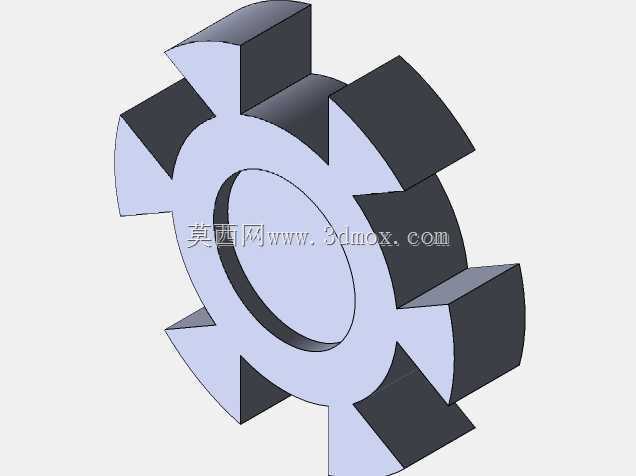

　　从功能特性上看，这款联轴器的夹壳结合面做了精准的止口定位，两半夹壳合装时不会出现径向错位，内孔的键槽是贯通式加工，和轴上的平键配合后，能稳定传递额定扭矩，不会出现键侧啃噬、打滑的问题。夹壳外侧的开槽结构，是特意做的应力释放设计，当螺栓锁紧时，夹壳能均匀抱紧轴表面，不会因为局部应力过大导致轴表面出现压痕，同时也能补偿两根对接轴之间微小的径向、角向偏差，补偿量虽然不如弹性膜片联轴器大，但对于常规加工精度的设备安装场景完全足够，毕竟多数通用设备的安装对中误差都在0.1mm以内，这个补偿余量完全能覆盖安装偏差带来的附加载荷。

　　设计这款结构的时候，首先要核算的是夹壳抱紧力和键连接的承载匹配度，不能单靠抱紧摩擦力传递扭矩，平键的承载要覆盖额定扭矩的1.5倍以上，抱紧结构主要是承担轴向定位和抵消冲击载荷下的键侧间隙。夹壳的壁厚要根据传递的最大扭矩来核算，不能为了省料做的过薄，否则螺栓锁紧时夹壳会出现微变形，导致内孔和轴的配合面出现间隙，高速运转时就会产生振动。内孔的公差一般选H7/k6的过渡配合，既不会因为过盈量太大导致装拆困难，也不会因为间隙过大出现运转时的偏心晃动。夹壳上的螺栓孔位置要做对称分布，保证锁紧时两半夹壳的受力均匀，螺栓的预紧力要按照对角线顺序逐步拧紧，避免单侧受力导致夹壳偏斜。

　　从安装边界来看，这类联轴器的径向尺寸比同扭矩规格的弹性联轴器略大，所以设计安装空间时，要在联轴器径向预留至少10mm的操作空间，方便扳手拧紧紧固螺栓，轴向的安装长度只需要覆盖两根轴的插入深度即可，不需要预留轴向窜动的额外间隙，因为夹壳锁紧后会把两根轴的轴向位置完全固定，适合那些不允许轴有轴向窜动的传动场景。轴端插入联轴器的深度要做明确的限位，不能让两根轴的端面在联轴器内部顶死，要留1-2mm的间隙，避免轴受热伸长时顶弯联轴器或者造成轴承额外载荷。夹壳外侧的观察孔，是用来对位平键位置的，装配时可以通过这个孔确认平键是否完全卡入键槽，避免出现键没装到位就锁紧螺栓的问题，这点在现场装配时非常实用，不用反复拆开夹壳检查键的配合位置。

　　实际使用中，这类联轴器的维护成本极低，没有易损的弹性元件，只要定期检查螺栓的预紧力，就能保证长期稳定运行，不像弹性套柱销联轴器需要定期更换老化的橡胶套，也不像膜片联轴器存在膜片疲劳断裂的风险，适合那些连续运转、运维间隔长的通用传动工位。在做三维建模的时候，要特别注意夹壳结合面的配合公差、键槽的对称度、螺栓孔的位置度，这些形位公差直接影响装配后的运转精度，如果键槽对称度超差，装配后轴和联轴器会出现偏心，高速运转时就会产生周期性振动，影响轴承的使用寿命。另外夹壳的开合缝隙要均匀，合装后缝隙的偏差不能超过0.05mm，否则会导致抱紧力不均，出现局部打滑的问题。
