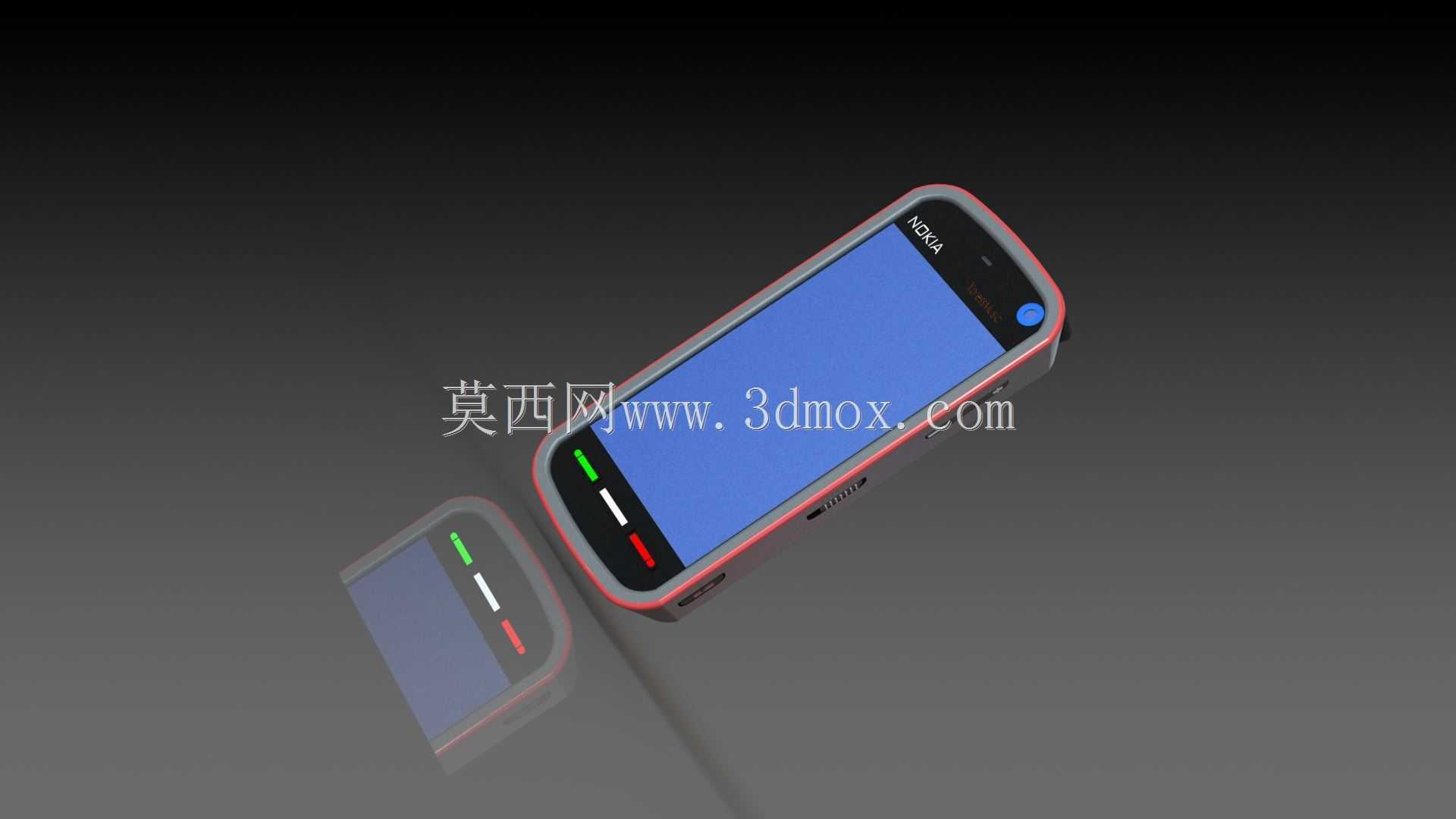

诺基亚XpressMusic音乐手机外观结构三维数模

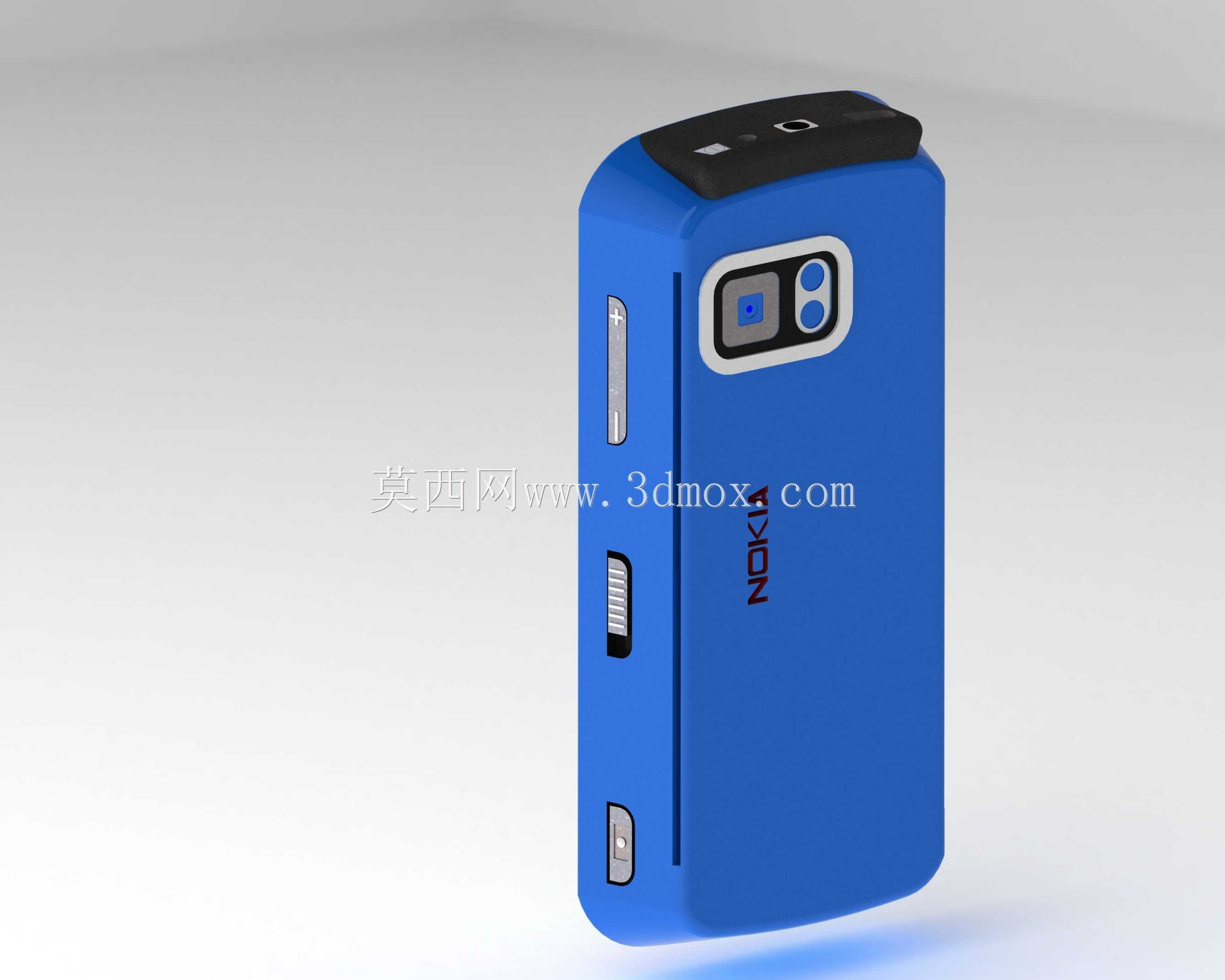

　　本次呈现的三维数模还原了经典直板音乐手机的完整外观与结构细节，建模过程中严格遵循手持通讯设备的人体工学设计逻辑，所有曲面过渡、按键布局、接口位置均参考实机测绘数据搭建，可直接用于消费电子外观方案验证、复古数码产品复刻设计、教学演示场景的结构展示环节。从实际使用场景出发，这类音乐手机在功能机时代主要面向年轻消费群体，核心用途是提供便携的移动通讯服务与随身音乐播放功能，因此建模时重点还原了机身侧面的专属音乐控制按键、顶部的电源与耳机接口区域、背部的摄像头模组与品牌标识区域的结构关系，确保各功能部件的位置与实机操作逻辑完全匹配。设计思路上，整机采用一体化直板机身架构，背部做了微弧曲面处理，贴合单手握持时的手掌弧度，

　　侧面按键的凸起高度控制在0.8mm，既保证盲操作时的触感反馈，又不会因为凸起过高导致口袋内误触；机身侧边的存储卡槽、充电接口做了内凹式边界处理，匹配对应防尘塞的安装尺寸，接口内部的卡位结构也做了简化还原，能够直观展示外接配件的装配关系。外形尺寸方面，整机长度控制在110mm，宽度47mm，厚度15mm，属于典型的便携直板手机尺寸范畴，安装边界上，屏幕区域的下沉深度为1.2mm，匹配钢化膜或保护屏的粘贴间隙，背部摄像头模组的凸起高度为1.5mm，设计保护套时需要预留对应的避让空间，侧边按键的按压行程为0.3mm，建模时保留了按键与机身壳体之间0.1mm的装配间隙，符合实际注塑零件的公差配合要求。从结构拆分角度，数模区分了前壳、后壳、

　　按键、摄像头装饰件、顶部端盖几个独立的结构部分，各部件之间的卡扣连接位置做了隐性标识，能够帮助结构设计初学者理解直板手机的壳体装配逻辑；背部的品牌标识采用凹刻处理，深度0.2mm，对应实际生产中的镭雕或模内注塑工艺位置。在产品功能特性的还原上，专门针对音乐手机的专属设计做了细节呈现：侧边的音乐播放控制键采用分段式设计，分别对应播放/暂停、上一曲、下一曲功能，按键表面做了防滑纹理处理，提升盲操作的识别度；机身底部的麦克风拾音孔做了阵列式小孔建模，孔径0.8mm，孔间距1.2mm，符合声学结构的开孔要求；背部的扬声器出声孔位置预留了对应的音腔空间边界，能够直观展示音腔与壳体的配合关系。建模过程中所有圆角处理均遵循消费电子产品的设计规范，

　　机身外轮廓的大圆角半径为8mm，按键边缘的小圆角半径为0.5mm，既避免尖锐棱角带来的握持不适感，也符合注塑模具的脱模工艺要求，不会出现倒扣或壁厚不均的结构问题。对于面向三维建模从业者的参考价值而言，这个数模完整展示了消费电子类产品从外观曲面搭建到结构细节拆分的全流程逻辑，尤其是曲面与实体结构的衔接处理、不同材质部件的分件线设计、功能按键与壳体的间隙配合等细节，都可以作为直板手持设备建模的参考案例；在教学场景中，这个数模也可用于讲解人体工学在手持产品设计中的应用，帮助学习者理解尺寸、弧度、按键位置如何共同影响产品的实际使用体验。需要说明的是，数模对内部主板、电池等不可见结构做了简化处理，重点聚焦于外观与外部交互结构的还原，适合用于外观方案评审、手板制作前的尺寸校验、复古数码产品的周边衍生设计等场景，所有外部尺寸均经过实机比例校准，不存在比例失真或结构错位的问题，能够直接导入渲染软件生成产品展示图，也可用于3D打印制作等比例外观手板，验证握持手感与按键布局的合理性。
