智能手机外观结构三维数模设计

　　做消费电子结构设计这些年，手机类产品的外观建模是最考验细节把控的项目之一，这次完成的智能手机外观结构数模，完全围绕量产前的结构验证场景搭建，可直接用于手板打样前的干涉检查、外观评审以及配套配件的适配开发。从实际应用场景来看，这类数模首先服务于产品研发阶段的跨部门协同，ID团队确认外观曲面的光影效果，结构团队核对内部堆叠的空间余量，供应链端的壳体厂商也能基于数模提前评估模具开模的拔模角度、壁厚均匀性，避免后期开模出现缺胶、翘曲等量产问题。

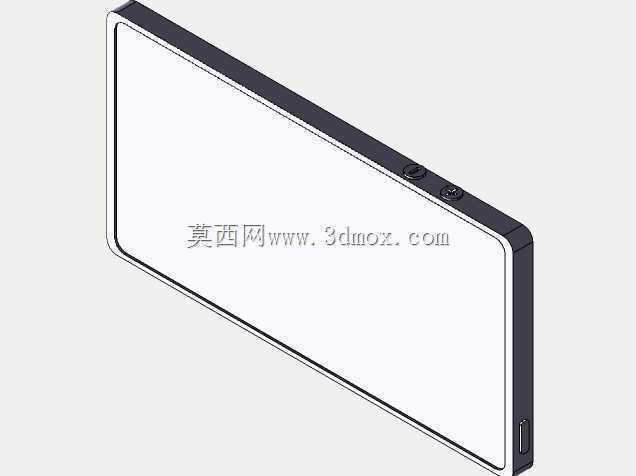

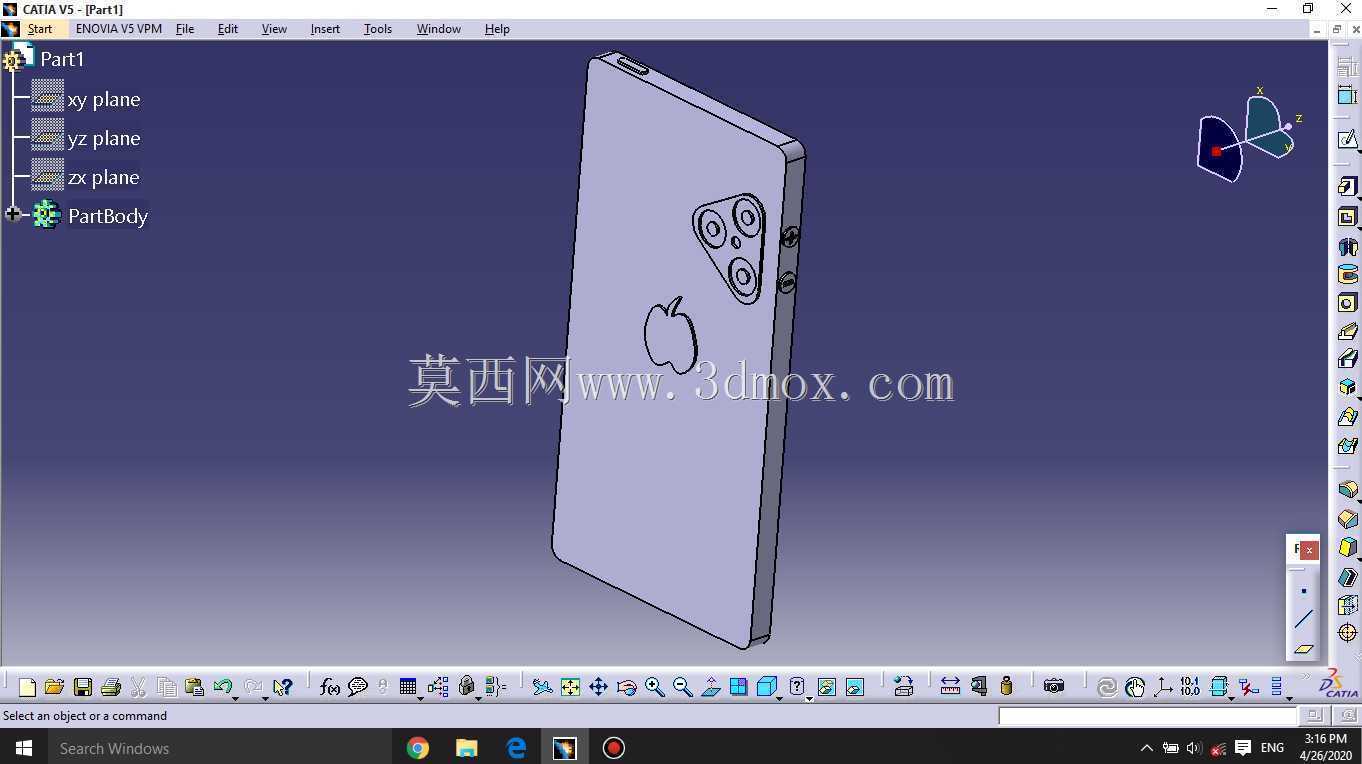

　　建模过程中最先敲定的是整机的安装边界尺寸，整机厚度控制在常规旗舰机型的7.8mm区间，长度143.6mm、宽度70.9mm，所有外轮廓的R角统一做了连续曲率过渡，避免不同曲面拼接处出现G0连续的硬棱，手持握持时的边缘贴合度也做了针对性优化，侧边中框的弧度从正面玻璃边缘一直延伸到背面盖板，单手握持时的压感区域刚好落在手掌肌肉的贴合位置，不会出现直角中框硌手的问题。背面的摄像头模组区域做了独立的凸台设计，凸台高度控制在1.8mm，刚好覆盖后置多摄的镜头光学总长，模组内部的三个镜头开孔、闪光灯开孔的位置度公差在数模里预留了0.1mm的装配间隙，避免后期组装时出现镜头圈偏位的问题，苹果标识的区域做了0.05mm的下沉凹槽，可适配后期LOGO的贴膜或者金属嵌件安装工艺。

　　从功能特性的匹配来看，数模完整还原了侧边按键的位置布局，音量键、电源键的凸起高度做了0.3mm的按压行程预留，按键与中框开孔的单边间隙控制在0.15mm，既保证按键按压时无卡滞，也能避免日常使用中灰尘、水渍从缝隙进入机身内部。机身底部的开孔区域预留了扬声器出声孔、充电接口、麦克风收音孔的对应位置，所有开孔的边缘都做了0.1mm的C角倒角，避免加工时出现边缘崩边的问题。建模时特意将中框、背面盖板、摄像头装饰圈拆分为独立的实体特征，方便后续做不同材质的渲染验证，比如中框做铝合金阳极氧化、背面做玻璃AG蚀刻效果时，可直接给不同零件赋予对应材质属性，不需要重新拆分曲面。

　　设计思路上没有做过多夸张的异形结构，完全围绕量产可行性做曲面优化，所有外观面的拔模角度都控制在1.5度以上，满足注塑或者CNC加工的工艺要求，壁厚均匀性偏差不超过0.2mm，避免后期成型时出现缩痕。整机的内部空腔预留了常规手机堆叠的空间余量，主板区域、电池区域、摄像头模组区域的边界都做了避让标识，后续结构工程师做内部零件堆叠时，可直接基于这个外观数模做内部结构的细化，不需要重新调整外轮廓尺寸。在曲面搭建时全程采用G2连续的曲面构建方式，所有曲面的斑马线检查都做到顺滑无扭曲，避免后期手板打样出来后，表面出现光影不顺的波纹，影响外观评审的判断。

　　对于配件厂商来说，这个数模也可直接用于手机保护壳、钢化膜、镜头膜等配套产品的开发，数模里的所有外轮廓尺寸都和实际量产机型的尺寸公差保持一致，基于这个数模做的保护壳，开孔位置、边缘贴合度都能做到精准匹配，不需要反复测绘真机调整尺寸。做建模评审时，特意核对了机身各个转角的曲率变化，比如四个边角的R角从正面到背面的过渡是连续变化的，不会出现保护壳安装后边角翘起的问题，摄像头凸台的周边轮廓也做了精准的尺寸还原，镜头膜的定位可直接贴合凸台的内边缘，不会出现贴歪的情况。
