可移动食品液体搅拌混合设备结构设计

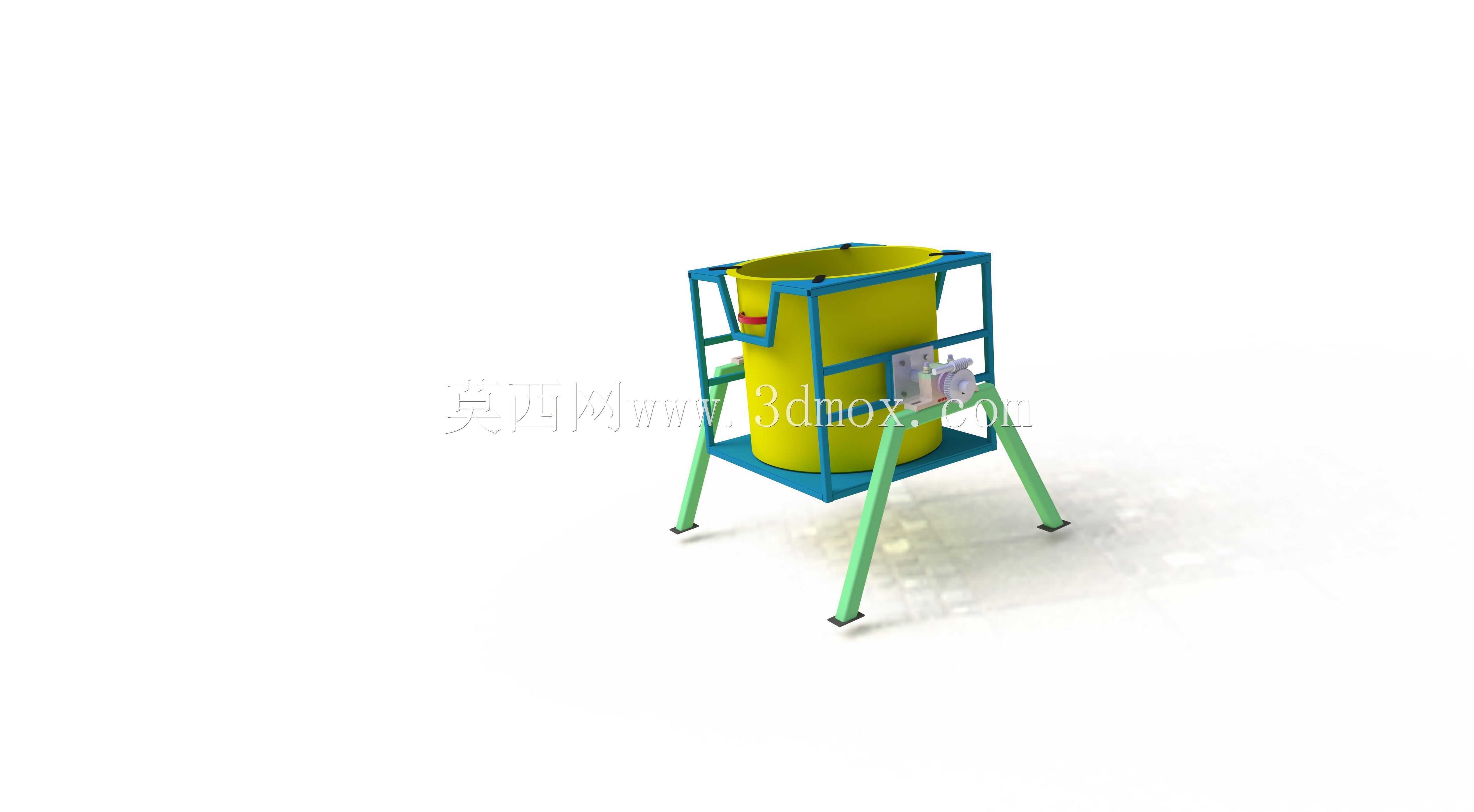

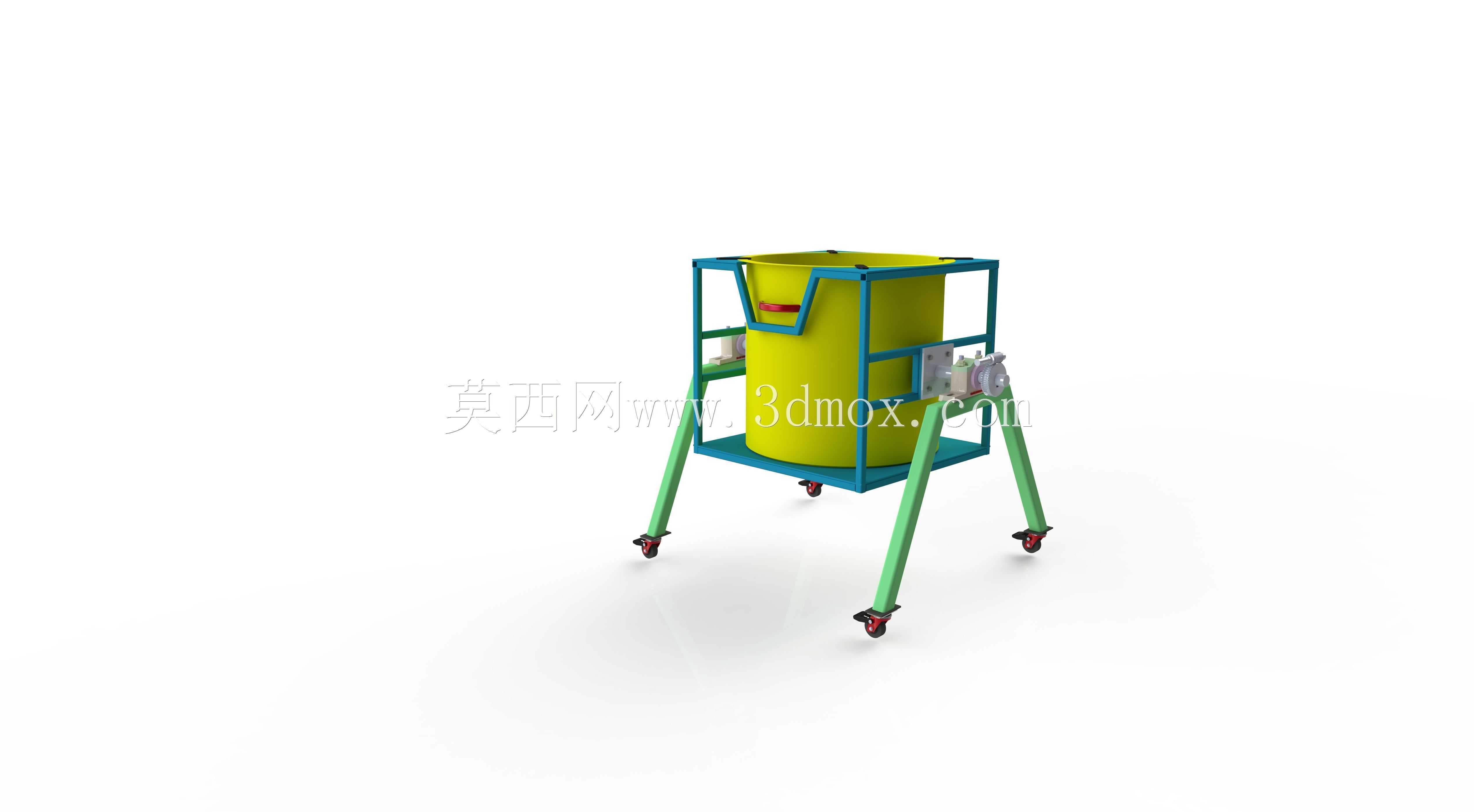

　　在食品加工的中小批量预处理环节，经常会遇到小批量食用油脂、风味糖浆、液态配料的均匀混合需求，这类场景往往不需要大型连续生产线的固定式搅拌设备，反而对设备的移动灵活性、场景适配性有更高要求，这款50升容积的食品液体混合设备，就是针对这类分散式配料、小批量多工位切换的作业场景设计的。从结构布局来看，设备整体采用立式桶体搭配三脚支撑的架构，支撑腿选用轻质高强度的型材制作，向外倾斜的支腿角度经过受力校核，在满料状态下整机重心落在支撑脚围成的三角形区域内部，即使在车间略有坡度的环氧地坪上移动，也不会出现侧翻风险。每个支腿末端都配置了带刹车的万向脚轮，日常转场时单人即可推动设备在配料间、灌装位、暂存区之间切换，到达作业位置后踩下脚轮刹车，

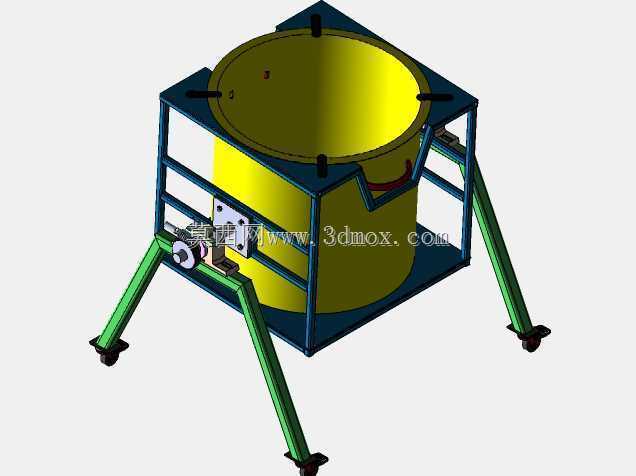

　　就能将设备牢牢固定，避免搅拌作业过程中设备移位。搅拌桶采用食品接触级的亮黄色材质制作，桶身做了圆弧过渡设计，没有清洁死角，桶壁厚度经过计算，在盛装50升液态物料时不会出现鼓胀变形，桶体上部设置了外翻的桶沿，既可以提升桶口的结构强度，也能避免搅拌过程中液体溅出后顺着桶壁流到地面。桶体通过蓝色的框架式抱箍固定在支架上，抱箍和桶壁之间设置了软质缓冲垫，既可以避免硬接触刮伤桶身，也能吸收搅拌作业时产生的小幅振动，降低整机运行的噪音。设备的搅拌驱动组件集成在桶体侧方的框架安装位上，没有采用传统的顶部悬臂搅拌结构，这种侧装的设计一方面降低了整机的整体高度，方便在层高有限的车间内使用，另一方面也避免了顶部驱动结构滴油、落灰污染物料的风险，

　　符合食品加工场景的卫生要求。驱动组件的安装位置做了可调节设计，可以根据不同物料的搅拌需求，调整搅拌桨的伸入深度，在混合低粘度的食用油脂时，可以将桨叶调整到中下部位置，形成上下循环的流场，避免重质组分沉在桶底；在混合粘度稍高的糖浆类物料时，可以适当提升桨叶高度，扩大搅拌的作用范围，减少桶壁处的搅拌死角。从安装边界来看，设备支腿展开后的最大占地直径约为800毫米，整机高度约为1100毫米，不需要额外做地基固定，只要是平整的硬质地面都可以放置使用，对作业场地的要求极低，既可以在正规食品生产车间使用，也能适配小型作坊、餐饮中央厨房的作业环境。设备的框架部分做了圆角处理，所有突出的连接螺栓都配置了防护帽，避免作业人员走动时磕碰受伤，

　　桶体侧面设置了内嵌式的把手，方便在清洁的时候将桶体从抱箍中取出，单独对桶内进行冲洗消毒，不需要挪动整个支架，降低清洁作业的劳动强度。在实际使用过程中，这款设备可以覆盖从原料预混、小批次配方调配到半成品暂存搅拌的多个工序，不需要配置复杂的管线连接，接通电源即可投入使用，对于多品种小批量的食品生产场景来说，既可以减少设备的重复投入，也能降低不同物料切换时的清洁成本，避免不同批次物料之间的交叉污染。设计过程中特意控制了整机的重量，空机状态下整体重量不超过35公斤，即使是没有搬运设备的小型场所，两名作业人员配合也可以将设备抬上操作台或者转运车辆，适配更多元的使用需求。搅拌作业的转速设置在合理区间，既可以保证液态物料在3-5分钟内达到均匀混合的效果，也不会因为转速过高导致液体飞溅、卷入过多气泡影响后续灌装或加工工序。
