立式射流冲击试验装置结构设计

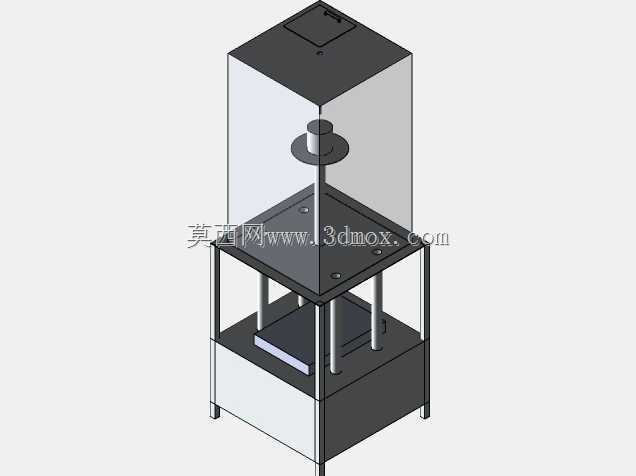

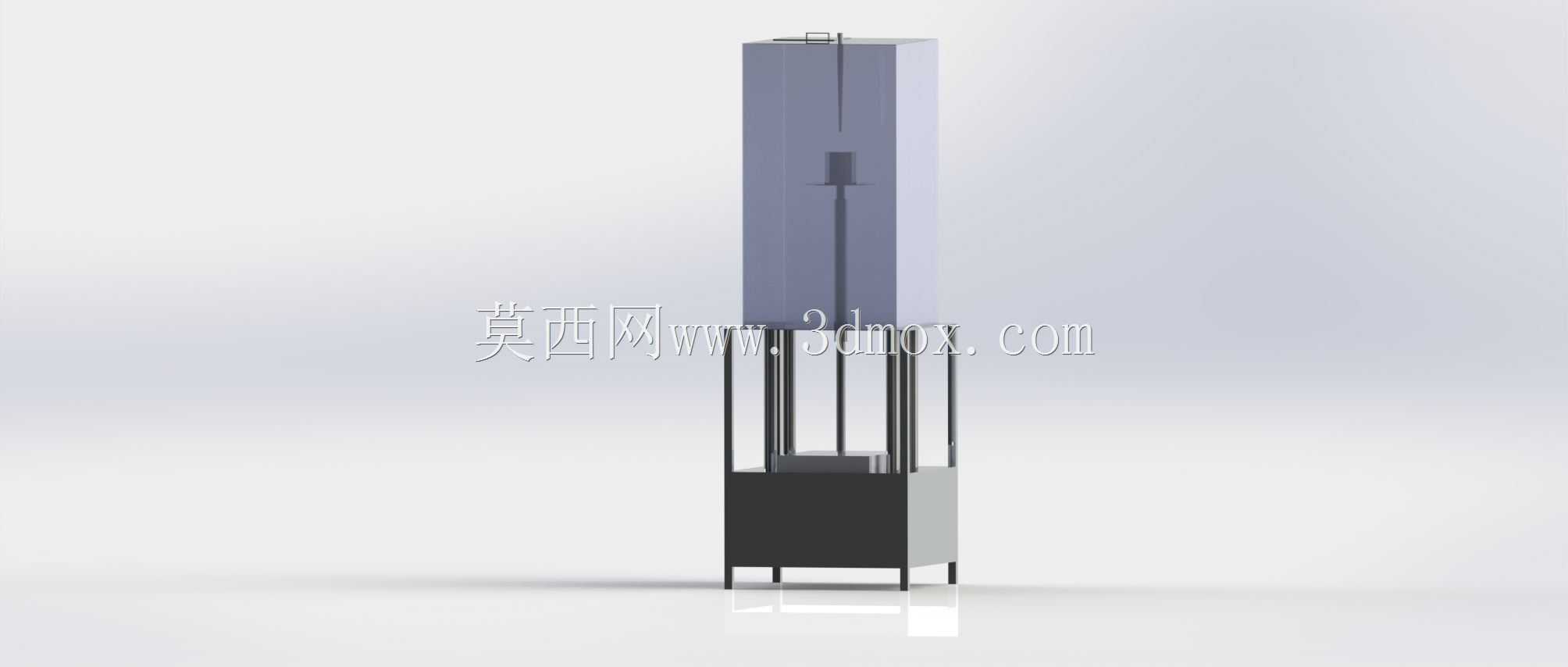

　　在材料耐冲蚀性能验证、高压射流工艺参数标定、零部件抗冲击疲劳测试这类场景中，射流冲击试验设备是实验室与中试产线不可或缺的测试载体，这套立式结构的试验装置，从安装边界到功能模块的排布，都围绕测试场景的实际需求做了针对性的结构优化。不同于卧式布局的试验设备容易出现的射流轨迹偏移、试样装夹同轴度难校准的问题，这套装置采用上下分层的立式框架结构，下部为集成式储液与动力承载舱，上部为封闭测试腔与射流执行机构安装段，中间通过四根高强度立式支撑型材做结构连接，既保证了整体框架的刚性，也预留了足够的操作空间用于试样装夹、参数调试。从安装边界来看，设备整体占地尺寸适配常规实验室标准试验台的摆放要求，底部支撑脚做了可调水平的结构设计，

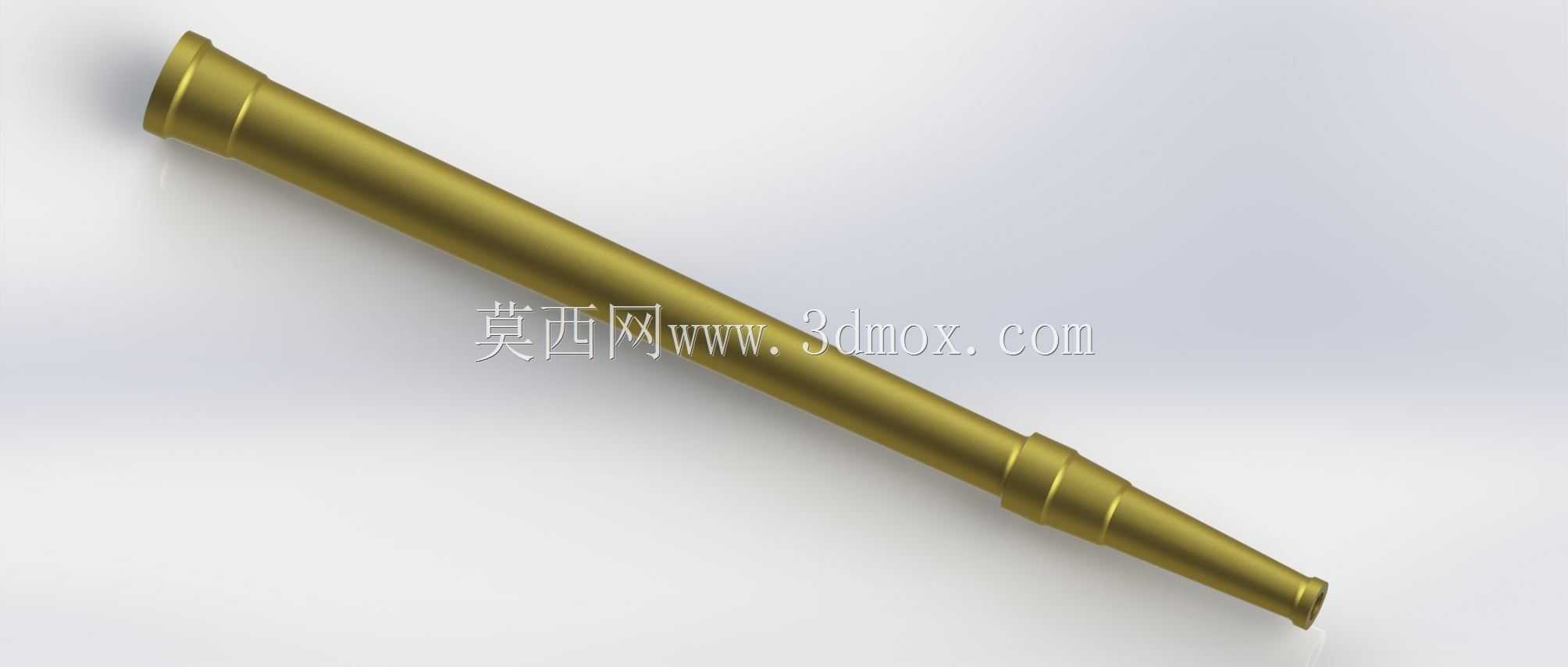

　　可抵消地面不平整带来的框架倾斜问题，避免射流喷射角度出现偏差影响测试数据准确性；上部测试腔做了半封闭的防护设计，既可以阻挡高速射流飞溅造成的安全隐患，也预留了观察窗口用于监测试验过程中射流与试样的作用状态，不需要额外加装外置防护挡板，减少了现场安装的附属工作量。设备的功能模块排布完全贴合试验操作的流程逻辑：下部舱体内部预留了储液腔、高压泵组、管路排布的安装空间，舱体侧面预留了管路维护的快拆口，日常更换过滤元件、检修泵组时不需要拆解整体框架；上部测试腔内，射流喷嘴安装在可上下调节位置的滑台结构上，可根据不同测试标准调整喷嘴与试样表面的作用距离，试样装夹台位于测试腔下部中心位置，做了可更换的夹具接口设计，可适配平板类、异形零部件类、

　　涂层试样类等不同形态的被测件，不需要重新设计装夹结构就能覆盖多数常规射流冲击测试需求。从设计思路上，这套装置没有采用复杂的多轴联动结构，而是把核心设计重心放在测试稳定性与操作便捷性上：框架支撑件采用标准型材拼接，所有连接位置都做了定位止口设计，装配时不需要反复调校同轴度，后期更换易损件时拆装效率更高；射流管路沿立式支撑件的内侧排布，做了分段固定结构，避免高压射流输送过程中管路振动传递到框架上，导致喷嘴位置出现微幅偏移；测试腔底部做了导流回流结构，试验过程中喷射出的介质可通过导流槽回流到下部储液腔，配合过滤组件实现介质循环利用，减少测试过程中的介质损耗。实际应用中，这套设备可覆盖材料表面抗射流冲蚀性能测试、高压水射流工艺参数验证、

　　零部件表面射流强化效果验证等多个场景，装夹不同的夹具组件后，还可完成射流切割、射流清洗类工艺的参数预试验，不需要在量产线上直接做工艺调试，降低工艺验证的成本与风险。设备的上部结构做了加高设计，可适配更长行程的喷嘴调节滑台，针对需要长距离射流加速的特殊测试场景，不需要对主体框架做改造就能升级执行组件；下部舱体的承载能力做了冗余设计，可适配更大功率的高压泵组，满足更高压力等级的射流测试需求，整体结构的拓展性可以覆盖多数常规科研与工业测试的使用要求。不同于通用型测试设备为了兼容多场景做的冗余结构设计，这套装置的所有结构细节都围绕射流冲击测试的核心需求做了取舍：没有多余的外置操作面板突出结构，所有控制接口都布置在下部舱体的侧面，避免试验过程中飞溅的介质渗入控制元件造成故障；试样装夹位置的操作高度符合人体工程学要求，操作人员站在设备正面即可完成试样装夹、喷嘴位置调整等常规操作，不需要借助登高工具或者俯身操作，长时间做试验时的操作疲劳度更低。框架的所有棱角位置都做了倒钝处理，测试腔的开合位置做了安全联锁的安装位，后期加装安全防护组件时不需要额外在框架上打孔焊接，直接利用预留的安装接口即可完成装配，符合实验室设备的安全设计规范。
