三菱车型车轮安装支撑固定支架结构

项目分类:汽车类 发布时间:2021-12-04 ID:432736
  • 三菱车型车轮安装支撑固定支架结构
  • 三菱车型车轮安装支撑固定支架结构
  • 三菱车型车轮安装支撑固定支架结构

  在乘用车辆底盘行走系统的配套结构设计中,车轮支架是连接车轮总成与悬架、转向机构的核心承载部件,直接决定车轮定位参数的保持能力、行驶过程中的载荷传递效率以及颠簸工况下的结构可靠性,这类部件的设计需要同时兼顾静态承载强度、动态冲击冗余、安装适配精度以及长期使用的抗疲劳性能,不能仅依靠理论计算完成结构定型,必须结合实际装车边界做针对性的结构优化。

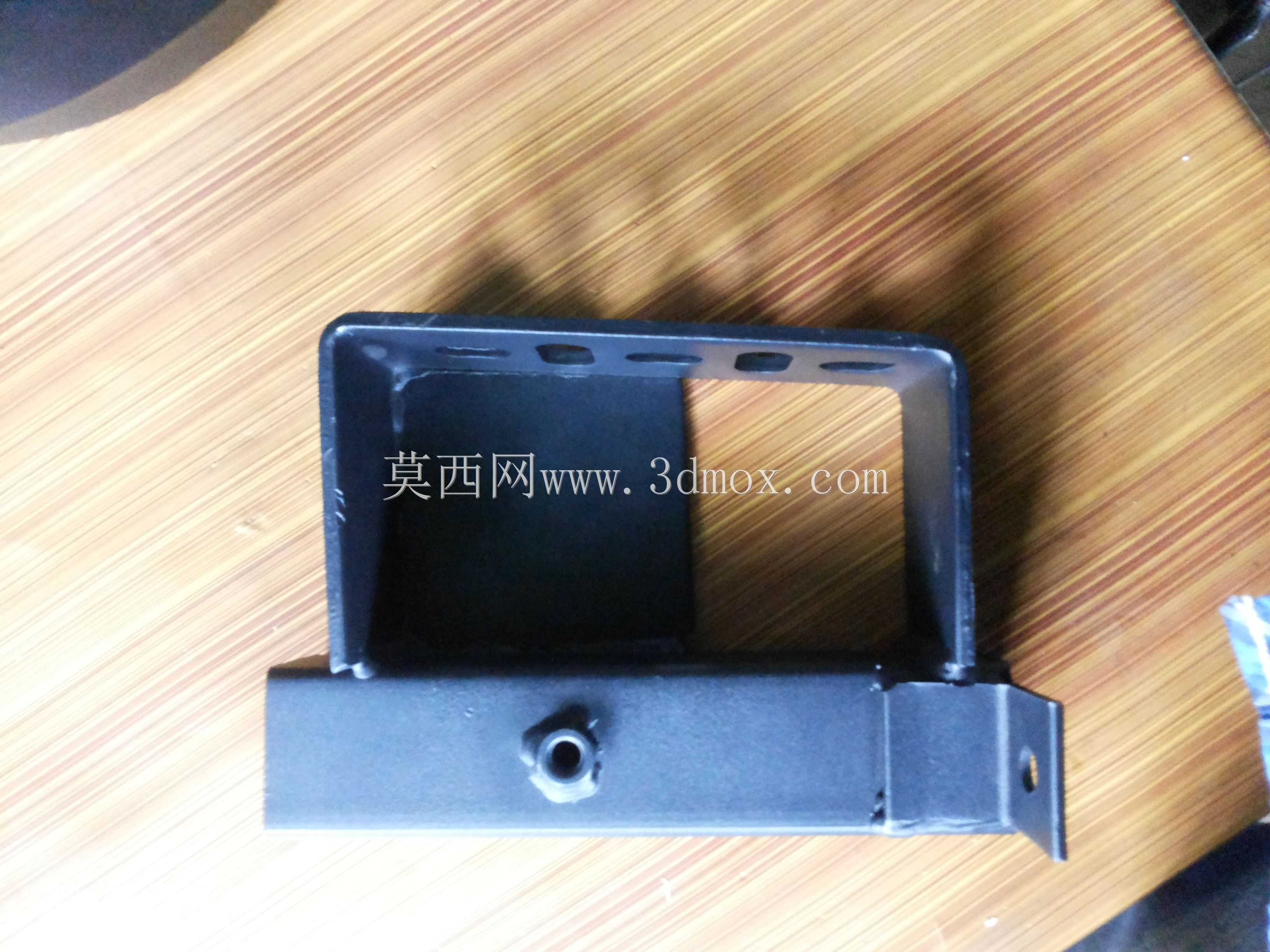

  本次设计的车轮适配支架,主要面向三菱系列乘用车型的前轮或后轮安装位做配套适配,结构主体采用方管型材作为主承载梁,方管的截面选型经过多轮载荷校核,在保证足够抗弯、抗扭截面模量的前提下,尽可能控制结构自重,避免增加簧下质量影响车辆的操控响应性能。主承载梁的一端设计为方形开口结构,用于和悬架下摆臂或者转向节的对应安装位做插接配合,插接深度经过匹配计算,既保证配合面有足够的接触面积分散集中应力,也不会因为插接过长导致装配干涉,开口端的边缘做了倒角处理,方便装配过程中的导向对位,减少现场装配的对位难度。

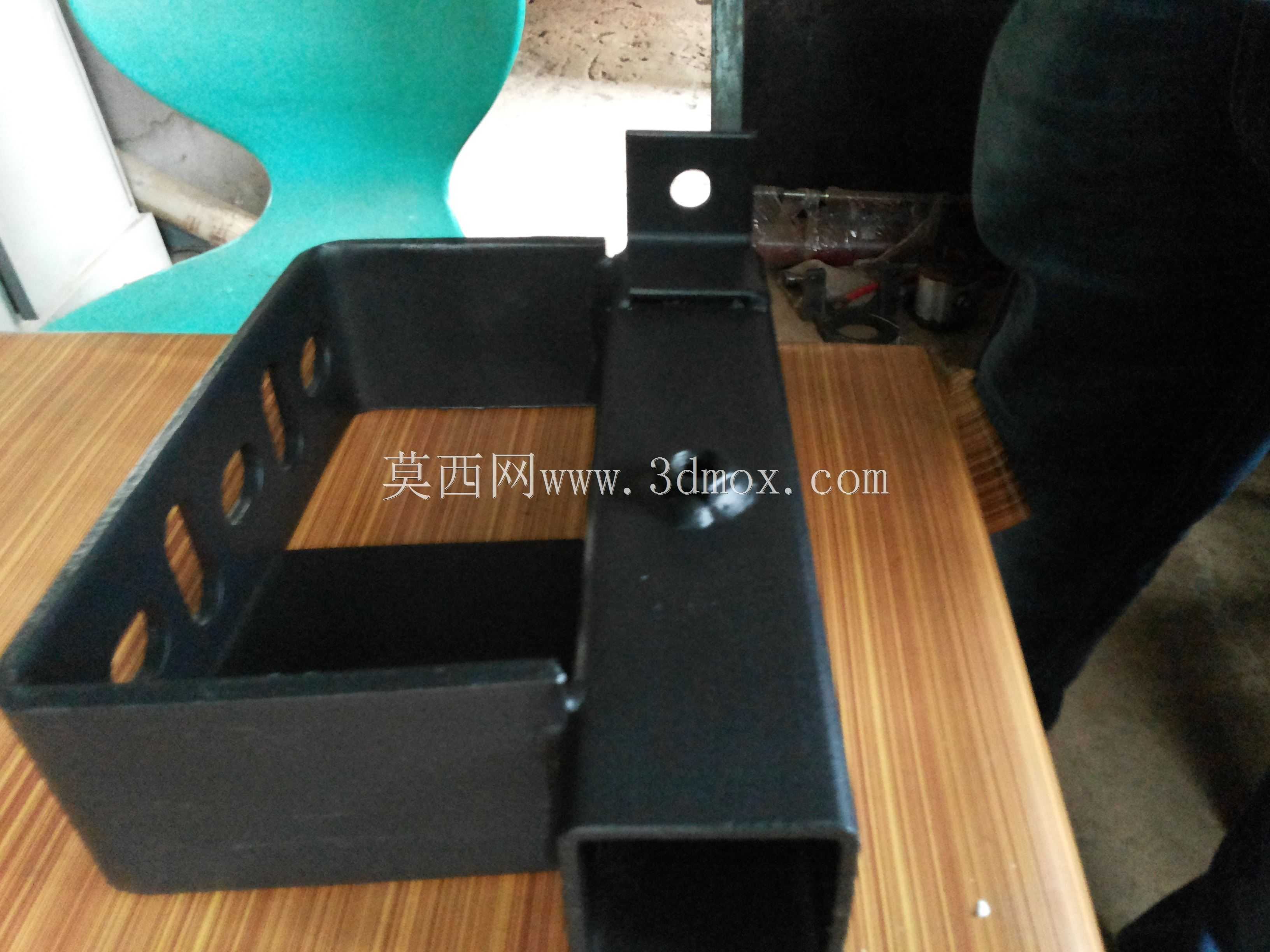

  支架上部设计有框型的限位安装结构,这个结构主要用于固定车轮周边的线束、制动管路或者轮速传感器的安装支架,框型结构的内部空腔预留了足够的走线空间,避免车辆行驶过程中管线和支架发生摩擦破损,框体上预留的多个安装孔位,孔位的位置精度控制在±0.1mm范围内,保证配套附件安装后不会出现错位拉扯的问题。支架侧面设计有带安装孔的延伸支耳,支耳部分采用和主承载梁一体化的焊接结构,焊接位置做了应力释放的圆角过渡,避免应力集中导致焊缝在长期交变载荷下出现开裂,支耳上的安装孔用于和减震器下端或者转向拉杆的球头做连接配合,孔内预留了衬套压装的余量,可根据实际使用需求压装橡胶衬套或者金属衬套,过滤行驶过程中传递到车身的振动。

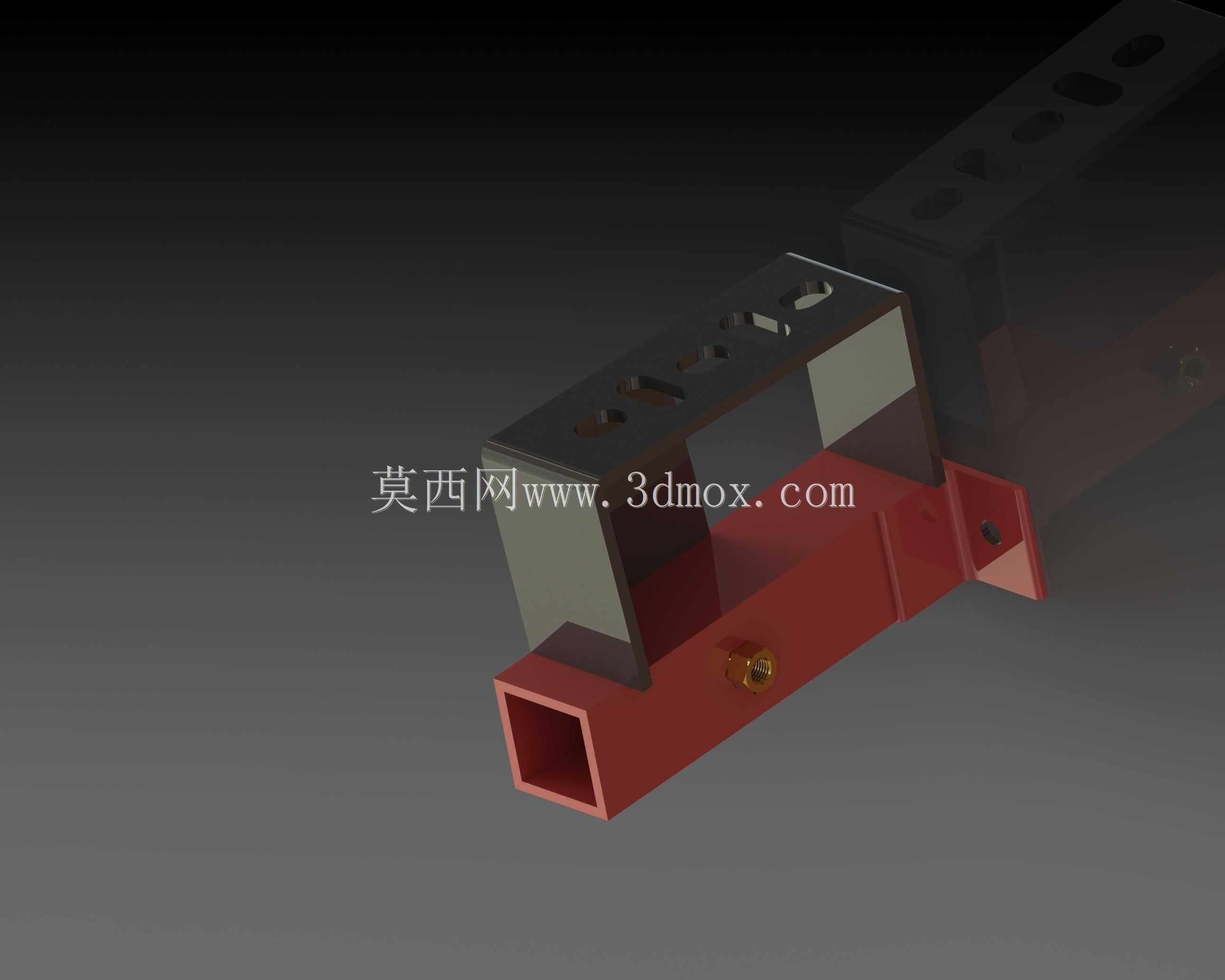

  在结构设计过程中,首先根据对应车型的轮距参数、车轮偏距、悬架行程参数确定了支架的整体安装边界,整体长度控制在适配对应轮腔空间的范围内,宽度方向不会超出车轮轮辋的内侧边界,避免转向过程中和轮辋发生剐蹭。主承载梁的壁厚选择经过了台架冲击测试验证,在承受1.5倍额定轴荷的纵向冲击、2倍额定轴荷的侧向冲击时,结构的最大变形量控制在0.2mm以内,不会出现永久塑性变形。支架表面的红色涂装部分为电泳防锈处理层,在完成焊接加工后整体做电泳处理,保证焊缝位置、型材内腔都能覆盖防锈层,适配车辆底盘复杂的使用环境,减少雨水、泥污侵蚀导致的结构锈蚀问题。

  从实际装车应用场景来看,这类支架需要承受车辆起步、制动时的纵向载荷,过弯时的侧向载荷,以及经过颠簸路面时的垂向冲击载荷,所以在结构的转角位置都没有采用直角焊接结构,全部做了R角过渡处理,分散应力集中点。支架上的所有安装孔都采用了冲孔后再铰孔的加工工艺,保证孔的圆柱度和位置精度,避免因为孔位偏差导致装配后出现附加应力,加速部件的疲劳损坏。和车轮轴承座配合的安装面做了铣平处理,平面度控制在0.05mm以内,保证轴承座安装后和支架的贴合面没有间隙,避免长期使用后出现连接松动。

  在三维建模过程中,所有的配合面都预留了合理的装配公差,焊接位置预留了焊接收缩余量,避免焊接加工后整体尺寸出现超差。结构上的减重孔设计在非主承载的框型立面上,在不降低结构整体强度的前提下,进一步降低部件自重,同时减重孔的边缘都做了翻边处理,提升局部的结构刚度,避免孔边出现应力开裂。整个支架的安装点全部和原车的安装位做了匹配设计,不需要对原车结构做额外改装即可直接装配,适配售后维修替换以及改装场景的使用需求,在保证结构强度满足原车设计要求的前提下,优化了局部的应力分布结构,相比原厂铸件支架的抗冲击性能有一定提升,更适配复杂非铺装路面的行驶使用场景。
