汽车转向节组件三维结构设计

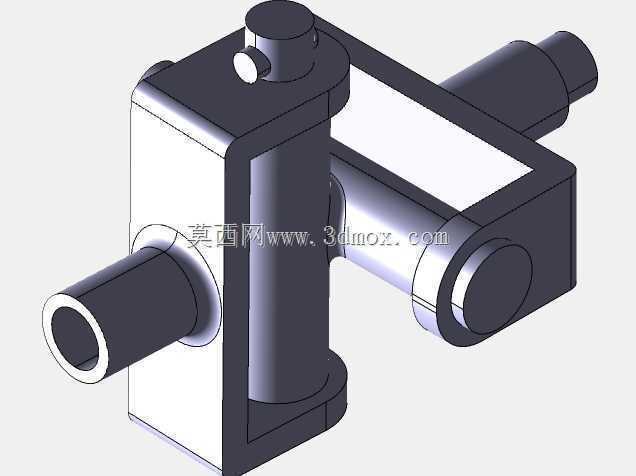

　　在整车底盘的转向系统开发流程里，转向节是承担载荷传递、转向动作执行的核心承载部件，日常工况下需要同时承接来自悬架的竖向支撑力、转向拉杆的横向拉力、制动过程的制动力矩，以及颠簸路面带来的多向冲击载荷，其结构合理性直接决定整车转向操控的精准度、行驶稳定性与底盘部件的疲劳寿命。这套转向节组件的结构设计，完全围绕前置前驱乘用车型的麦弗逊悬架适配场景展开，整体采用分体式装配架构，核心承载基座为框型铸钢结构，两侧伸出的同轴圆柱轴颈用于匹配轮毂轴承的内圈安装位，轴颈的同轴度公差控制在0.02mm以内，避免轮毂转动时出现偏摆引发的轮胎异常磨损与行驶抖动。框型结构的上下端面预留了减振器支柱的安装定位孔，孔位周边设计了加厚的加强筋结构，

　　筋条走向完全贴合载荷传递路径，从安装孔位一直延伸至两侧轴颈的根部，避免应力集中导致的部件断裂风险，同时在保证结构强度的前提下，对非承载区域做了局部挖空处理，尽可能降低部件的簧下质量，提升悬架的响应速度。组件内部集成了转向摇臂的连接销轴结构，销轴与基座的连接采用过盈配合加横向锁销的双重固定方式，既保证转向力矩传递过程中无旷量，也方便后期维修时的销轴拆卸更换，销轴的伸出端设计了标准的锥面连接结构，可直接匹配转向拉杆的球头销安装，锥度采用行业通用的1:10规格，具备良好的互换性。从安装边界来看，整套组件的横向最大安装宽度为280mm，沿车辆前后方向的最大厚度为120mm，竖向安装高度为160mm，适配16-18寸轮毂的安装空间需求，

　　安装孔位的中心距完全对标主流A级乘用车型的底盘硬点参数，可直接用于同平台车型的底盘改型设计参考。设计过程中充分考虑了部件的实际装配工艺，所有棱角位置都做了R3-R5的圆角过渡，既避免热处理过程中的应力开裂问题，也减少装配过程中锐边对操作人员的划伤风险，所有配合面的粗糙度要求都做了明确区分：轴承安装面的粗糙度要求达到Ra1.6，保证轴承压装后的配合精度；普通连接面的粗糙度为Ra6.3，在满足装配要求的前提下降低机加工成本。组件的各个子零件之间都预留了合理的装配间隙，转动配合位置的间隙控制在0.1-0.2mm之间，既保证转动过程无卡滞，也不会因间隙过大导致转向虚位过大，在转向极限位置还设计了内置的限位凸台，

　　避免转向角度过大导致的球头脱出与轮胎擦碰翼子板问题。这套结构在设计阶段就同步考虑了量产的工艺可行性，铸钢基座的拔模斜度设置为1.5度，符合砂型铸造的工艺要求，不需要额外做过多的工艺补正即可直接开模生产，所有机加工面都设计在同一加工坐标系下，减少机加工过程中的装夹次数，提升生产效率。对于底盘调校工作而言，这套转向节的硬点参数预留了±5mm的调整余量，可通过调整垫片厚度来微调车轮的外倾角与前束值，满足不同调校风格的需求，无论是偏向舒适的家用取向还是偏向操控的运动取向，都可以通过少量参数调整实现匹配。在日常行驶的常见工况下，这套结构的强度冗余量达到2.5倍以上，可承受最大12kN的竖向冲击载荷，完全覆盖整车满载过减速带、紧急制动、高速过弯等极端工况的载荷需求，销轴连接位置的耐磨性能经过结构优化，配合润滑脂槽设计，可保证全生命周期内无需频繁更换衬套，降低后期的维护成本。
