带LED指示的纤细款手持汽化装置结构设计

　　这款手持汽化装置的结构设计，核心围绕便携握持场景的使用需求展开，在同类型产品的基础上做了厚度方向的优化，整体壳体厚度控制在1至1.5mm区间，相比常规同功能产品更贴合手掌握持弧度，长时间单手持握不会产生明显的硌手感，适配日常随身收纳、外出携带的使用场景，可轻松放入常规衣物口袋、小型随身包袋中，不会产生突兀的凸起感。

　　功能层面，装置集成了状态指示与操作控制模块，在壳体侧面设置了多组LED透光槽，工作状态下可通过不同的灯光显示反馈设备运行档位、剩余电量等核心状态，用户无需额外查看显示屏，仅通过侧面灯光即可快速判断设备工况，操作按键集成在壳体上部的握持拇指自然触碰区域，单手持握时无需调整手位即可完成开关机、档位切换操作，交互逻辑符合日常手持类产品的操作习惯。

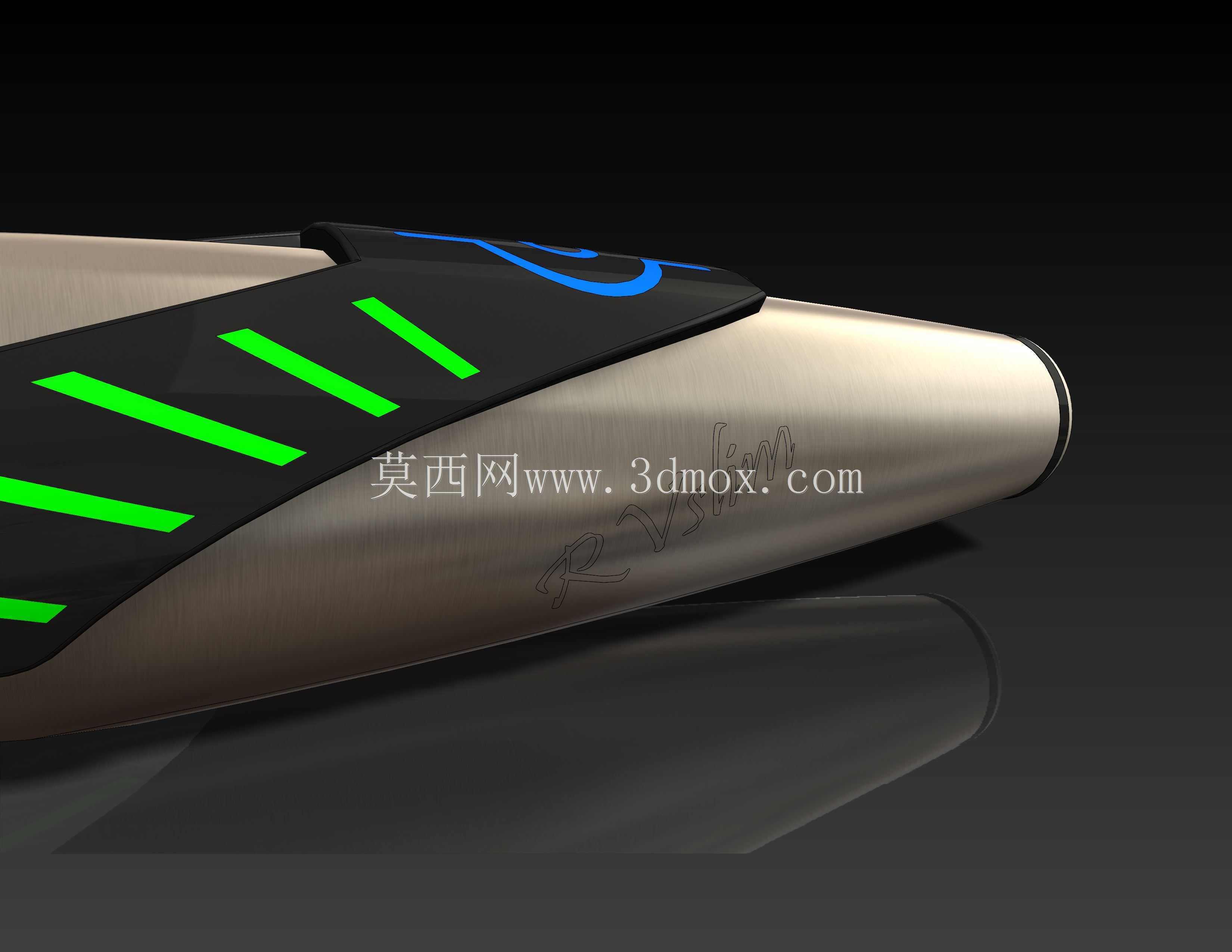

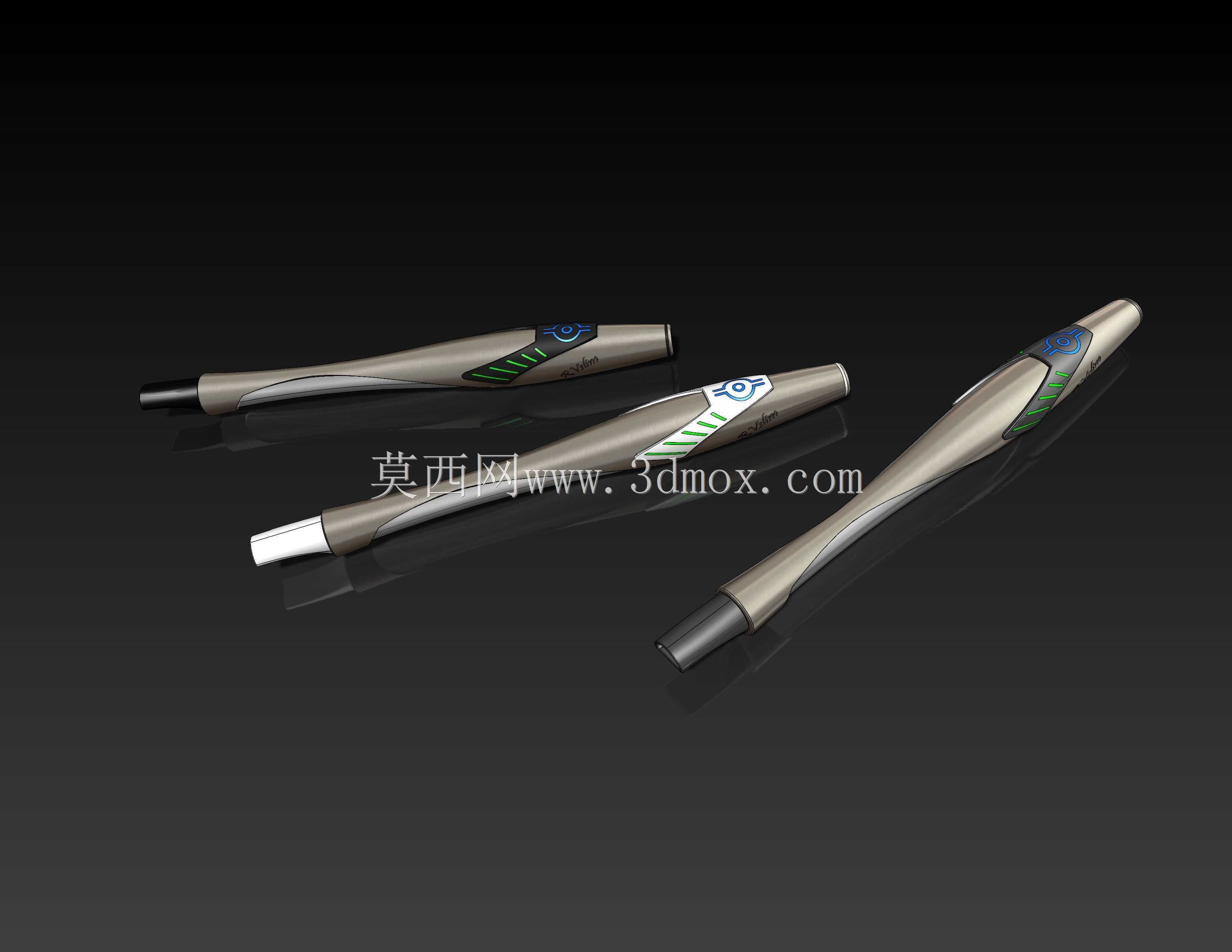

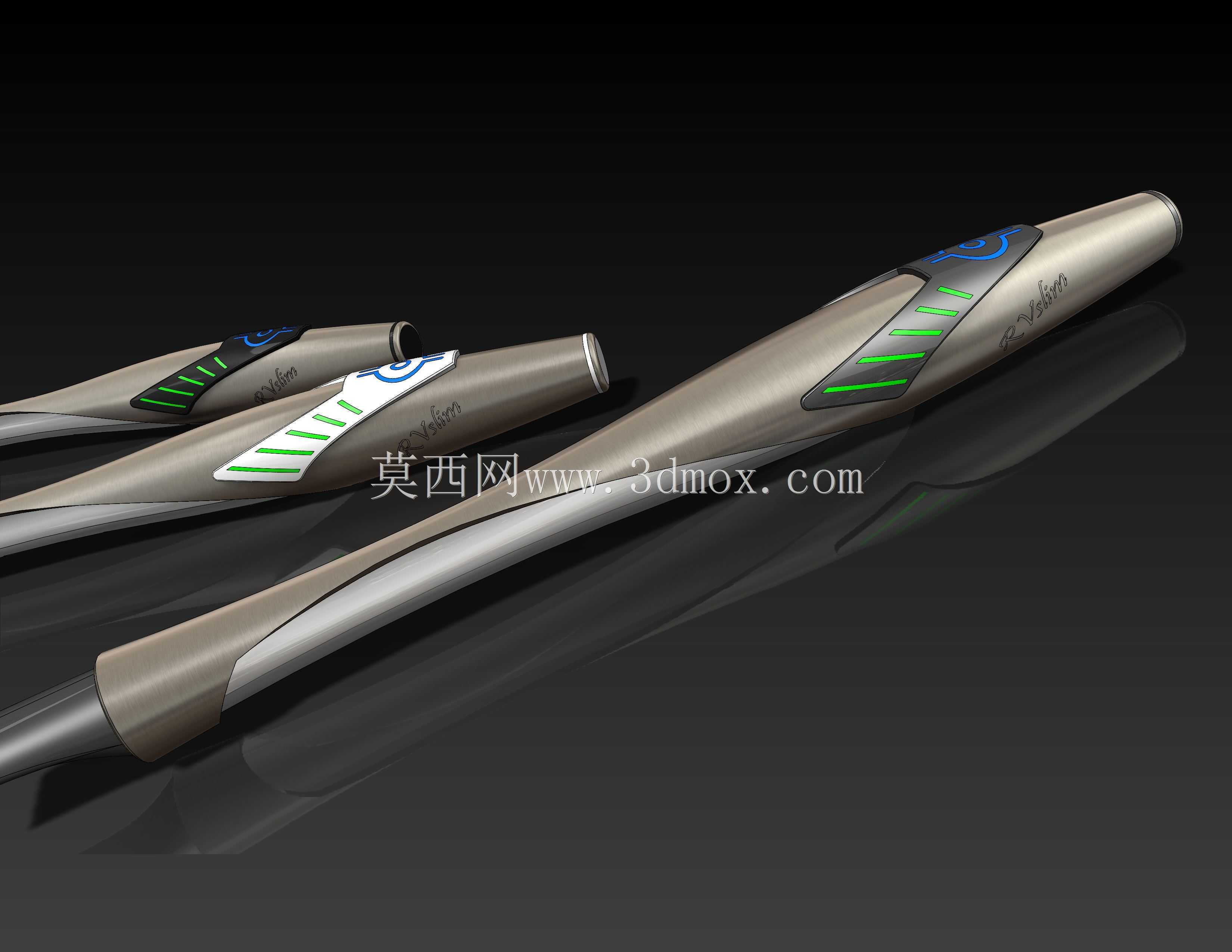

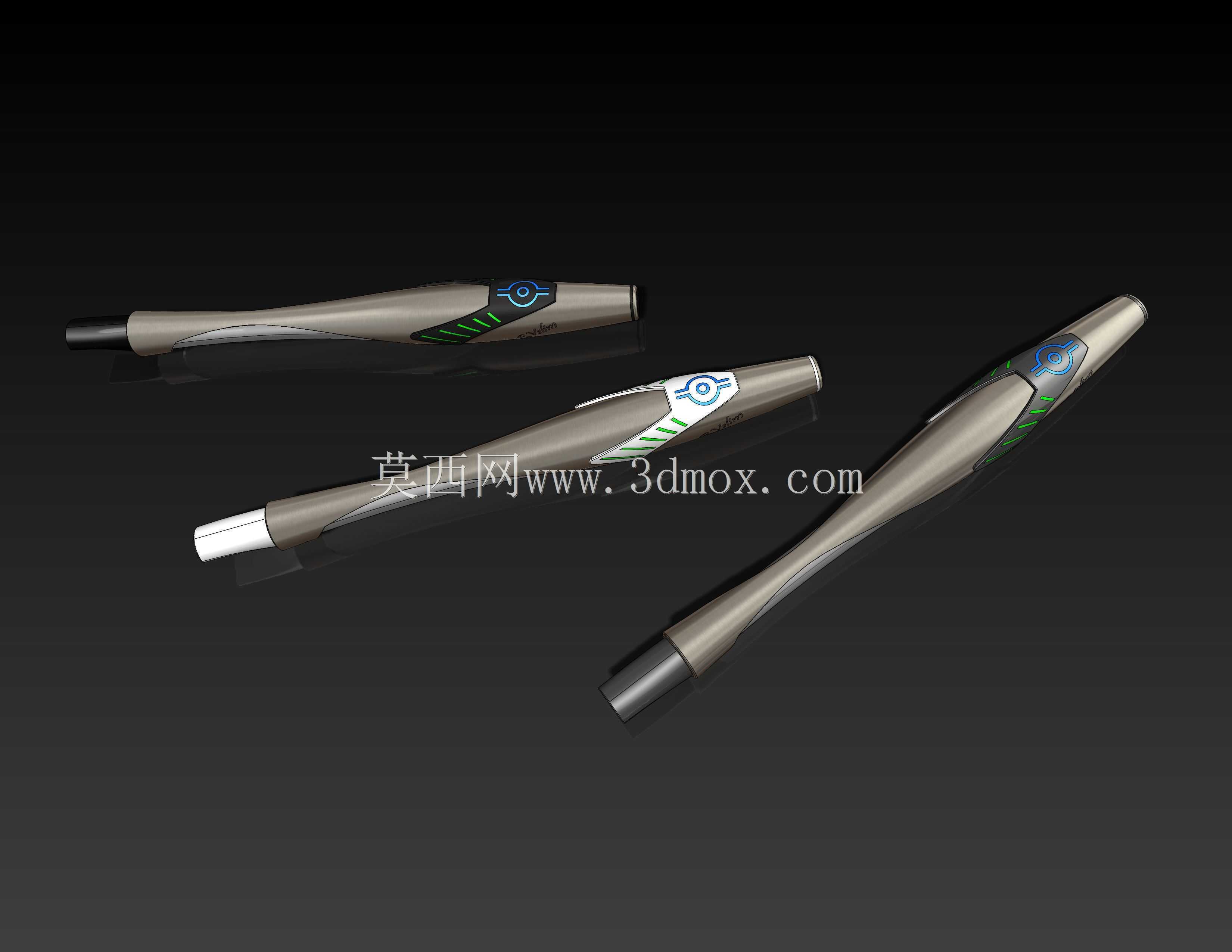

　　外观设计上采用了流畅的锥形收窄造型，从握持段到吸嘴端逐步收窄，整体线条无生硬棱角，壳体表面做了哑光质感处理，避免日常使用中残留指纹与划痕，提供白、黑、灰三种基础配色方案，适配不同用户的审美偏好，壳体侧面的标识区域采用激光蚀刻工艺，标识不会因日常摩擦出现脱落问题，兼顾了外观整体性与长期使用的耐用性。

　　结构设计过程中，重点考量了薄壁壳体的强度问题，1至1.5mm的壁厚下，通过在壳体内部设置均匀分布的加强筋结构，在不增加整体重量与壁厚的前提下，提升了壳体的抗挤压、抗跌落性能，日常使用中不慎从桌面高度跌落不会出现壳体开裂、内部组件移位的问题。内部元器件的排布采用轴向堆叠方式，将电池模块、控制电路板、汽化核心组件沿壳体长轴方向依次排布，最大化利用内部空间，避免因壁厚压缩导致的内部空间不足问题，各组件之间设置缓冲泡棉层，减少携带过程中震动对元器件连接稳定性的影响。

　　安装边界层面，整体外形为细长回转类变体结构，最大直径处不超过18mm，整体长度控制在常规手持笔类产品的长度区间，配套的保护帽与壳体采用卡扣式连接，插拔力度控制在单手可轻松操作的区间，同时不会因日常晃动出现保护帽脱落的问题。LED透光区域采用半透明PC材质与壳体主体做双色注塑成型，无需额外装配透光件，减少了装配工序，同时提升了透光区域与壳体的连接密封性，可抵御日常使用中少量溅水、手汗渗入的问题，提升设备在不同使用环境下的适应能力。

　　在汽化核心组件的安装结构上，采用快拆式限位设计，用户无需额外工具即可完成核心耗材的更换，更换过程中不会出现内部组件松脱、线路拉扯的问题，结构限位精度控制在0.1mm以内，保证更换后组件的同轴度，避免出现接触不良、漏气等常见问题。开关组件采用轻触式微动开关，按键表面做了弧度凸起处理，与手指指腹的贴合度更高，按压行程控制在1.2mm，按压反馈清晰，不会出现误触或者按压无响应的问题。

　　从实际应用场景来看，这款结构设计既满足了个人用户日常随身使用的便携需求，也通过标准化的内部接口设计，适配同类型通用耗材，降低了后续使用的适配成本，薄壁结构的设计在保证结构强度的前提下，有效降低了产品整体重量，单手握持的负重感更低，多配色的外观方案也能适配不同的使用场景，无论是日常通勤还是外出携带都不会产生违和感。结构建模过程中对所有配合面都做了公差匹配分析，壳体上下盖的配合止口做了0.05mm的间隙设计，装配后不会出现明显的合模线错位，整体外观的一致性更好，内部走线的卡槽结构做了圆角处理，避免装配过程中线材被壳体锐边割破，提升产品长期使用的可靠性。
