直径1200mm工业鼓风机结构设计

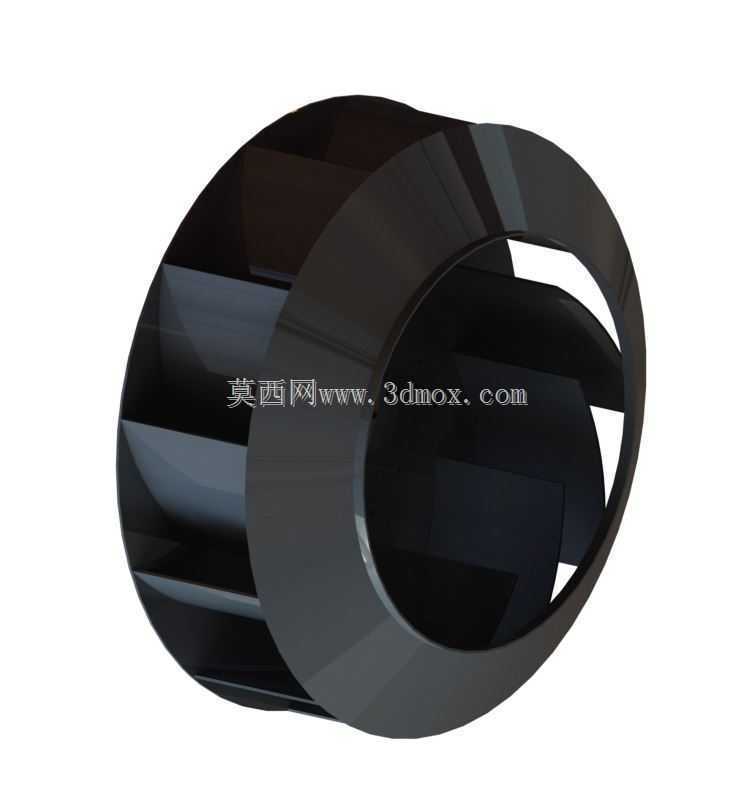

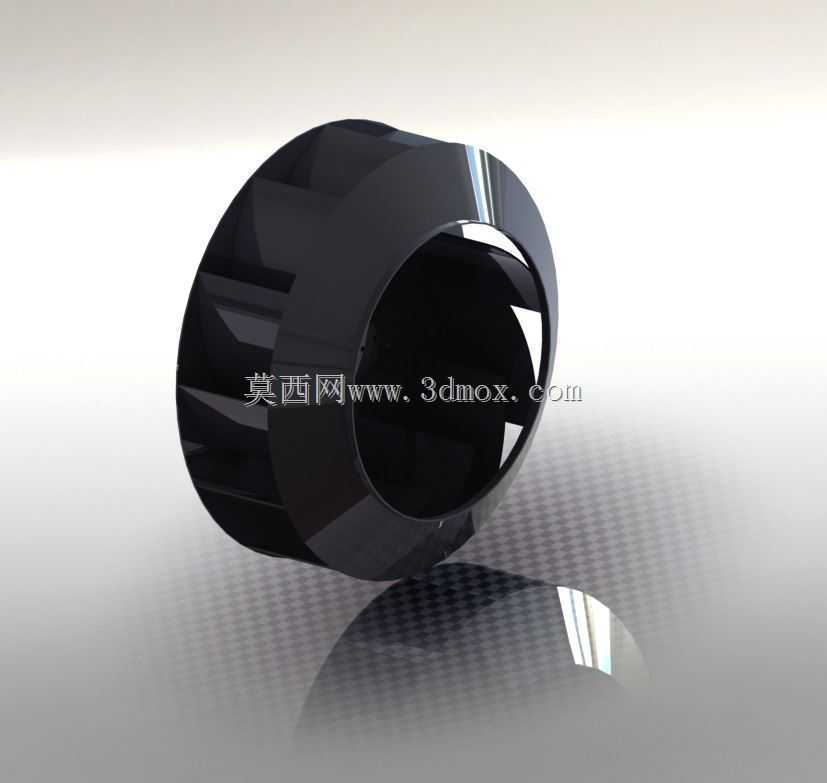

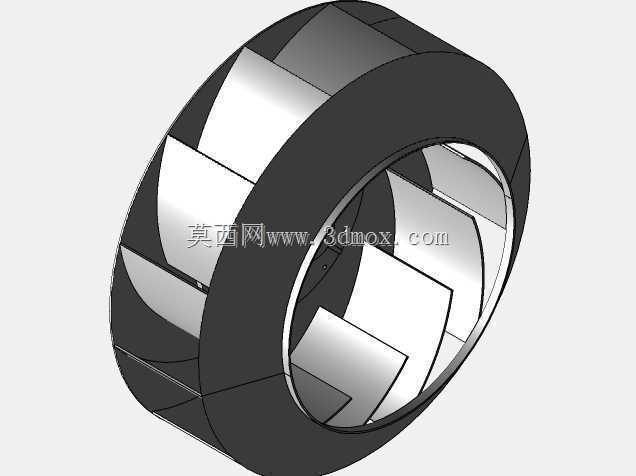

　　在工业厂房通风、污水处理曝气、冶金送风、物料气力输送这类场景里，大口径鼓风机的选型从来不是只看风量风压参数，安装边界的匹配度直接决定后期运维成本与运行稳定性，这款直径1200mm的鼓风机构件，从结构设计阶段就锚定了大流量低压送风的工况需求。从外形结构来看，该部件采用一体化蜗壳适配的前倾式叶轮结构，整体流道做了圆弧过渡处理，避免直角拐点造成的风阻激增与紊流噪音，叶轮外缘做了等厚切削处理，既保证旋转过程中的动平衡精度，也减少了高速旋转下的风切损耗，安装端采用标准法兰对接结构，可直接匹配同口径的通风管道，无需额外制作变径接头，减少现场安装的焊接与密封工作量。设计过程中优先考虑了长期运行的结构强度，叶轮与主轴连接的轮毂部位做了加厚加强处理，

　　可承受1500rpm以内转速下的离心载荷，避免长期运行出现的轮毂开裂、叶轮形变问题，流道内壁做了光滑曲面处理，减少粉尘在流道内的附着堆积，降低后期清理维护的频率，尤其是在木工车间、粮食加工这类含尘量较高的送风场景中，光滑内壁可以避免积尘造成的叶轮动平衡失衡，减少设备振动故障。从安装边界来看，1200mm的外径尺寸适配常规工业厂房的主通风道安装位，轴向安装深度控制在合理范围，不会占用过多的机房空间，进出口的法兰孔位采用通用的环形均布设计，可兼容市面上多数同口径通风管道的安装标准，现场安装时无需重新打孔适配，降低施工难度。在实际工况应用中，该结构可适配低压大流量的送风需求，既可以用于厂房的整体换气通风，也可用于生产环节的工艺送风，

　　比如污水处理厂的生化池曝气送风、冶金车间的炉底送风、粮食仓储的通风换气，都可以通过匹配对应功率的驱动电机来实现参数适配。结构设计阶段还做了旋转动平衡的预留优化，叶轮的每一片叶片都做了等重匹配设计，建模时就对单片叶片的质量、质心位置做了参数化约束，后期生产加工完成后只需做微量的动平衡校正即可达到G6.3级的平衡精度，减少生产环节的校正工时。不同于小型高压风机的紧凑结构，大口径鼓风机的结构设计更侧重流道效率与结构可靠性，这款构件的蜗壳与叶轮的配合间隙做了精准的参数控制，间隙过大会造成回流损失降低送风效率，间隙过小则容易因为热胀冷缩、运行振动出现叶轮擦碰蜗壳的故障，建模时就根据金属材料的热膨胀系数预留了合理的运行间隙，

　　兼顾运行效率与运行安全。在物料气力输送场景中，该结构的大流道设计可以避免物料颗粒在流道内的卡滞，尤其是输送粮食、塑料粒子这类颗粒物料时，平滑的流道曲面不会出现物料堆积堵料的问题，配合对应的驱动功率可以实现稳定的低压稀相输送。对于结构设计从业者来说，这类大口径回转类流体部件的建模，核心不只是画出外形轮廓，更要结合实际工况的载荷、安装适配、运维需求做全流程的参数考量，比如叶轮叶片的角度设置，直接影响风压风量曲线，前倾式叶片的设计更适配低压大流量工况，相比后倾式叶片能在更低的转速下达到所需风量，降低运行噪音与驱动能耗；轮毂与叶片的连接部位做了圆弧过渡，避免应力集中造成的叶片断裂故障，这些细节都是实际工程场景中反复验证过的设计要点。从安装维护的角度来看，该结构的拆解维护也做了适配设计，叶轮与主轴的连接采用标准键连接结构，后期需要更换轴承或者清理叶轮时，无需破坏整体结构即可完成拆解作业，降低运维的人工成本。在工业通风系统的整体布局中，1200mm口径的鼓风机通常作为系统的核心送风单元，其结构尺寸的标准化可以直接缩短系统设计的选型周期，设计人员无需重新定制非标尺寸的连接构件，直接选用标准配套的管道、软连接、减震支座即可完成整套系统的搭建，大幅缩短项目的设计与施工周期。
