钣金加工用数控切割作业工作台结构

　　这套切割作业工作台主要面向钣金切割加工场景，适配车间内批量金属板材的下料工序，可兼容等离子切割、激光切割两种主流热切割工艺的搭载需求，也可拓展搭载数控切削头完成薄型板材的铣削加工，覆盖五金构件、机箱机柜、金属装饰件等常见钣金制品的初加工环节，适配中小规模钣金加工车间的柔性生产需求，无需为不同切割工艺单独配置独立台架，减少车间设备占地与台架采购成本。

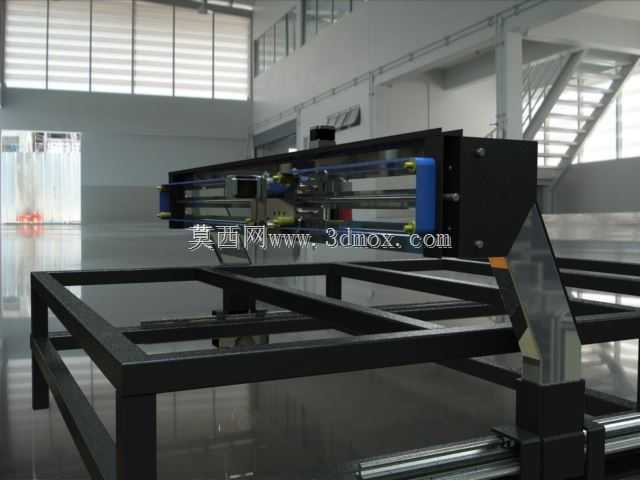

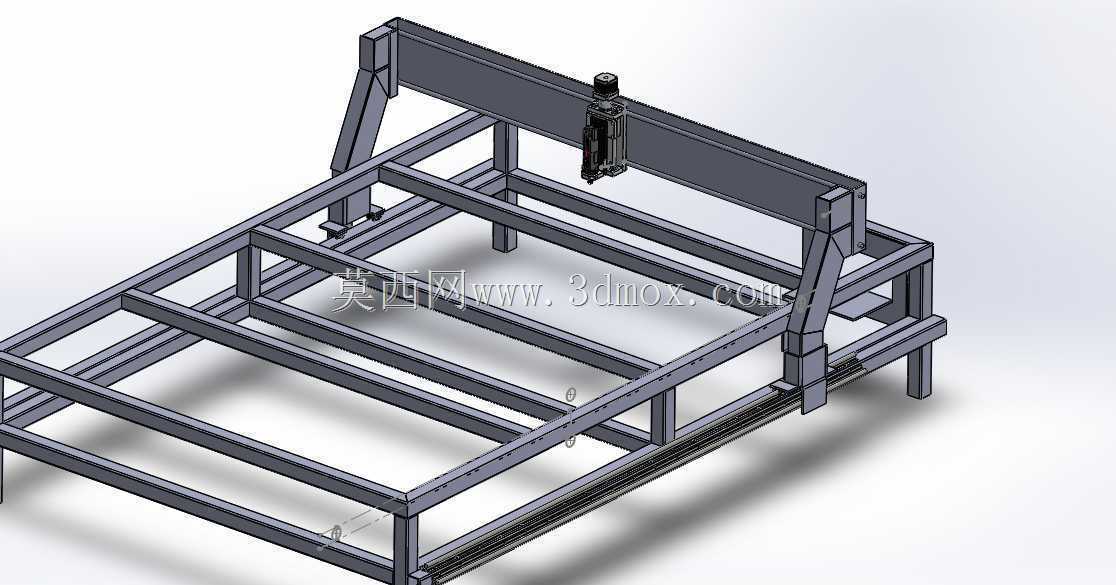

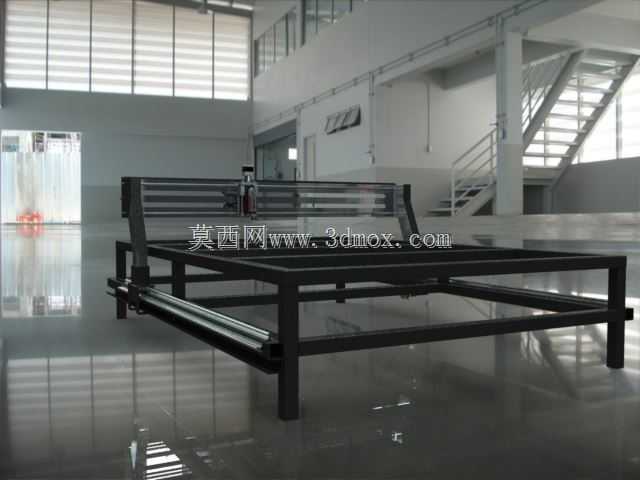

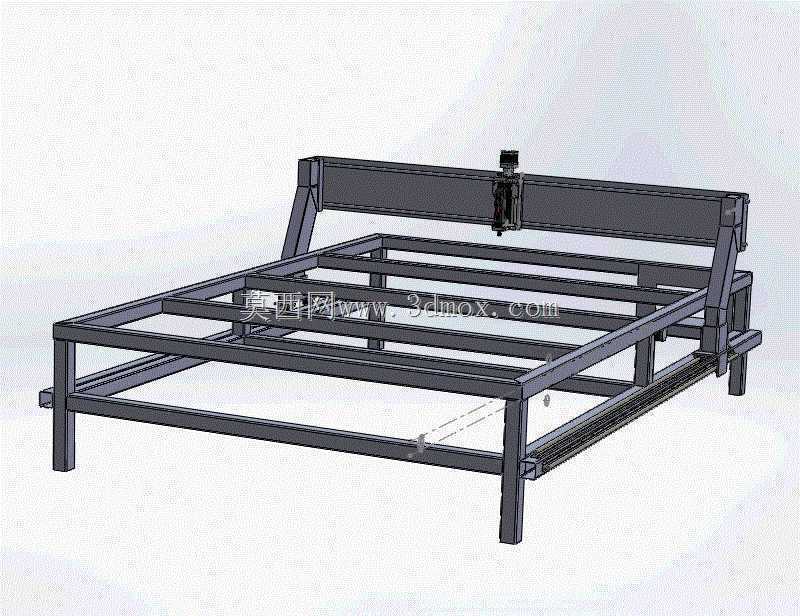

　　整体台架的有效作业幅面覆盖3500mm长度方向、2500mm宽度方向的加工区间，能够满足常规整幅标准钣金板材的单次上料加工需求，无需在加工过程中多次挪动板材调整装夹位置，降低大尺寸板材加工的对位误差。台架主体框架采用标准工业铝型材搭建，型材选型兼顾结构刚性与组装便捷性，框架的横向、纵向支撑梁按照受力分布排布，在切割头移动作业的全行程范围内，台架上表面的平面度偏差控制在钣金热切割的允许公差范围内，避免因台架形变导致切割头与板材间距波动，影响切割断面质量。

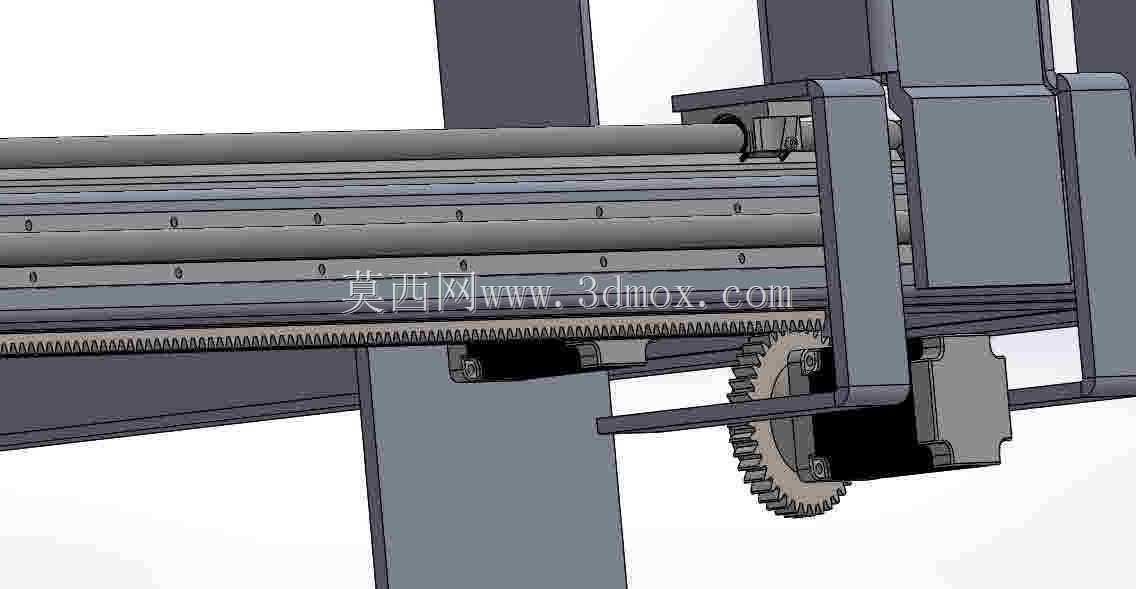

　　轴系传动部分采用皮带搭配齿轮齿条的传动方案，X轴沿台架长度方向布置双导轨支撑，保证横梁移动过程中的直线度，Y轴搭载在移动横梁上，带动切割头完成横向进给，传动结构的选型优先考虑高速移动下的动态响应能力，匹配热切割作业中快速走位、小幅进给的运动特性，减少空行程耗时。当前结构中轴系的传动链路已经完成装配验证，皮带张紧结构、齿轮齿条的啮合间隙调整结构都预留了足够的调节余量，方便后期装配调试时根据实际运行状态微调精度，抵消加工与装配带来的累积误差。

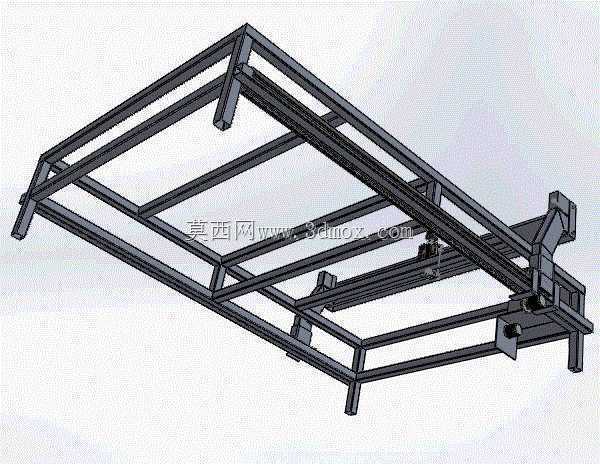

　　台架的下部支撑采用方管焊接结构，支脚位置预留了水平调节螺栓的安装位，设备安装到车间地面时，可通过调节螺栓调整整个台架的水平度，适配车间地面不平整的安装条件，无需额外做地基处理，降低设备安装的施工成本。横梁部分的结构做了轻量化处理，在保证结构刚性、避免高速移动下出现震颤的前提下，尽可能降低移动部件的自重，减小传动系统的负载，延长传动部件的使用寿命。

　　设计过程中优先考虑了后期外设部件的安装兼容性，焊接除尘管路的走管空间、电缆的拖链安装位都在框架结构上做了预留，切割头的安装座采用通用接口设计，可适配不同功率的等离子割炬、激光切割头的安装需求，无需对横梁结构做二次打孔改造。台架的上表面采用栅格支撑结构，栅格条采用耐磨耐高温材质制作，切割过程中产生的熔渣可顺着栅格间隙落到下部的集渣槽内，方便后期清理作业产生的废料，栅格条设计为可快速拆卸更换的结构，长期使用被熔渣烧损后可单独更换单根栅格条，降低后期维护成本。

　　考虑到热切割作业过程中会产生大量飞溅的高温熔渣，所有传动部件、线缆都布置在横梁的内侧与上部，加装了防护挡板阻挡熔渣飞溅，避免熔渣落到导轨、皮带、齿轮齿条表面造成传动部件磨损，也防止高温熔渣烫损电缆外层绝缘皮，提升设备运行的可靠性。两侧的轴系传动端都预留了伺服电机的安装法兰位，可根据实际的运动速度、负载需求选配对应功率的伺服电机，搭配数控系统即可完成全行程的自动切割作业，也可根据加工需求加装Z轴自动调高结构，实时跟随板材表面起伏调整切割头高度，保证切割质量稳定。
