8英尺闸式液压剪板设备结构设计

　　这款8英尺规格的液压剪切设备，主要面向常规尺寸金属板材的定长裁切作业场景，适配中小型钣金加工厂、钢结构预制车间、通用五金件加工产线的日常下料需求，可处理普通冷轧钢板、热轧钢板、铝板等常见金属板材的直线剪切工序，单次剪切有效幅宽对应8英尺公称规格，能够覆盖市面上绝大多数常规幅面板材的一次成型裁切，无需多次对位接刀，大幅降低长板裁切的对位误差与工序耗时。从结构布局来看，设备采用整体焊接式机架作为承载主体，左右两侧立式墙板与底部承托框架采用满焊连接后做时效去应力处理，避免长期受剪切反作用力出现机架形变，影响剪切精度。上刀架采用斜置式布局，剪切过程中刀架沿两侧导轨做垂直向下的进给动作，配合固定在下工作台的下刀片形成连续剪切刃口，

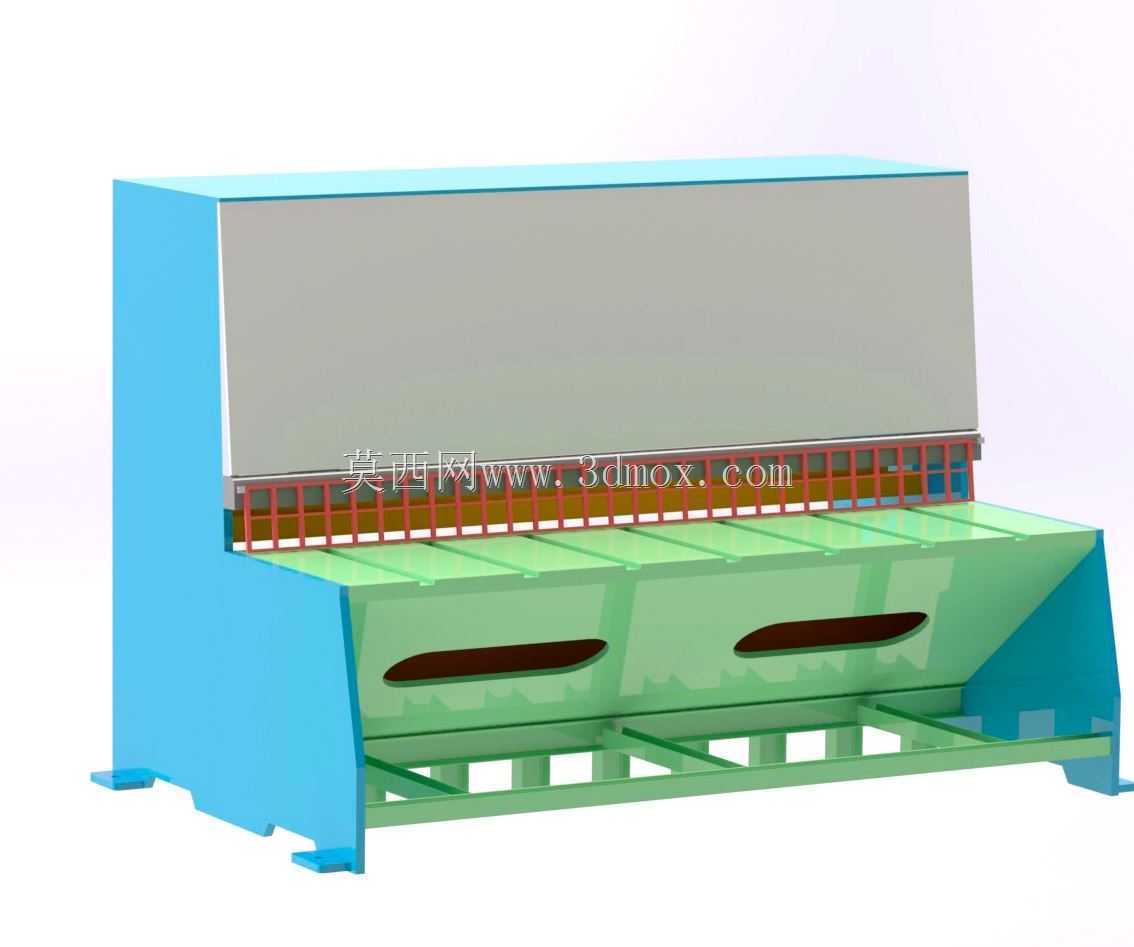

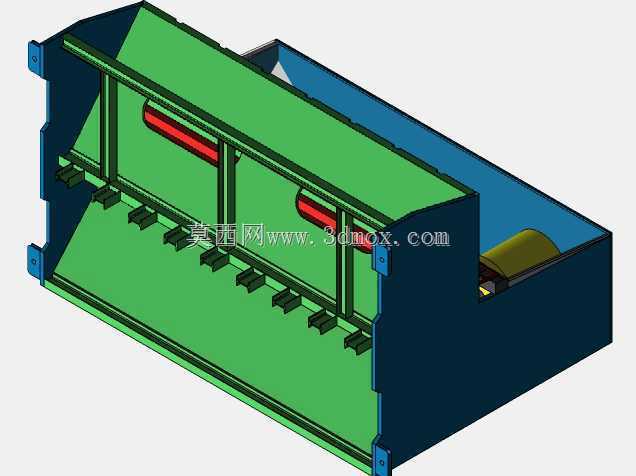

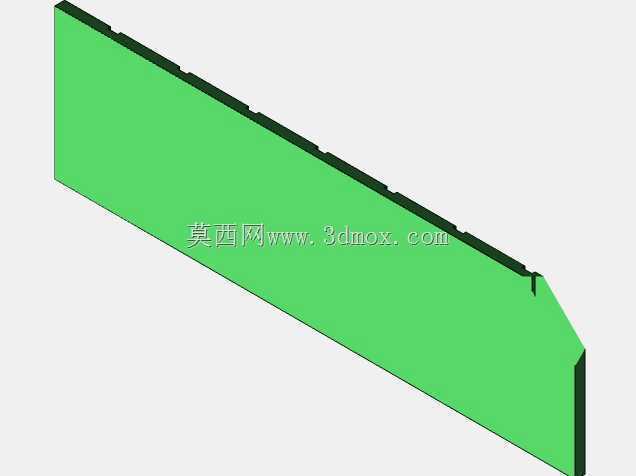

　　相比摆式剪板机，这种闸式结构的剪切行程更长，刃口间隙调整更便捷，裁切不同厚度板材时的断面垂直度更有保障。设备前部设置的绿色托料架为整体式焊接结构，托料面与下工作台面保持同一水平高度，托料架上开设的长圆形镂空槽既可以减轻结构自重，也方便操作人员在送料过程中观察板材对位情况，托料架下方的横向支撑肋板按照等间距排布，能够承托大尺寸板材的自重，避免长板送料过程中出现下垂偏移，影响裁切尺寸精度。上刀架前部的红色防护格栅为固定式安全防护结构，格栅间隙控制在安全规范要求范围内，可防止操作人员肢体误入剪切作业区，同时不影响观察刃口裁切状态。液压动力单元集成布置在设备后部的机身腔体内部，两侧预留检修开口，日常维护时可直接打开侧盖完成滤芯更换、

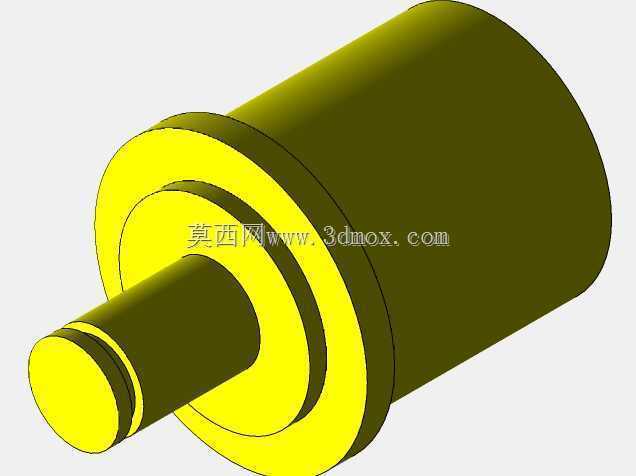

　　油路密封件检修等操作，无需拆解机身主体结构。安装边界方面，设备底部设置四个带安装孔的支撑脚，可直接通过膨胀螺栓固定在硬化混凝土地面上，地面平整度要求控制在每米2mm以内，无需额外做预埋基础，降低车间安装改造成本；设备左右两侧需预留不小于1.2米的操作与维护空间，前部托料架延伸方向需根据常加工板材的最大长度预留足够的送料空间，后部出料侧预留0.8米以上的接料空间即可满足日常作业需求。设计过程中，针对剪切过程中的载荷冲击特性，在刀架与油缸的连接位置设置了缓冲阻尼结构，可在剪切行程末端吸收多余的冲击动能，降低刃口崩损概率，同时减少设备作业时的振动传导，改善车间作业环境。刃口间隙调整机构采用蜗轮蜗杆式手动调节结构，

　　调节刻度直接标识在设备侧部，操作人员可根据待裁切板材的厚度与材质快速调整到对应间隙值，无需借助额外量具反复校准。工作台面设置有多个定位挡块安装位，可根据加工需求快速安装前定位、后定位或者侧定位挡块，适配不同尺寸批次板材的快速定位裁切，减少重复划线对位的辅助工时。设备的液压系统采用差动连接回路，空行程下行时可实现快速进给，接触板材后自动切换为慢速工进，既可以提升作业效率，也能避免快速进给冲击刃口，回程时依靠油压驱动快速复位，缩短单工序循环时长。从三维建模的角度来看，该设备的所有结构件均按照实际加工公差做了装配间隙预留，焊接件的焊道位置、机加工件的配合公差、标准件的选型安装位都做了完整还原，可直接作为同类设备改型设计的参考基础，也可用于车间作业布局规划的三维仿真演示，帮助设计人员提前预判设备安装、物料流转过程中可能存在的空间干涉问题。
