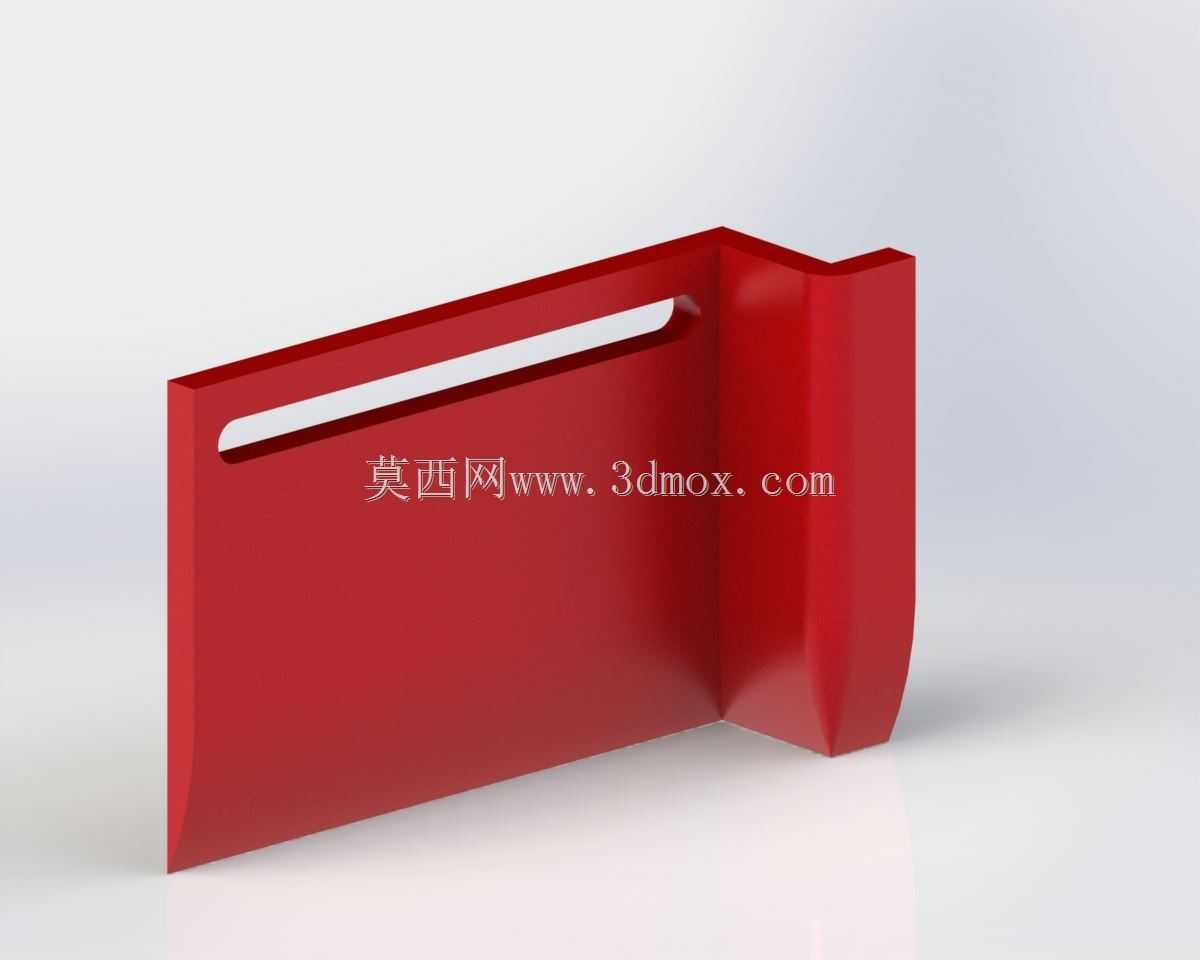

切割压力机用L型袋用刀片结构设计

　　在软包装裁切、纸品冲切、薄金属带料分切等加工场景中，压力机配套的裁切刀片是直接决定切口质量与生产节拍的核心执行元件，本次涉及的两款L型结构刀片，正是针对袋类物料连续冲切工序开发的专用裁切部件。从实际产线运行的需求来看，这类刀片需要同时满足垂直冲切与侧边封切的动作要求，因此在结构设计上采用了一体化弯折的L型构型，避免了传统分体式刀片拼接处存在的接缝错位、切口毛边等问题。两款刀片的刃口角度根据适配物料的厚度差异做了区分，针对薄型塑料薄膜、复合包装袋的刃口采用了更小的楔角，保证裁切时刃口能够快速穿透物料，减少撕扯变形；针对稍厚的纸质包装袋、薄铝箔复合袋的刃口则适当加大了楔角，提升刃口的抗冲击性能，避免连续冲切过程中出现崩刃、卷口的情况。

　　从安装边界来看，两款刀片的背部都设计了通长的定位卡槽，能够直接嵌入压力机滑动刀架的对应导轨槽内，卡槽的宽度公差控制在h7级，安装时不需要额外做配磨调整，就能保证刃口与下模刀座的平行度误差控制在0.02mm以内，避免出现切不断、连丝的问题。刀片的安装孔位采用了沉头设计，紧固螺栓装入后不会突出刀片基准面，防止运行过程中螺栓刮碰输送料带，同时沉头孔的位置做了等距排布，适配市面上多数通用型立式压力机的刀架安装孔距，不需要对现有设备做额外改造就能直接替换使用。

　　设计过程中重点考量了刀片的受力分布，L型弯折的转角处是应力集中的高发区域，因此在转角内侧做了圆弧过渡处理，过渡半径根据刀片整体厚度做了匹配，既不会因为过渡半径过大影响裁切有效行程，也能有效分散冲切瞬间的冲击载荷，避免转角处出现疲劳断裂。刀片的刃口段做了分段式的平直度校验，整个有效刃长范围内的直线度误差不超过0.01mm，保证整幅裁切过程中刃口与下模的间隙均匀一致，对于0.02mm到0.5mm厚度区间的柔性物料，都能实现整齐的无毛刺切口。

　　从实际使用场景出发，这类L型刀片主要适配立式间歇冲切的压力机设备，在袋装产品的生产线上，能够同步完成袋体的侧边裁切与端口冲断工序，相比直型刀片需要两次进给裁切的工艺，单工序就能完成两个方向的裁切动作，能够将单工位的生产节拍提升30%左右。两款刀片的外形尺寸根据常用的袋型规格做了标准化设计，一款适配小规格自立袋的裁切需求，刃口有效长度更短，弯折边高度更低，适合小尺寸包装的高速冲切；另一款适配大规格手提袋、重包装复合袋的裁切，整体刚性更强，能够承受更大的冲裁力，长时间连续运行下的形变量更小。

　　在建模过程中，对刀片的各个配合面都做了公差标注与工艺性校验，定位卡槽的侧面作为安装基准面，表面粗糙度要求达到Ra1.6，保证安装时的贴合精度；刃口部位的表面粗糙度要求达到Ra0.8，减少裁切过程中物料与刃口的粘附阻力，避免软质物料粘刀导致的切口拖痕。刀片的非工作表面做了发黑防锈处理，在车间多尘、多切削液的环境下能够保持较长时间的防锈能力，减少日常维护的工作量。同时两款刀片的刃磨预留量做了统一设计，每次刃磨只需要修磨刃口端面，不需要调整刀片的安装高度，就能保证裁切间隙始终处于合理区间，降低设备调试的时间成本。
