转盘式冰淇淋蛋卷自动成型加工设备结构

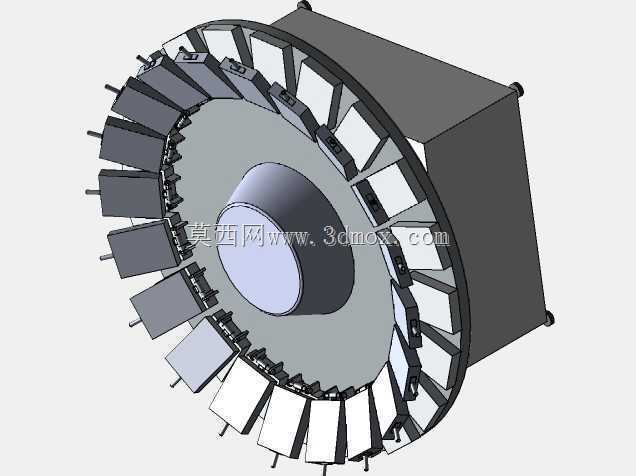

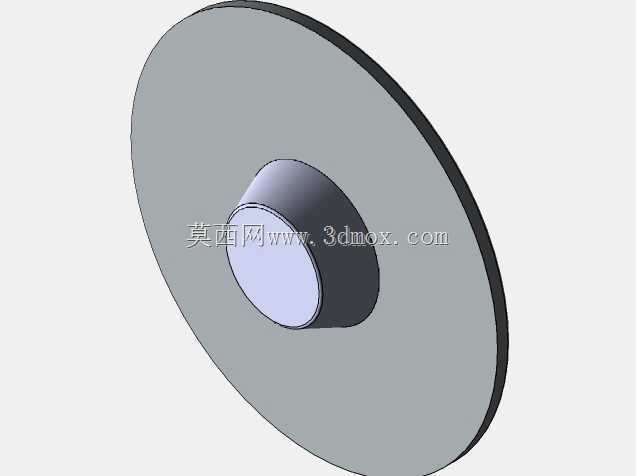

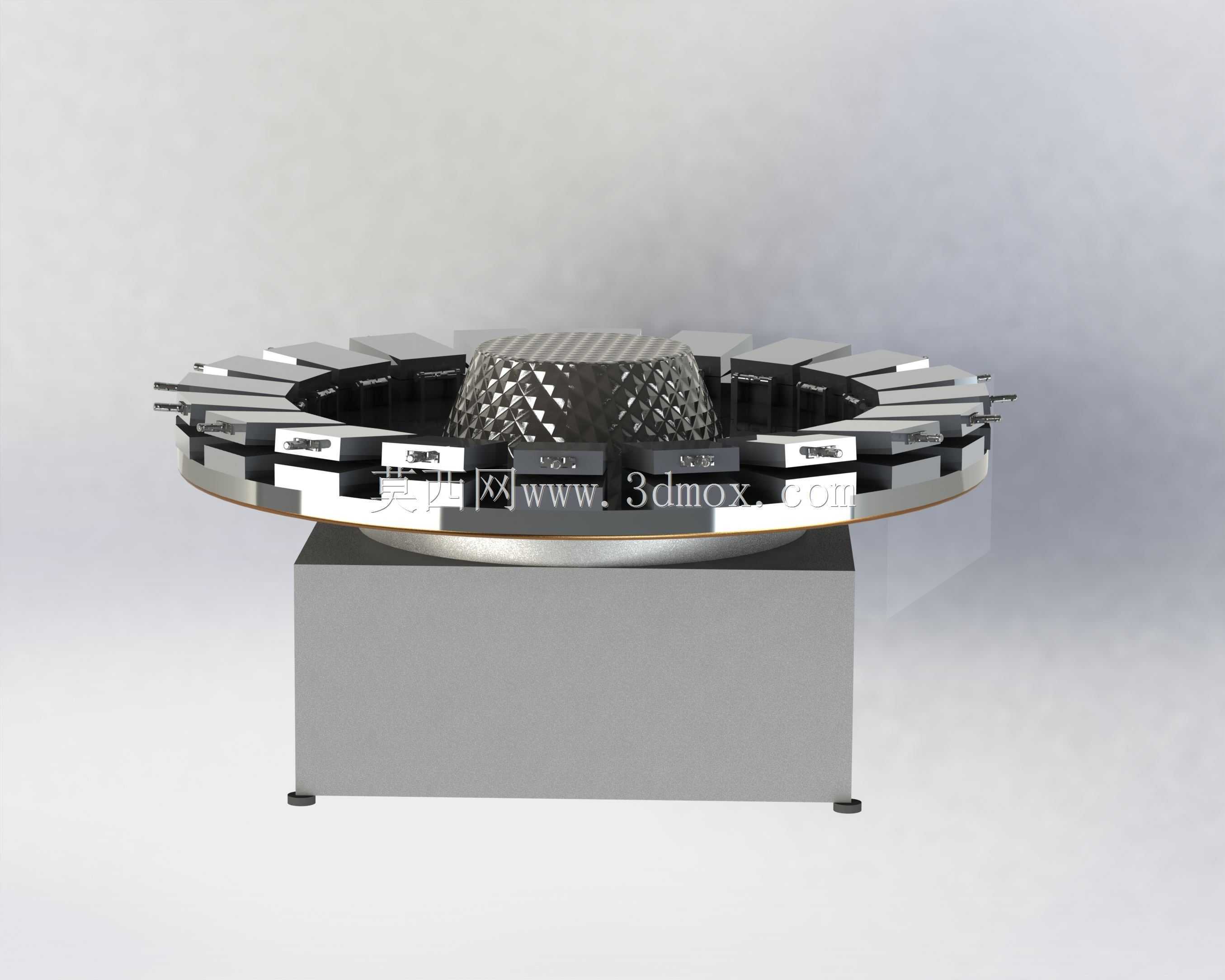

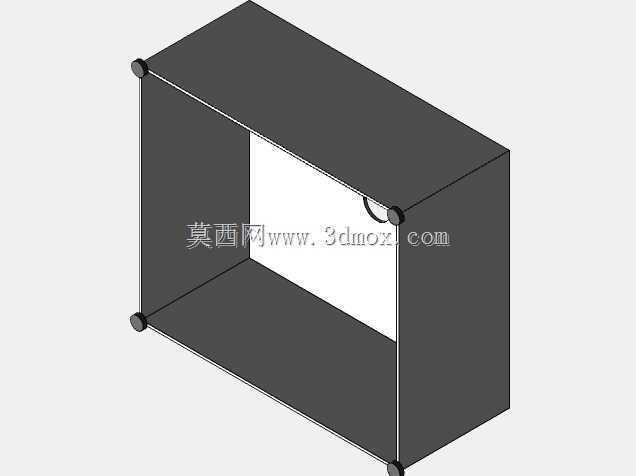

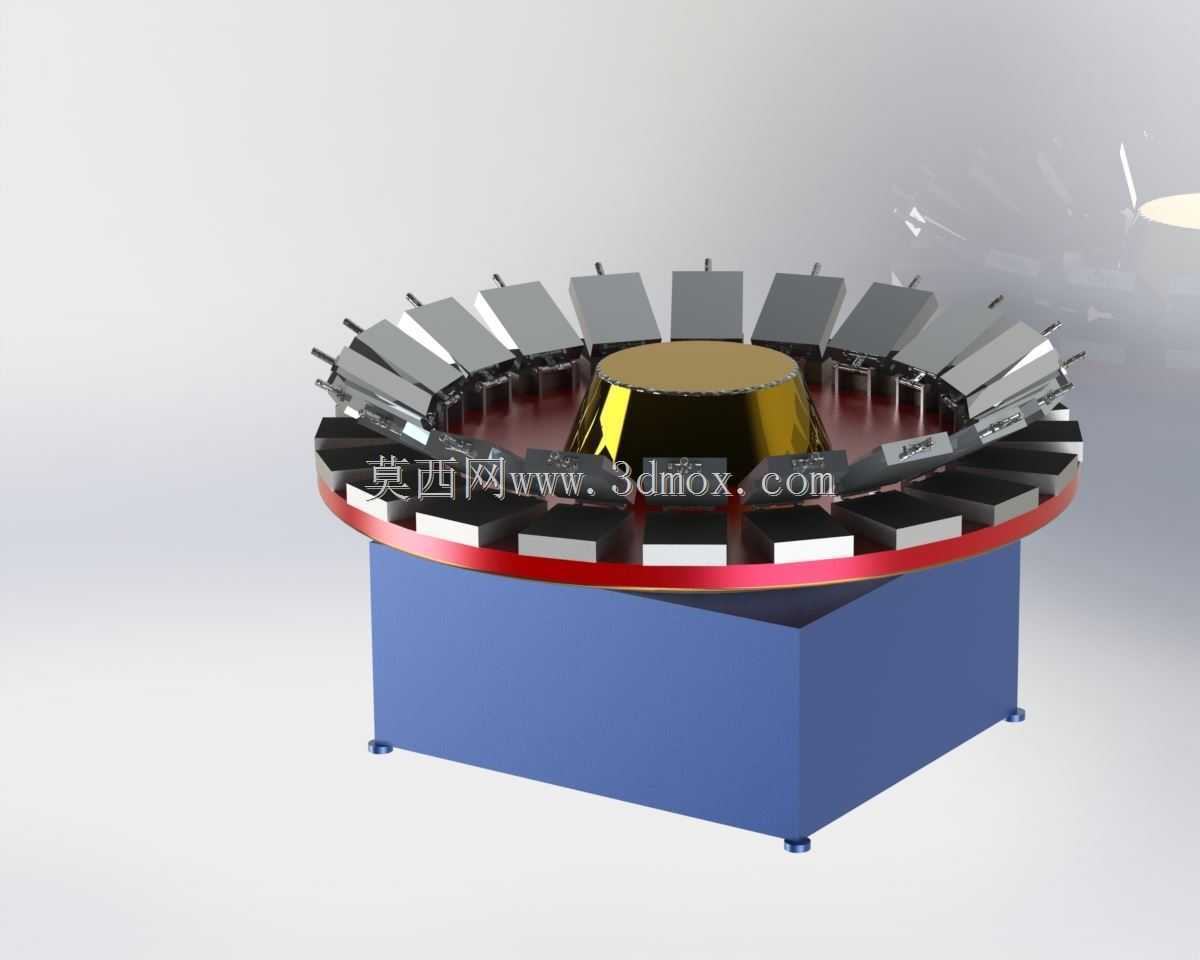

　　这款转盘式蛋卷加工设备，主要面向冷饮生产场景下的脆皮蛋卷批量制备环节，适配中小型冷饮加工厂、连锁冰淇淋门店后场的标准化生产需求，可替代传统人工开合模具、注料、卷制、脱模的分散工序，实现蛋卷坯从浆料注模到熟化成型的连续化作业。从结构布局来看，设备采用立式方箱基座作为承载主体，基座底部设置可调式支撑脚，可在不平整的生产车间地面完成水平校准，避免转盘转动过程中出现偏载晃动，基座内部预留驱动组件、加热控制模块的安装空间，所有走线均沿基座内壁的走线槽排布，避免高温区域加速线缆老化。上部的回转转盘沿圆周方向均匀排布多组成型模具工位，单圈工位数量可根据产能需求匹配调整，每个工位独立配置模具开合机构、加热单元，转盘采用间歇式转动逻辑，

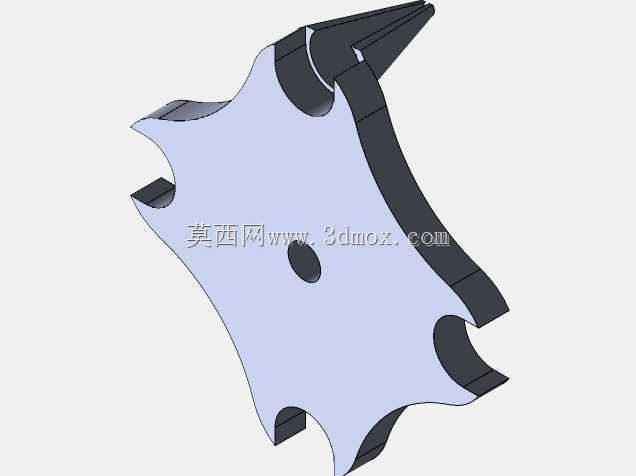

　　每一次转位精准对应一个工序工位，依次完成浆料注入、上下模合模加热、熟化保压、开模取件的动作循环，工位切换的停顿时间可根据蛋卷熟化的工艺参数灵活调整，适配不同配方浆料的熟化温度与时长要求。设计过程中重点考虑了食品生产场景的清洁需求，所有与食材接触的模具表面均采用食品级不粘涂层处理，模具组件采用快拆式连接结构，无需专用工具即可完成单组模具的拆卸清洗，避免长期使用后残留浆料焦化影响蛋卷成型质量与食品安全。转盘边缘设置环形接渣槽，可承接生产过程中滴落的多余浆料与碎渣，接渣槽同样采用可抽拉结构，日常清洁时可直接抽出清理，无需拆解上部转盘机构。设备的驱动单元布置在基座中心位置，采用槽轮机构实现转盘的间歇分度，相比伺服直驱的方案，

　　槽轮机构的传动结构更简单，维护成本更低，且分度定位精度完全满足蛋卷成型的工位对位要求，合模位置的对位误差控制在0.2mm以内，避免合模错位导致的浆料泄漏问题。加热单元采用嵌入式电热管布置在模具内部，相比外部加热的方式热效率更高，模具表面温度均匀性偏差控制在±5℃以内，保证每一片蛋卷的熟化程度一致，不会出现局部焦糊或者局部未熟透的情况。从安装边界来看，设备整体占地尺寸适配常规食品生产车间的工位布局，不需要额外做地基固定，放置在平整的硬化地面即可投入使用，设备上部操作面的高度符合人体工程学设计，操作人员站立状态下即可完成注料、取件的辅助操作，不需要过度弯腰或者抬臂，降低长时间作业的疲劳感。在功能拓展性上，该结构预留了自动注料机构、

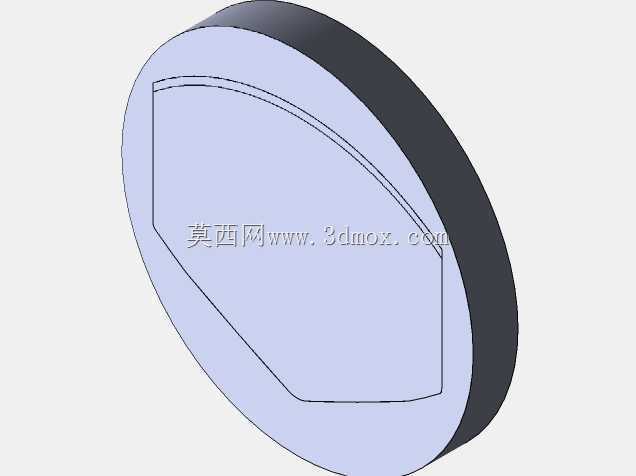

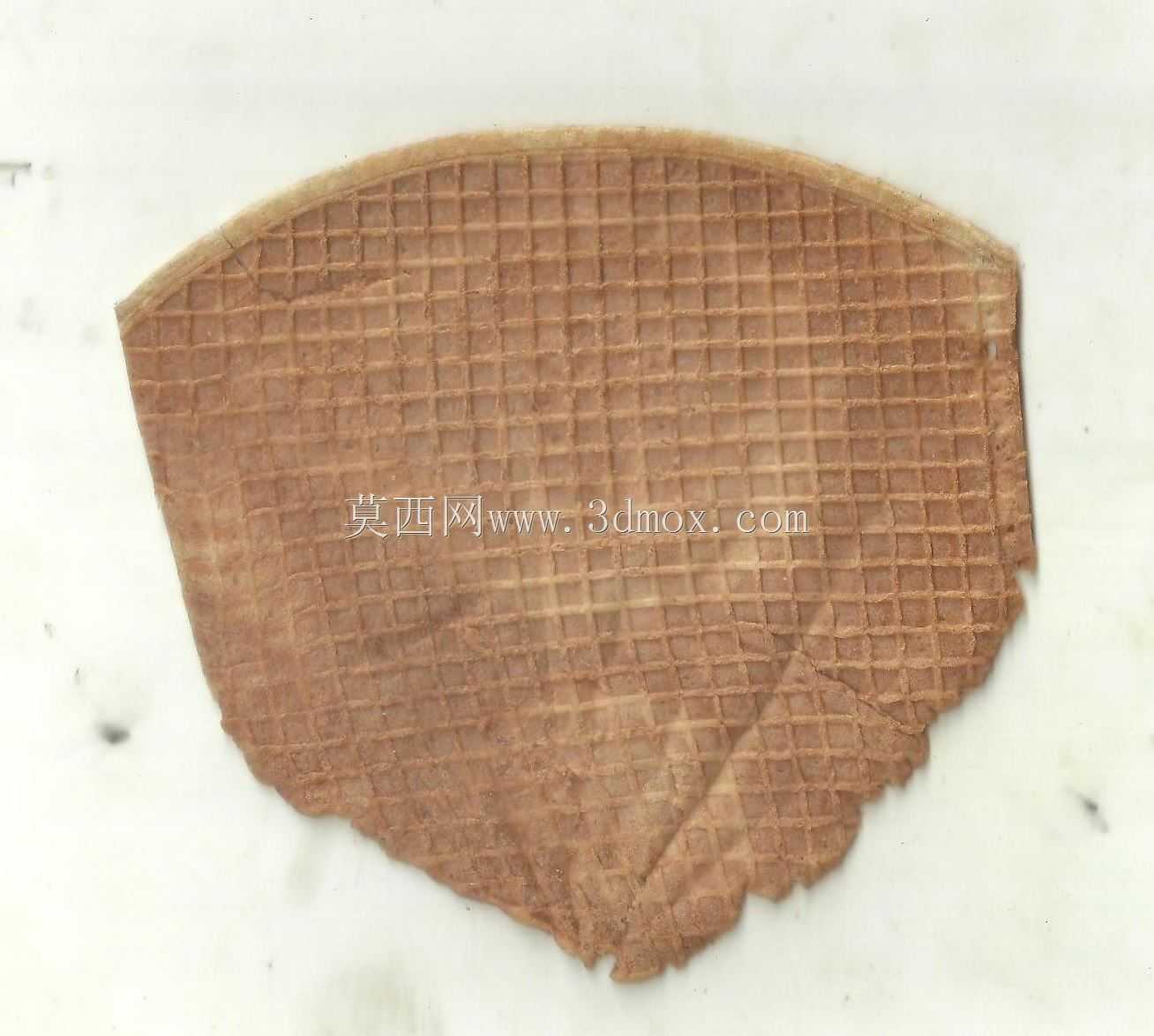

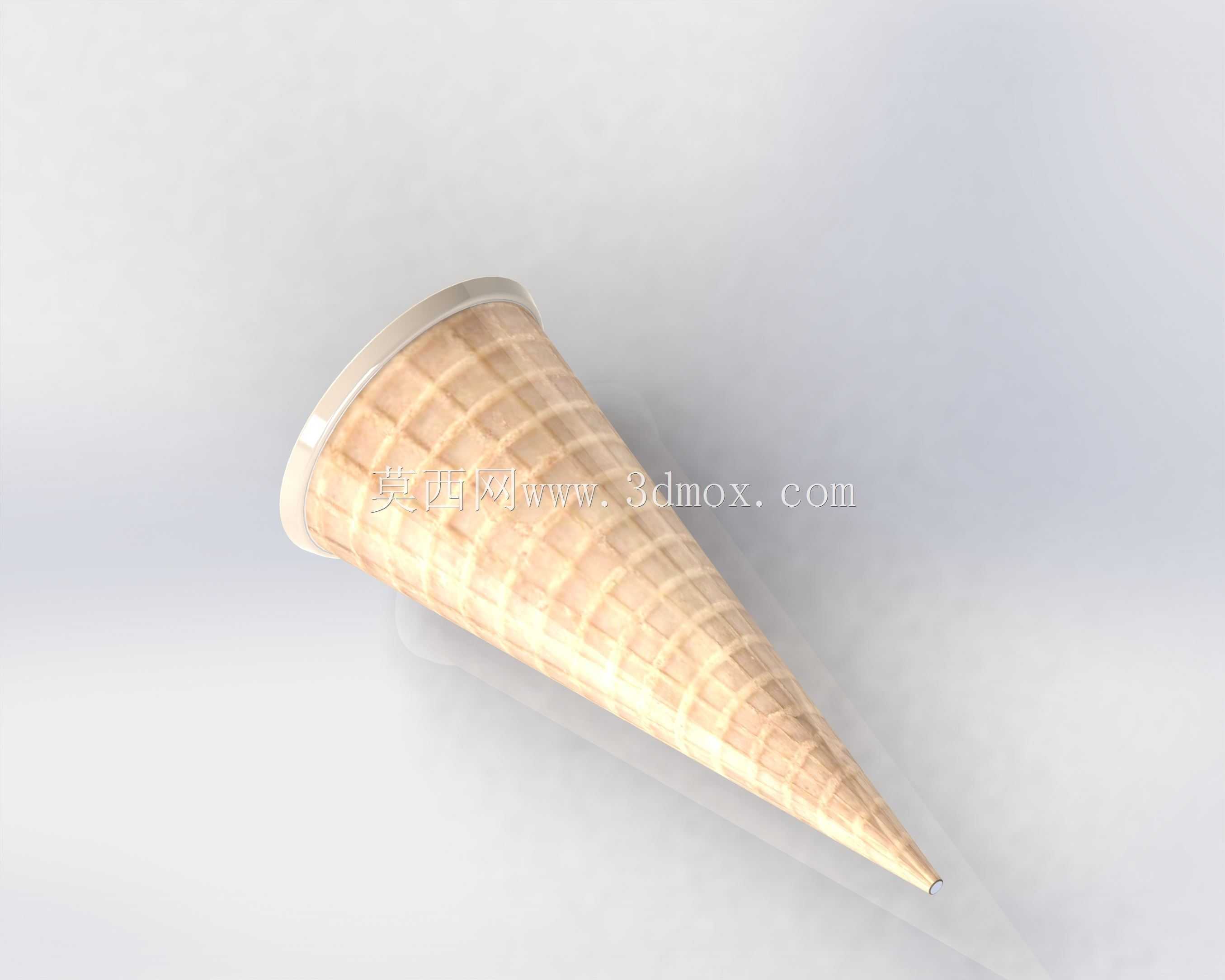

　　自动取件机械手的安装接口，后续如果需要升级全自动生产线，可直接在对应工位加装组件，不需要对主体转盘结构做大规模改动，降低产线升级的改造成本。模具的型腔尺寸可根据所需蛋卷的规格定制，可适配不同锥度、不同长度的脆皮蛋卷生产需求，更换模具时仅需松开对应的快拆紧固件即可完成整组模具的替换，换型时间控制在半小时以内，适配多规格产品的柔性生产需求。设备的所有转动副位置均采用自润滑轴承，日常生产过程中不需要频繁加注润滑油，避免润滑油滴落污染食材的风险，同时也降低了日常维护的工作量。基座侧面设置散热通风口，保证内部电气元件与驱动组件的工作温度处于合理区间，避免长时间连续作业时内部积热导致元件故障。转盘的转动速度与停顿时间可通过控制面板独立调节，操作人员可根据环境温度、浆料特性调整生产节拍，在保证蛋卷成型质量的前提下最大化生产效率。
