5/8-3/8规格Straight快插式气动直通接头

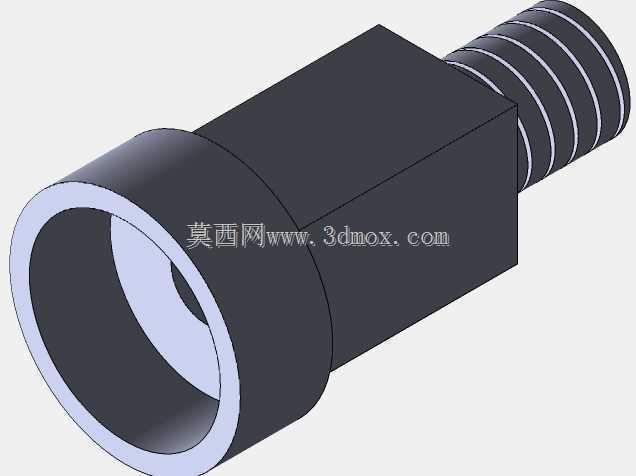

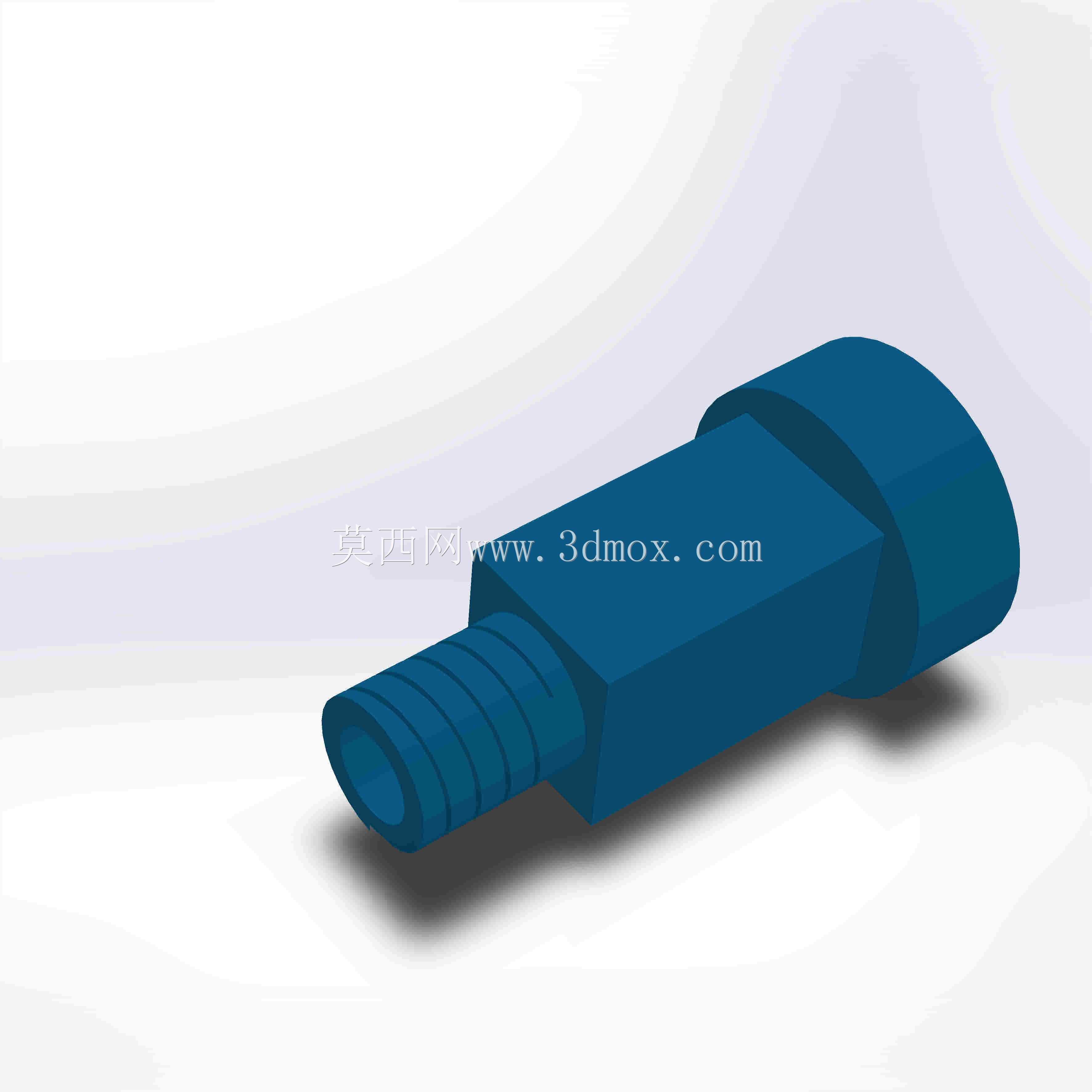

　　这款异径直通接头主要面向气动回路、低压流体输送管路的变径连接场景，在自动化生产线的气路排布、小型液压站的辅助油路接驳、实验台流体管路搭建中都有广泛应用，核心作用是实现两种不同外径管路的无转角直通连通，避免管路转接时出现不必要的弯折，减少流阻损失。从结构设计来看，接头整体分为三个功能段，一端是带多道环形倒刺的竹节式插咀，用来对接内径3/8英寸的柔性软管，倒刺的倾斜角度经过反复校核，软管推入后倒刺会嵌入软管内壁，在0-1MPa的常规工作压力下不会出现脱管问题，不需要额外加装喉箍也能满足密封要求，插咀根部做了圆弧过渡，避免安装时割伤软管内壁造成泄漏。中间段是等直径的六方加持段，这个结构是专门为安装工况设计的，

　　现场装配时可以用普通开口扳手或者活动扳手卡住六方面施加扭矩，不会因为拧动导致接头整体变形，六方的对边尺寸按照常规五金工具的规格匹配，不需要定制专用工装就能完成装配。另一端是外螺纹连接端，规格为5/8英寸的标准管螺纹，螺纹段的长度经过严格控制，拧入对应内螺纹接口时，既能够保证足够的啮合牙数满足连接强度，又不会因为拧入过深顶到对侧管路造成通径缩口。接头的内部流道做了等通径设计，整个流道没有突然的变径或者台阶，流体经过时不会产生紊流，压力损失比带缩口的同类接头低15%左右，对于需要稳定压力输出的精密气动回路来说，这个设计能有效避免末端执行件因为压力不足出现动作乏力的问题。在建模过程中，所有的尺寸边界都严格按照行业通用的接头尺寸规范设定，

　　竹节段的最大外径比适配软管的内径大0.3-0.5mm，保证插接后的过盈量处于合理区间，过盈量太小容易脱管，过盈量太大则会导致装配难度上升，甚至会把软管撑裂。六方段的外径比螺纹大径大2mm，既保证扳手加持时有足够的受力面，又不会因为尺寸过大导致相邻接头的安装空间不足，在密集排布的阀岛安装场景下，这个尺寸设计能让相邻接头的扳手操作空间互不干涉。螺纹端的起始位置做了倒角导向，安装时能够快速对准内螺纹口，不会出现螺纹错牙的问题，倒角角度为45度，和常规管螺纹的安装导向要求完全匹配。从实际使用的角度出发，这类接头的材质一般选用黄铜或者304不锈钢，建模时的壁厚设定充分考虑了两种材质的强度要求，在1.5倍额定压力下不会出现开裂或者变形，

　　接头的总长控制在合理范围内，安装后不会过多占用管路外侧的空间，在设备内部狭小的布线布管区域也能顺利布置。不同于弯通或者三通类接头，直通接头的核心要求是同轴度，建模时三个功能段的同轴度公差控制在0.05mm以内，安装后管路不会出现偏斜，长期受流体冲击也不会出现接头处应力集中导致的断裂问题。另外，接头的所有外边缘都做了R0.2的圆角处理，没有尖锐的毛刺边，装配时不会划伤操作人员的手部，也不会刮破相邻的软管或者线缆。在气路设计选型时，这类异径直通接头的使用频率非常高，当主回路管路和支路管路外径不匹配时，不需要更换整段管路，只需要加装一个对应规格的直通接头就能完成变径连接，大幅降低管路改造成本。建模时还原了所有的装配细节，包括竹节段的每一道倒刺的角度和间距、六方段的棱角倒角、螺纹段的牙型细节，不管是用来做设备的管路排布仿真，还是做装配工艺的模拟，都能直接复用，不需要再做额外的结构调整。在安装边界方面，接头安装后，竹节段需要至少插入软管20mm以上，才能保证密封和连接强度，螺纹端拧入内螺纹时需要缠绕生料带或者加装密封垫圈，建模时预留了密封垫圈的安装空间，螺纹端面和对接面之间留有1.5mm的间隙，足够容纳标准厚度的密封垫圈，不会出现密封件被压溃或者密封不严的问题。
