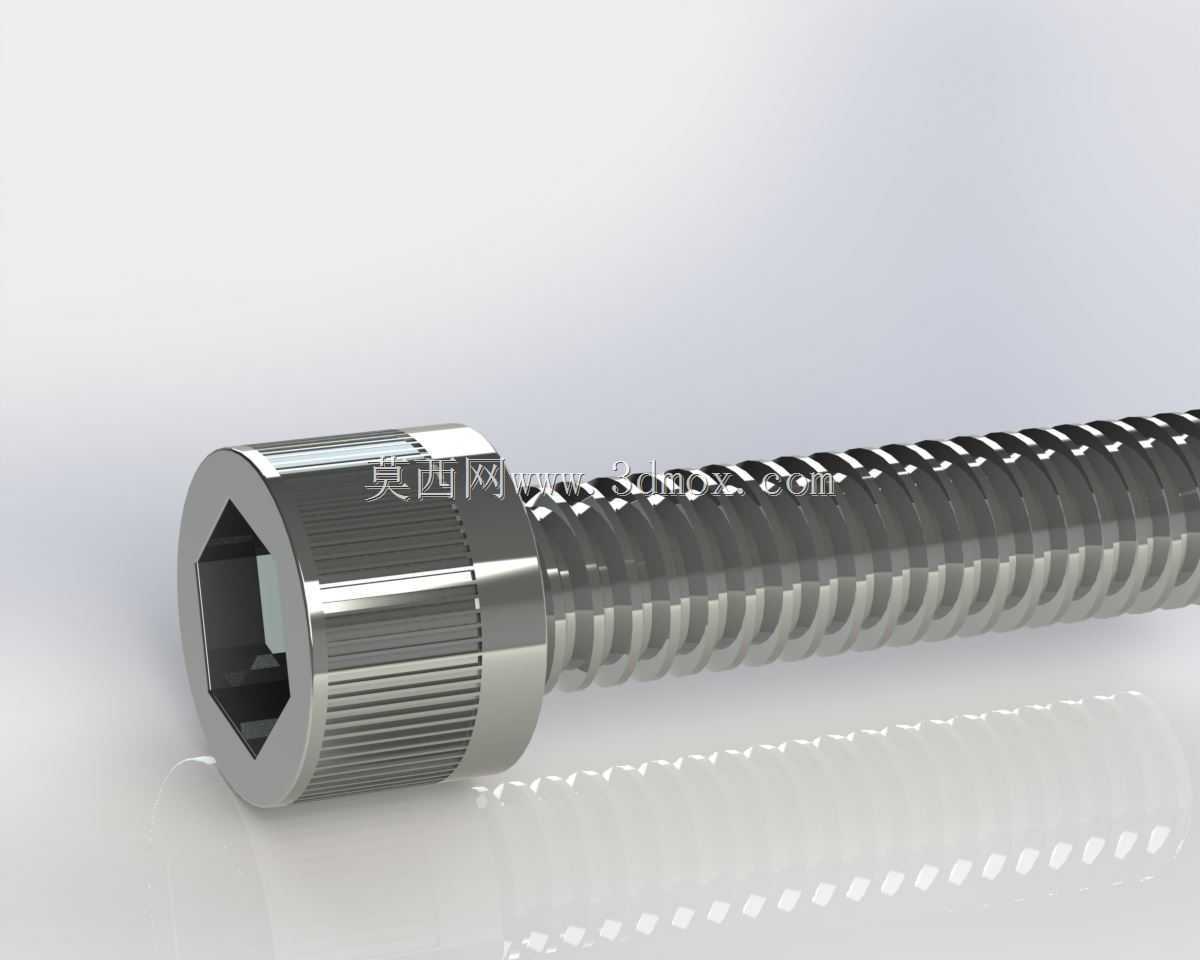

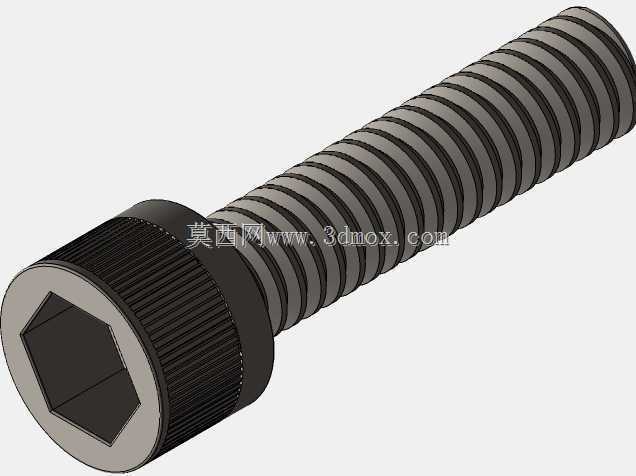

M6规格不锈钢内六角圆柱头紧固螺钉

　　做设备结构设计这么多年，内六角圆柱头螺钉几乎是每个装配体里绕不开的基础连接件，M6这个规格更是从桌面级小型工装到中型输送线机架都能见到的通用尺寸，这次建模的不锈钢款，针对的就是有防锈、防腐蚀要求的装配场景。先从实际使用场景说，食品加工生产线的护板安装、户外小型检测设备的外壳拼接、医用辅助器械的机架固定，这类场景不能用普通碳钢镀锌螺钉，一旦镀层磨损生锈，要么污染生产接触面，要么在户外温湿度变化下提前锈死，后期维护拆都拆不下来，不锈钢材质的选型就是为了解决这类问题。

　　从功能特性上看，内六角的驱动形式和十字、外六角比有很明确的优势：圆柱头的设计可以让整个螺钉头沉进预制的沉孔里，装配完成后连接件表面没有凸起，不会刮蹭操作人员或者输送带上的物料，这一点在做设备外罩、安全防护门的时候特别重要，要是用外六角螺栓，头露在外面，工人巡检的时候很容易刮到工作服。而且内六角的驱动接触面是六个内平面，拧紧的时候受力比十字槽均匀，不容易拧花槽口，尤其是需要施加规定预紧力的场合，用对应规格的内六角扳手施加扭矩，不会像十字槽那样容易打滑，把槽口拧圆之后就完全没法拆装了。

　　建模的时候首先要卡准安装边界尺寸，M6的螺纹公称直径是6mm，建模时螺纹大径、中径、小径的参数要符合普通公制螺纹的公差要求，不能随便画个螺旋线扫掠就完事，不然装配的时候会出现干涉或者拧不进去的问题。螺钉头部的内六角对边尺寸要和标准内六角扳手的尺寸匹配，头部的滚花部分不是装饰，实际生产里这个滚花是方便徒手拧入预紧的时候增加摩擦力，尤其是在装配空间小，扳手没法一开始就伸进去的位置，工人可以先手指捏着滚花头把螺钉拧进几牙，再用扳手最终拧紧，所以建模的时候滚花的齿距、齿深也要符合实际加工的比例，不能做的太夸张或者完全省略。

　　设计思路上，这类标准件的建模核心是还原装配适配性，而不是单纯做个外观。比如头部的高度，要对应M6螺钉的标准头部厚度，沉孔的深度设计就要比这个头部厚度多0.5-1mm的余量，保证螺钉拧紧之后头不会高出安装面。螺纹部分的长度要根据实际连接板厚来选，这次的模型是全螺纹款，适合总连接厚度不超过螺纹长度的薄板拼接场景，如果是厚板连接，就要选半螺纹款，让光杆部分穿过被连接件，避免螺纹在孔里咬合，拆卸的时候把孔壁的螺纹带坏。还有螺钉末端的倒角，这个细节很多新手建模会漏掉，实际装配的时候，末端的45度倒角是为了对准螺纹孔，不用反复调整就能顺利拧入，尤其是在盲孔装配的时候，没有倒角的螺钉很容易歪着拧进去，把螺纹孔的首牙弄坏。

　　实际选型的时候还要注意，不锈钢螺钉的强度等级和碳钢的不一样，不要用碳钢螺钉的扭矩值来拧不锈钢件，不然很容易拧断或者滑牙。建模的时候把头部的受力接触面做平整，也是为了模拟实际拧紧时头部和沉孔端面的完全贴合，要是接触面做的有倾斜，拧紧的时候就会出现应力集中，螺钉头容易从根部断裂。另外，不锈钢材质的冷镦加工特性决定了头部和杆部的过渡圆角不能太小，建模的时候那个过渡R角要做对，不然实际生产的时候这个位置会因为应力集中，在受冲击载荷的时候断裂，比如振动比较大的设备上，螺钉长期受交变载荷，过渡角太小的话疲劳寿命会大打折扣。

　　很多新手做装配的时候，随便找个螺钉模型拖进去就用，往往忽略了螺钉头和沉孔的间隙、螺纹旋合长度的匹配，最后出工程图的时候才发现安装尺寸不对，加工回来的零件装不上。这个M6内六角螺钉的模型，所有尺寸都贴合实际量产的标准件参数，不管是做装配干涉检查，还是出装配示意图，都能直接用，不用再反复调整尺寸。比如在做铝型材机架装配的时候，M6螺钉是和型材的T型螺母配合使用的，螺钉穿过型材的安装孔，拧进T型螺母里，这时候螺钉的杆部直径要和型材的安装孔间隙配合，不能太粗也不能太细，太粗穿不进去，太细的话连接会有旷量，机架组装起来精度不够。还有在做钣金件连接的时候，钣金上的预制孔要比螺纹大径大0.2-0.3mm，螺钉拧紧之后头部把钣金压紧，这时候头部的承压面直径也要足够，不然压强太大，会把薄钣金压出凹陷，连接就松了。

　　说回模型本身，整个建模过程是先画杆部的回转体，再做头部的圆柱和内六角槽，然后做滚花特征，最后扫掠螺纹，末端做倒角，过渡位置做圆角，每一步的尺寸都对应实际加工的公差范围，不会出现看着像实际装不上的问题。尤其是内六角槽的深度，不能做太浅，不然扳手插进去太浅，拧紧的时候容易滑脱，把槽口拧坏，也不能做太深，太深的话头部的有效壁厚就薄了，大扭矩下头部会开裂。滚花的纹理是直纹滚花，和网纹滚花比，直纹的加工成本更低，对于螺钉这种只需要手指拧动时增加摩擦力的场景完全够用，没必要做网纹增加不必要的加工成本。

　　在不同的应用场景里，这个螺钉的适配细节也有区别，比如用在有防水要求的装配位置，就要在螺钉头下面加一个橡胶平垫，这时候建模的时候如果要做完整装配，就要预留出平垫的安装空间，头部的承压面要和平垫完全贴合，不能有缝隙，不然防水效果就达不到。如果是用在有导电要求的接地位置，不锈钢的导电性不如碳钢，这时候选型就要注意，但如果是既要防锈又要保证一定导电性的场景，304不锈钢的这款螺钉也能满足一般的接地导通要求，不用额外做导电处理。

　　很多人觉得标准件建模没什么技术含量，其实恰恰是这些最基础的连接件，决定了整个设备的装配可靠性和后期维护难度。一个尺寸不对的螺钉模型，可能导致整个装配体的安装孔位全部出错，加工回来的零件全部报废，所以做标准件模型的时候，每一个尺寸都要对着实际标准来，不能凭感觉画。比如M6螺钉的内六角对边尺寸是5mm，要是画成4mm或者6mm，实际装配的时候要么扳手插不进去，要么间隙太大拧滑，这些细节都是在长期的设计工作里一点点积累的经验，不是随便拉个圆柱挖个六边形就能叫合格的模型。
