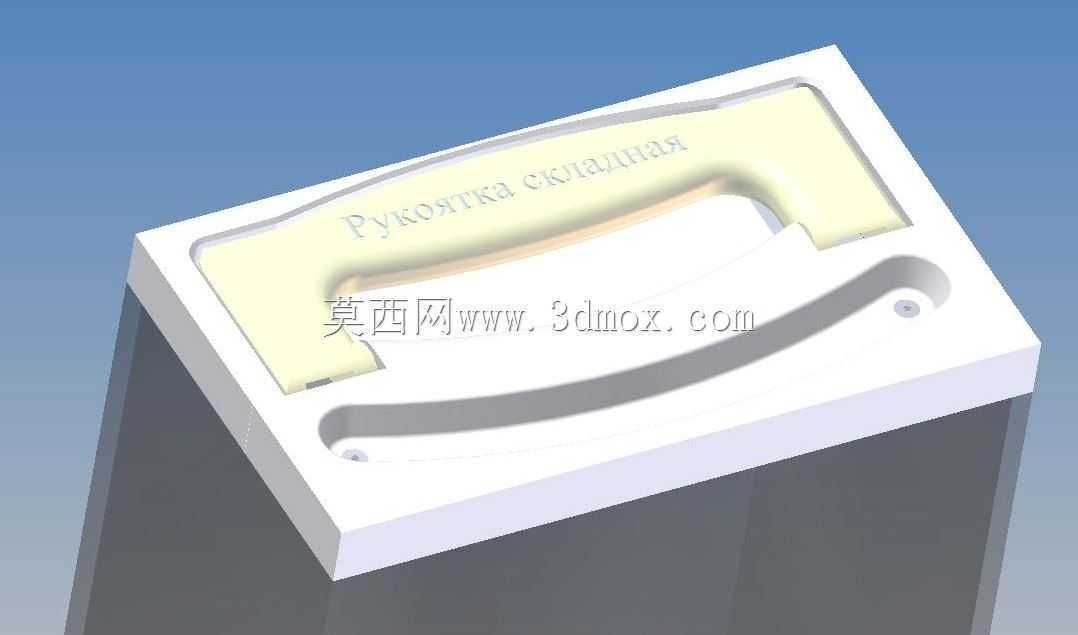

手柄类注塑成型模具型腔结构设计

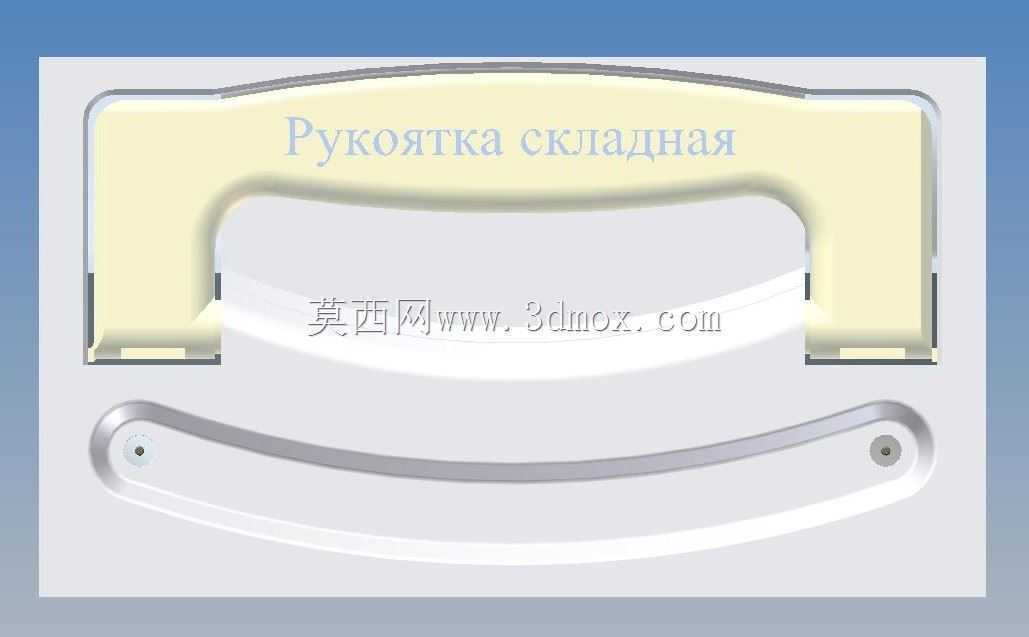

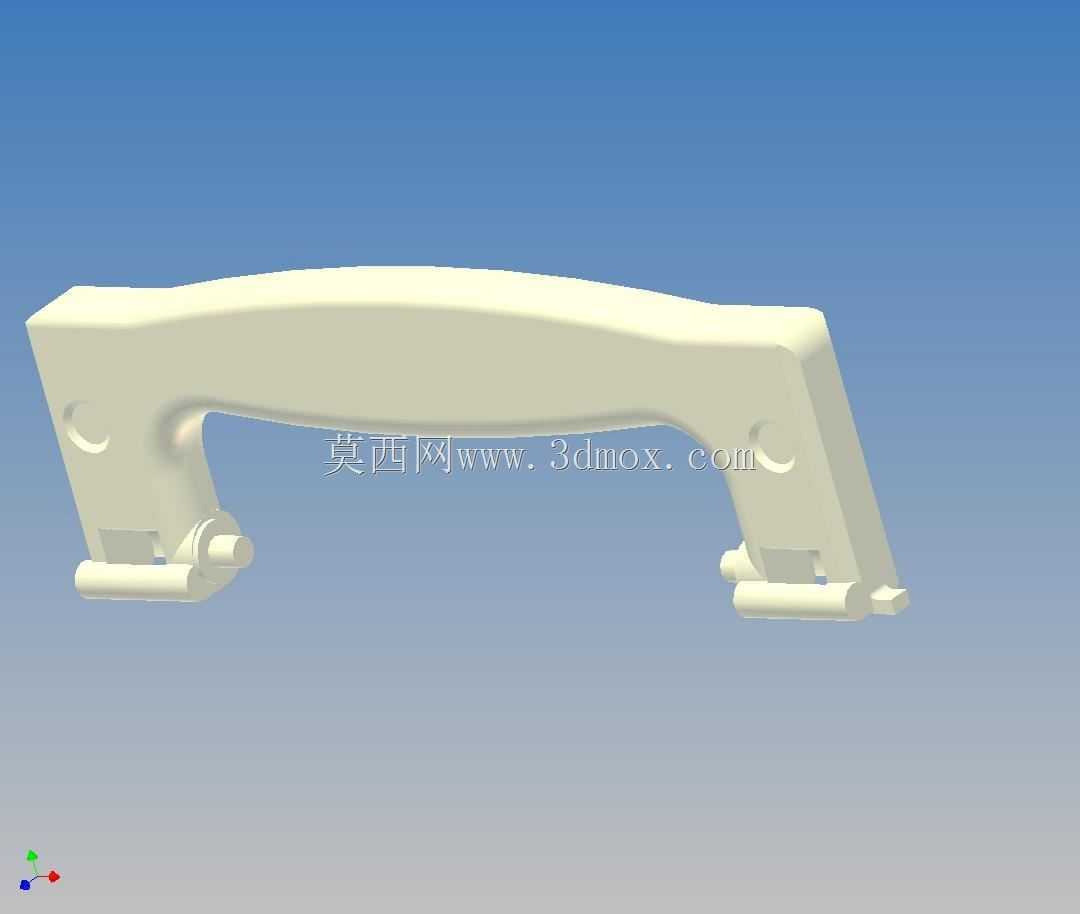

　　这套结构对应的是日常握持类手柄零件的注塑成型模具型腔部分，在民用塑料制品、小型工具配件的批量生产场景中应用十分广泛，小到家用厨具的握持把手、手动工具的防滑握柄，大到小型设备的操作握持部件，都能通过这类模腔结构完成注塑成型工序。从实际生产用途来看，该型腔直接决定了手柄外表面的成型精度，握持区域的曲面弧度、表面标识的刻印清晰度、边缘过渡的顺滑度，都完全依赖模腔的加工精度来保证，生产时熔融的塑料原料注入模腔后，经过保压、冷却阶段，就能直接成型出符合握持手感要求的手柄外壳零件，不需要额外做大量的表面修整工序。

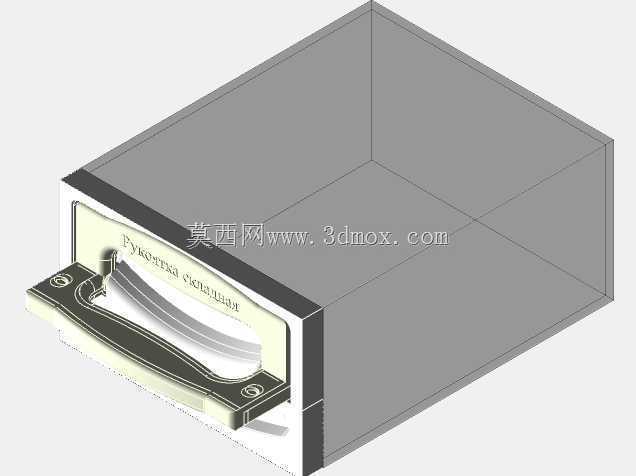

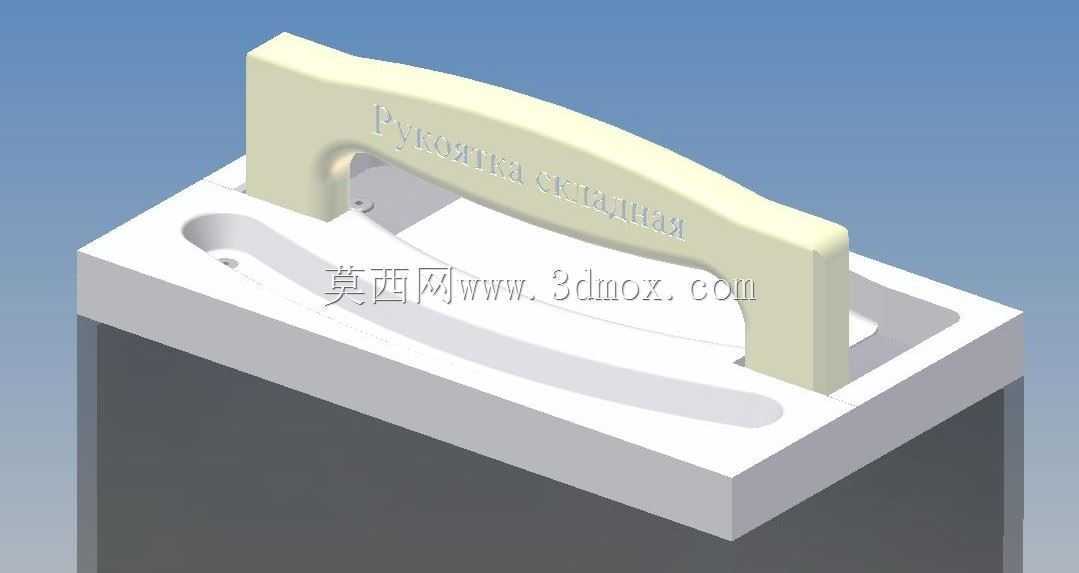

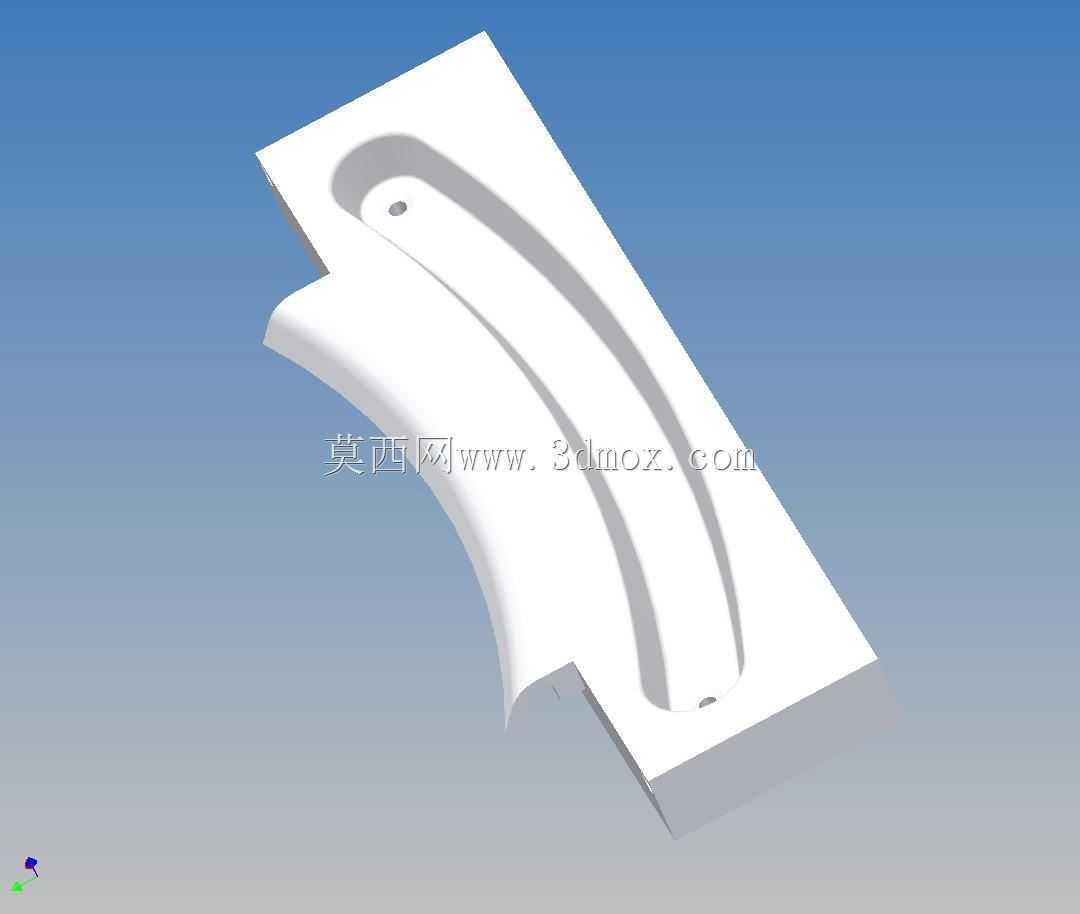

　　从功能特性上看，这套型腔结构在分型面的处理上做了针对性优化，分型线设置在手柄零件的边缘非握持区域，避免合模痕迹出现在用户日常握持接触的表面，减少后续飞边清理的工作量，同时也能提升成品零件的外观质感。模腔内部的曲面完全贴合人体工学握持的弧度要求，握持区域的内凹弧度经过反复调整，能够适配多数成年人的手掌握持曲线，长时间握持操作也不会产生明显的硌手感。模腔表面预留的标识刻印区域采用下沉式加工，注塑成型时可以直接在零件表面形成清晰的字符标识，不需要后续做丝印或者激光打标工序，能有效缩减零件的生产工序流程，降低批量生产的综合成本。模腔边角位置设置的两个小型定位孔，是合模时的精定位结构，能够保证动定模合模时的对位精度，避免出现错模、壁厚不均的成型缺陷，保证每个成型零件的尺寸一致性。

　　在设计思路层面，这套型腔结构优先考虑了量产时的成型效率与脱模顺畅度，模腔的脱模斜度设置在合理区间，既不会因为斜度过大导致零件尺寸超差，也不会因为斜度过小造成脱模时零件表面拉伤。冷却水路的排布沿着模腔的曲面走向均匀布置，距离模腔表面的距离保持一致，能够保证成型时模腔各个区域的冷却速度均匀，避免零件出现翘曲、缩痕等成型缺陷，缩短单件零件的成型周期。流道的位置设置在零件的非外观端面，进胶点采用潜伏式浇口设计，开模时浇口可以自动和零件分离，不需要人工修剪浇口，进一步提升自动化生产的效率。

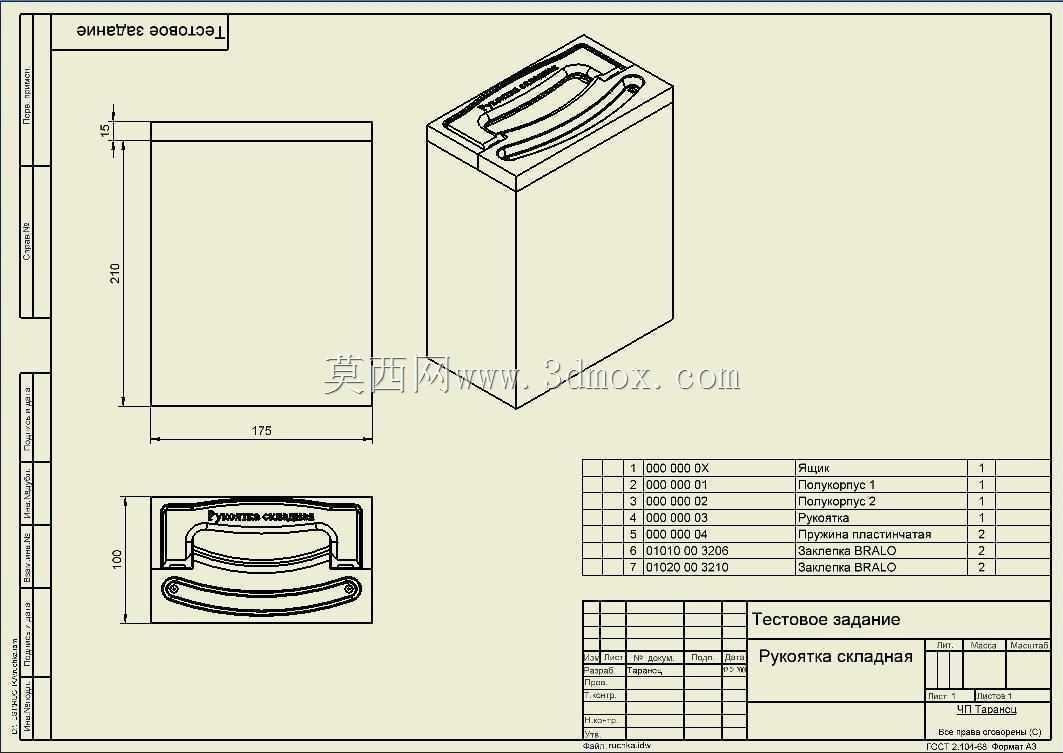

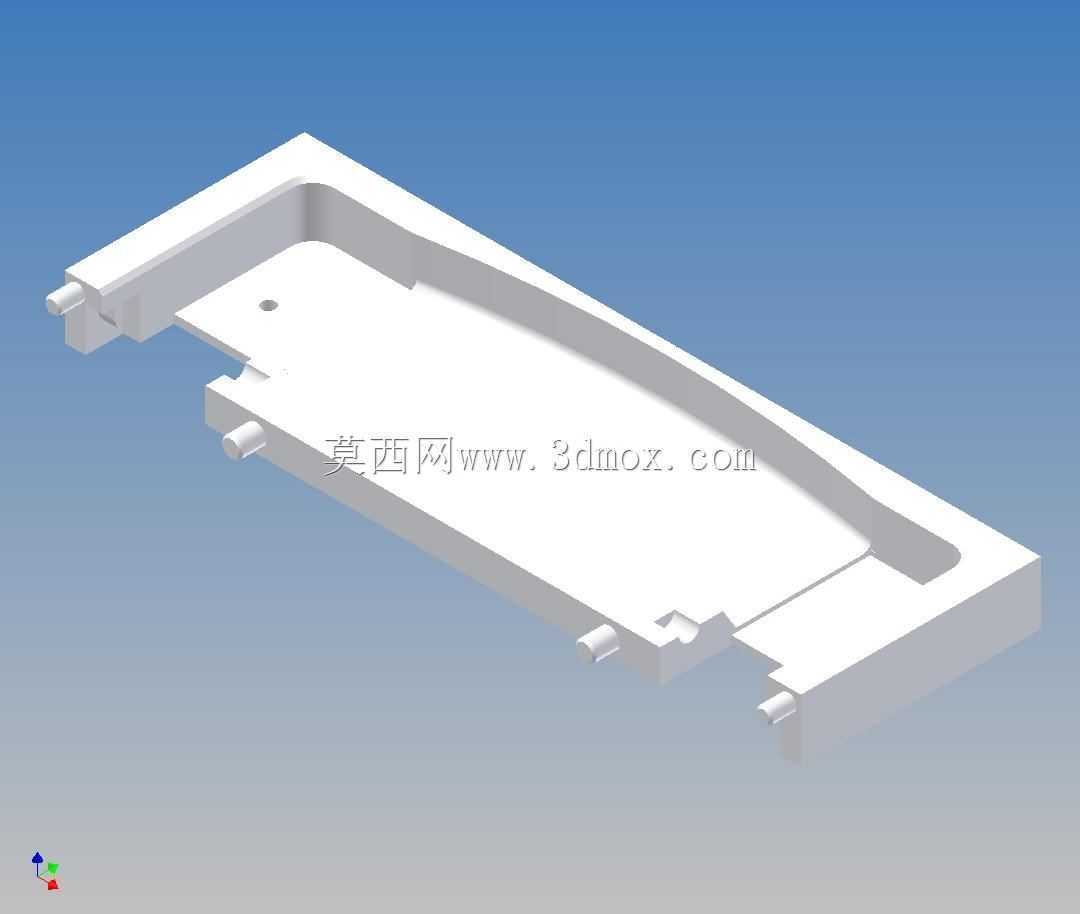

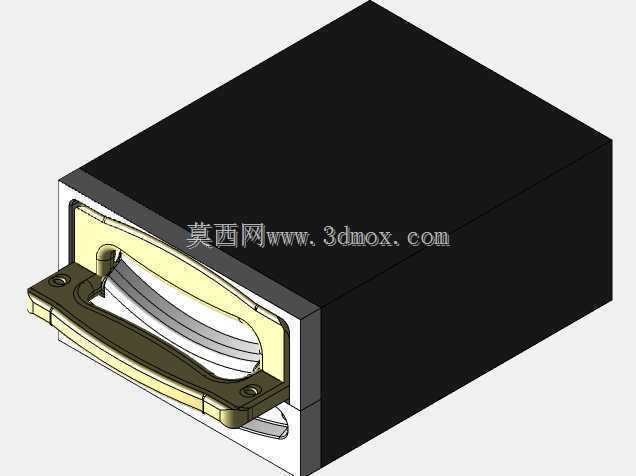

　　从外形尺寸与安装边界来看，这套型腔采用整体式镶块结构，整体为矩形块状，外部的安装基准面做了精磨处理，能够直接嵌入到模架的定模固定板内，安装时通过侧边的压块就可以完成固定，不需要复杂的锁紧结构，后期维护更换时只需要拆卸压块就能取出型腔镶块，维修十分方便。型腔的成型深度完全匹配手柄零件的壁厚要求，边缘的封胶面宽度经过合理计算，合模时能够承受足够的锁模力，不会出现飞边跑料的情况。安装时需要保证型腔的基准面和模架的定位面完全贴合，不能存在杂物或者间隙，否则会导致成型零件的尺寸出现偏差，同时要保证冷却水路的接口和模架上的水路接口完全对齐，避免出现漏水的情况，影响正常的生产作业。
