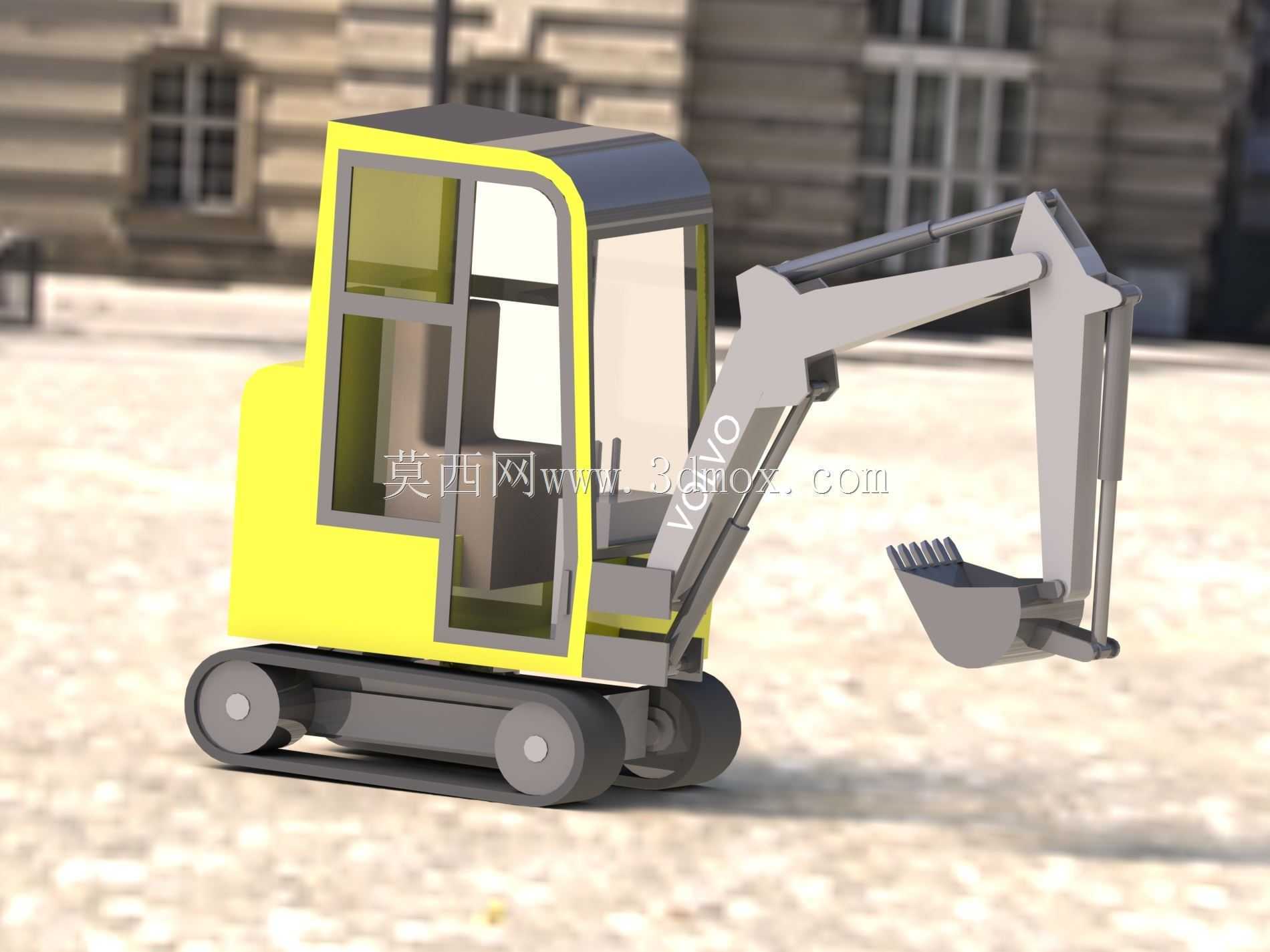

沃尔沃E20C微型履带挖掘机结构设计

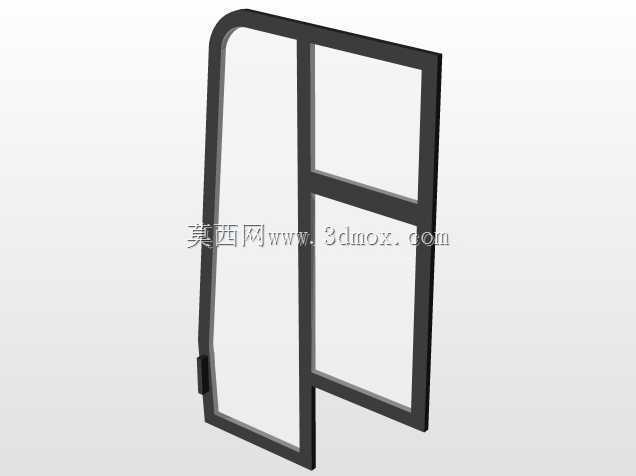

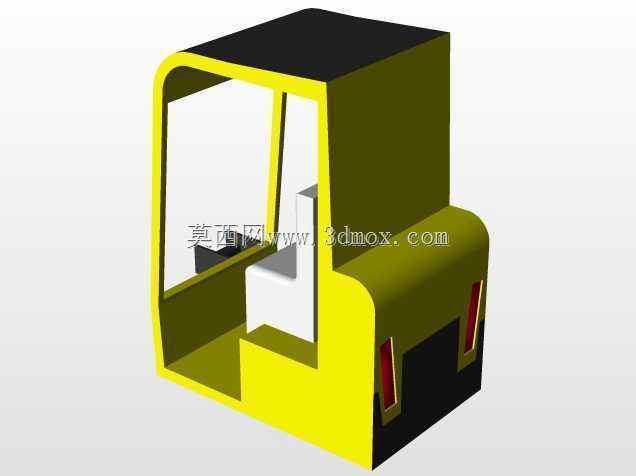

　　这款微型履带挖掘设备的设计，核心瞄准狭窄作业空间的施工需求，在城市老旧小区管网改造、室内拆除作业、园林苗木移栽、小型农田水利修整这类场景中，常规中型挖掘机受限于回转半径与机身宽度无法进入，该设备凭借紧凑的机身布局，能够在宽度不足1.2米的通道内完成转向与作业动作。从结构设计逻辑来看，整机采用动臂偏置布局，能够实现贴近墙体的挖掘作业，避免常规挖掘机动臂在侧方作业时与障碍物发生干涉，履带采用橡胶材质配置，在铺装路面作业时不会破坏路面表层，适配城市建成区的施工作业要求。驾驶室采用框架式防护结构，玻璃覆盖区域兼顾操作视野与结构强度，操作人员坐入后可通过前方与侧方的通透玻璃，清晰观测铲斗作业位置与履带周边的障碍物，减少作业盲区。

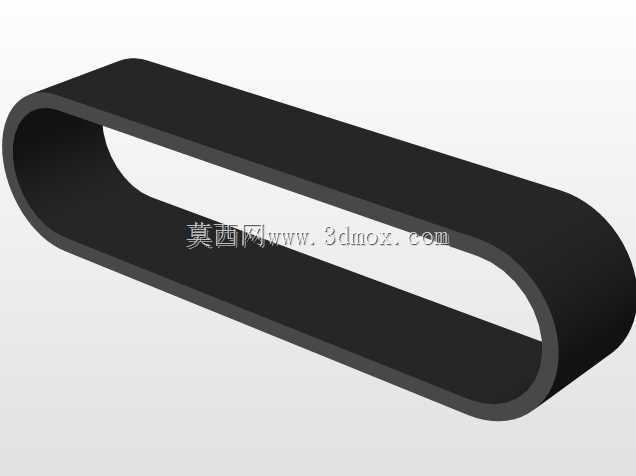

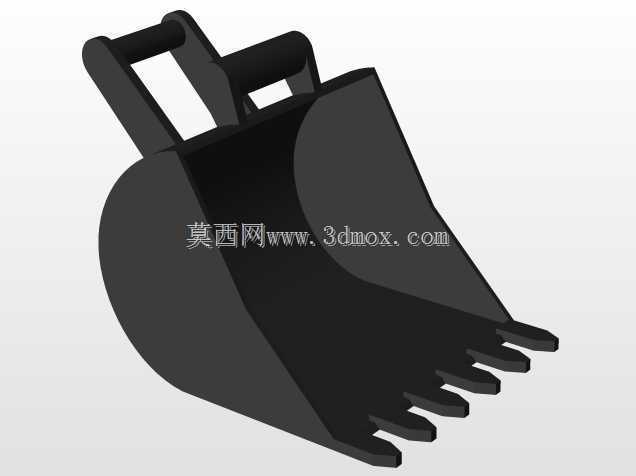

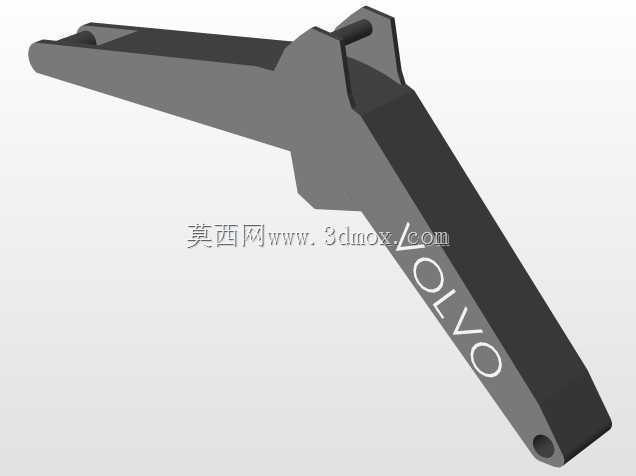

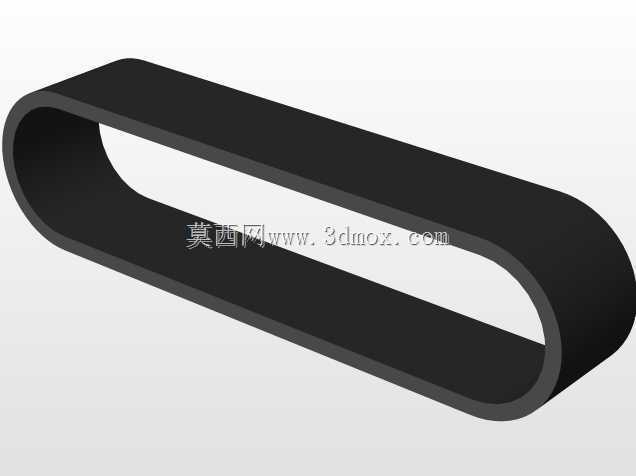

　　工作装置采用短动臂搭配短斗杆的配置，在有限的机身重量下保证足够的挖掘力，铲斗斗容适配小型作业的土方转运需求，单次挖掘量匹配人工配合作业的节奏，不会因单次装载量过大导致配套转运工具无法承接。行走系统采用双马达独立驱动履带的设计，可实现原地转向，在狭窄空间内调整作业位置时不需要反复进退，履带张紧机构采用注油张紧结构，日常维护时不需要拆解履带板即可完成张紧度调整，降低现场维护的工作量。液压管路沿动臂内侧排布，通过管卡固定在结构件上，避免作业过程中管路与障碍物剐蹭破损，管路接头采用标准密封结构，可在常规维修网点快速替换密封件，减少设备停机时间。机身尾部采用短尾设计，上部车体回转时尾部超出履带边缘的距离控制在极小范围内，在贴近墙体作业时，

　　不需要反复确认尾部回转空间，操作人员可将注意力集中在铲斗作业动作上，提升作业效率。从安装边界来看，整机运输状态下的高度可满足普通货运面包车的装载要求，不需要额外的大型运输设备即可完成转场，整机重量控制在轻型货车的载重范围内，转场成本远低于常规小型挖掘机。燃油箱与液压油箱布置在机身侧后方，加油口位置距离地面高度适中，现场加注油料时不需要借助登高工具，日常检查油液液位时可直接通过侧门的观察窗完成，不需要掀开上部机罩。散热系统布置在机身尾部正对进风方向，作业时可通过行走与回转带来的气流带走散热片热量，在高温环境下连续作业时不会出现液压油温度过高的问题，保证液压系统的工作稳定性。工作装置的铰接点采用耐磨衬套配置，销轴设置黄油加注通道，

　　可在每日班前检查时完成润滑保养，延长铰接点的使用寿命，减少因衬套磨损导致的作业精度下降问题。推土板布置在机身前部，除了完成作业面的平整作业外，还可在挖掘作业时支撑机身，提升挖掘作业时的整机稳定性，避免硬土挖掘时机身翘头，推土板的升降采用独立液压油缸控制，可根据地面平整度实时调整支撑高度。
