对开式可调偏心滑轮组件结构设计

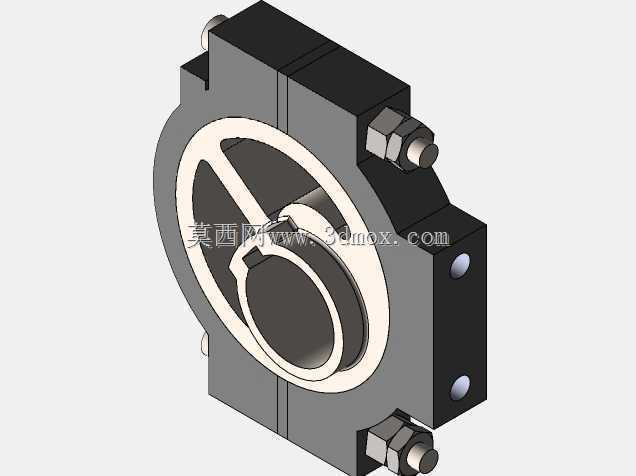

　　在带传动、链条输送等需要动态调整张紧量的工业场景中，偏心滑轮是替代固定张紧轮、实现张紧行程微调的核心执行部件，这款对开式结构的偏心滑轮，主要面向设备后期运维空间受限、无法整体拆装轮组的工况设计，比如长距离皮带输送线的沿线张紧点位、包装设备的同步带传动段、纺织机械的纱线导向张紧工位，都能看到这类结构的实际应用。和传统一体式偏心滑轮不同，这款组件采用上下对开的夹座式壳体设计，壳体结合面通过精密铣削加工保证贴合精度，两侧采用六角头螺栓加防松螺母的锁紧结构，安装时不需要预先拆解周边的轴系或者传动带，只需要松开两侧锁紧螺栓，将上下半壳扣合在预设的安装基座上，再穿入螺栓锁紧即可完成初步固定，大幅降低了老旧设备改造、产线运维更换的拆装工作量。

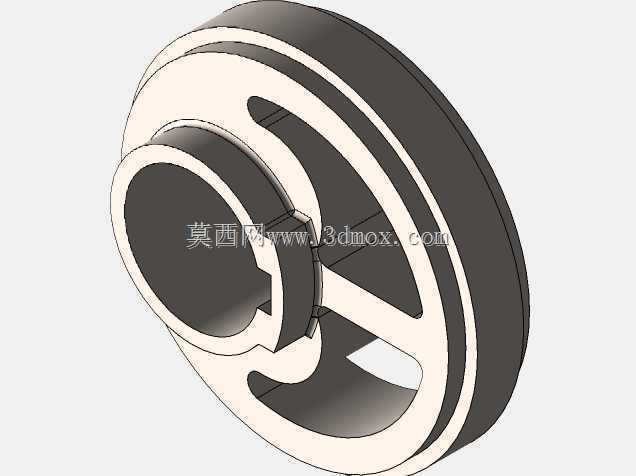

　　从功能特性来看，这款偏心滑轮的核心调节逻辑是通过内圈偏心轮体与外圈滑轮的偏心距设计，转动内圈偏心体时，滑轮的中心轴线会相对于安装壳体的中心产生偏移，偏移量由偏心距的设计值决定，可覆盖常规张紧调节所需的行程范围，调节到位后通过壳体侧面的紧定螺钉锁紧偏心轮体，避免设备运行过程中受振动影响出现偏心位移，导致张紧力失效。滑轮的轮槽采用圆弧过渡设计，适配常用的圆带、V带以及轻型输送链条的导向需求，轮体与偏心内圈之间设置有减摩衬套，长期运行时可降低转动摩擦阻力，减少轮体的磨损量，延长组件的整体使用寿命。设计过程中，首先要明确安装边界的约束条件：这款组件的安装基座适配厚度为标准工业板材的安装面，壳体两侧的螺栓孔中心距按照通用安装孔位规范设计，

　　可直接替换同规格的常规固定滑轮，不需要重新加工安装孔位；偏心轮的内孔直径按照常用的导向轴直径系列设计，可直接穿入对应规格的固定心轴，不需要额外加装轴套。外形尺寸方面，滑轮的外径根据常规线速度要求设计，避免外径过小导致传动带弯折应力过大，同时控制壳体的整体厚度，保证在狭窄的设备内部安装空间内也能顺利布置，不会和周边的传动部件、机架结构产生运动干涉。从结构细节来看，对开壳体的结合面处设计有定位止口，扣合时可自动对齐上下半壳的同轴度，避免安装错位导致滑轮转动卡滞；壳体外侧的螺栓头部设置有沉台，锁紧后螺栓头部不会突出壳体表面，防止设备运行过程中剐蹭周边的管线或者传动部件；偏心轮体的端面设计有调节用的扁位，可用普通扳手直接卡持转动调节，

　　不需要制作专用的调节工装，现场运维时操作门槛更低。在实际选型应用时，需要根据传动件的张紧力需求核算偏心距的调节范围，这款结构的偏心距设计可满足大部分轻型、中型传动场景的张紧需求，若应用在重载冲击的工况下，可将壳体的锁紧螺栓更换为更高强度级别的紧固件，同时在偏心轮与壳体的配合面增加防滑垫片，提升锁紧可靠性。轮体的材质搭配上，滑轮外圈采用耐磨材质制作，可降低传动件的磨损速率，壳体采用铸铁材质保证整体结构刚性，偏心内圈采用调质处理的钢材制作，承受调节时的挤压力以及运行过程中的径向载荷，各部件的材质搭配兼顾了刚性、耐磨性与加工成本的平衡，适合批量生产应用。
