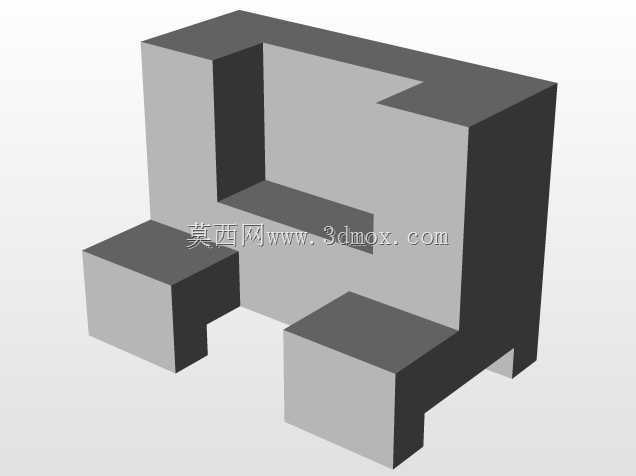

带双凸台支撑的凹型限位基座结构

　　在非标自动化生产线的工位定位环节，这类带双凸台支撑的凹型基座是工位载具的核心定位构件，主要承担工件承载、侧向限位以及配套执行机构的安装基准作用，常见于3C产品装配线、小型五金件加工工位的载具模组中，区别于一体式平板基座，该结构通过凹腔与凸台的组合设计，能够同时完成工件的X、Y向粗定位与Z向支撑，减少额外定位销的安装工序，降低载具整体的装配累计误差。从实际使用场景来看，这类基座多安装在倍速链线体的工装托盘上，随线体流转经过上料、装配、检测多个工位，凹型内腔的侧壁可直接对放置在内的工件侧边形成挡边限位，避免线体启停时工件发生滑移偏移，前方两个独立的支撑凸台，一方面可以承托工件底部的两个支脚位置，让工件中部悬空，

　　给下方的检测传感器或者顶升机构留出操作空间，另一方面凸台的外侧立面也可作为夹爪取放工件时的避让基准，防止夹爪下行时与基座发生硬碰撞。设计阶段首先要匹配对应工位的工件外形尺寸，凹腔的内部净宽需要比工件对应位置的外形尺寸大0.2-0.5mm，既保证工件能够顺利放入腔体内，又不会因为间隙过大导致定位偏移超差，两个支撑凸台的中心距需要严格匹配工件底部的支撑点位置，凸台的顶面平面度要求控制在0.02mm以内，保证工件放置后不会出现翘曲倾斜，避免后续装配工序出现对位偏差。基座的主体壁厚根据承载工件的重量设定，常规承载10kg以内工件时，主体壁厚设置为8-10mm即可满足结构强度要求，凸台与主体连接的位置做了R2的圆角过渡，

　　减少铣削加工时的应力集中，同时也能避免工件放置时被锐边刮伤表面。安装边界方面，基座底部设计为平整安装面，可通过四个沉头孔直接固定在工装托盘上，沉头孔的位置避开内部凹腔的投影区域，防止固定螺栓的头部突出到腔体内干涉工件放置，基座的整体高度控制在50mm以内，不会因为高度过高导致线体流转时与周边的线体护栏、工位阻挡器发生干涉，凹腔的后侧立面做了15度的导入倒角，上料时即使工件位置有小幅偏差，也能顺着倒角滑入腔体内完成定位，降低上料机构的对位精度要求。从结构受力角度分析，该结构的凹型后侧立墙是主要的受力部位，当工件随线体急停时，惯性力会直接作用在后侧立墙上，因此设计时立墙的厚度比两侧壁厚增加2mm，

　　同时在立墙与主体底板的连接位置做了加强筋结构，避免长期受冲击导致立墙出现变形歪斜。两个支撑凸台的高度保持一致，误差控制在0.01mm以内，若两个凸台存在高度差，工件放置后会出现倾斜，导致上方的装配压头下压时出现压偏问题，损坏工件或者压头构件。实际加工时，这类基座多采用6061铝合金材质铣削成型，重量较轻不会给工装托盘增加过多负载，同时铝合金的加工性能好，能够较快完成凹腔与凸台的精度加工，表面做硬质阳极氧化处理，提升表面耐磨性，长期与工件接触摩擦也不会出现明显的磨损凹痕，延长基座的使用寿命。在设备维护环节，这类一体式结构的基座没有额外的活动拼接部件，不需要定期做润滑或者紧固件复紧，只需要定期清理凹腔内掉落的加工碎屑即可，维护成本远低于拼接式的定位载具，当需要适配不同尺寸的工件时，只需要调整凹腔的内部尺寸与凸台的位置参数，整体结构形式不需要做大幅改动，具备较强的设计复用性，能够快速适配不同规格工件的定位需求，缩短非标载具的设计开发周期。
