带法兰安装座的方形通孔连接支撑构件

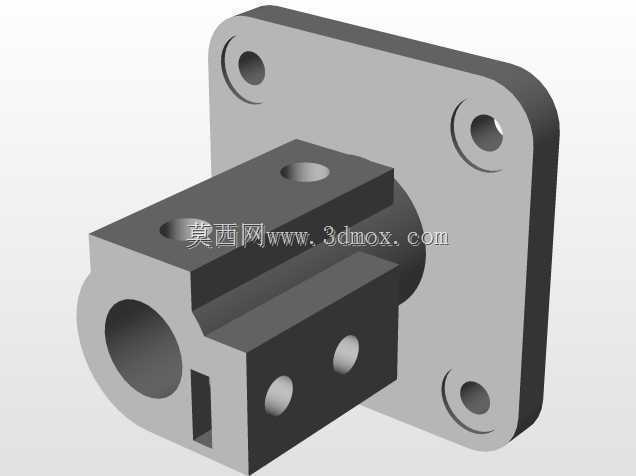

　　这类带方形法兰安装面的支撑连接构件，常见于自动化生产线的工位定位、小型动力单元的输出端衔接、工装夹具的主体承载结构中，日常在非标设备的导向轴支撑、气动执行元件的安装固定场景里也能见到同结构的零件，核心作用是在两个不同安装基准的部件之间，提供刚性的连接过渡，同时保证安装后的同轴度与承载稳定性。从结构设计来看，方形法兰的四个角做了圆角处理，避免安装过程中锐边划伤操作人员，也能减少零件在热处理或者机加工过程中的应力集中问题，法兰面上的四个安装孔采用沉孔设计，安装时螺栓头可以完全沉入孔内，不会突出法兰表面，保证安装面与设备基准面完全贴合，不会出现螺栓干涉导致的安装间隙。主体部分的中心通孔为阶梯式结构，

　　大端通孔用于穿装需要支撑的轴类零件或者管路，小端的止口结构可以和配套部件的定位凸台配合，安装时不需要反复调整同轴度，直接靠止口定位就能保证装配精度，减少现场安装的调试时间。主体侧面的多个径向通孔，主要用于安装紧定螺钉，穿入中心孔的轴类零件可以通过这些螺钉锁紧固定，也可以根据使用需求在孔内安装定位销，实现零件的周向防转，避免设备运行过程中轴件出现窜动或者转动偏移。主体与法兰衔接的位置做了加厚的过渡圆角，这个位置是零件受力的薄弱区域，设备运行中产生的径向载荷、冲击载荷都会集中在衔接处，加厚过渡可以有效提升零件的抗扭、抗弯强度，避免长期受载出现根部断裂的问题。在安装边界上，

　　方形法兰的边长尺寸适配常规的100mm间距安装孔位的型材或者安装板，四个安装孔的孔径适配M8规格的内六角螺栓，能够满足多数中小型设备的安装载荷要求，中心通孔的通径可以适配直径20mm以内的轴类件或者管路，整体零件的轴向长度控制在较短范围内，不会占用过多的设备安装空间，适合在布局紧凑的非标设备中使用。设计这类零件的时候，首先要确认安装面的平面度要求，法兰安装面的平面度公差需要控制在0.05mm以内，保证安装后不会出现倾斜，中心通孔的轴线与法兰安装面的垂直度公差要控制在0.02mm范围内，避免穿装的轴件出现偏斜，导致运转过程中出现卡滞或者磨损加剧的问题。材质选择上，常规工况下采用45号钢调质处理即可满足强度要求，

　　表面做发黑处理提升防锈能力，如果是在腐蚀环境中使用，可以更换为304不锈钢材质，不需要额外做表面处理就能满足防锈要求。在实际选型使用的时候，需要先核算零件需要承受的径向载荷与轴向载荷，确认所选规格的构件能够满足负载要求，避免长期过载导致零件变形，安装时要保证法兰面与设备基准面完全贴合，螺栓要按照对角顺序逐步拧紧，避免单个螺栓受力过大出现断裂，穿入中心孔的轴件要保证外径与通孔的间隙配合公差在合理范围，间隙过大会导致支撑刚性不足，间隙过小会出现装配困难的问题。这类构件相比圆形法兰的安装座，方形结构在安装时不需要额外做防转定位，依靠四个角的安装孔就能完全固定周向位置，安装调试更加便捷，而且方形结构的材料利用率更高，机加工过程中去除的材料更少，加工成本相对更低，在中小载荷的支撑连接场景中，完全可以替代同规格的圆形法兰座使用。
