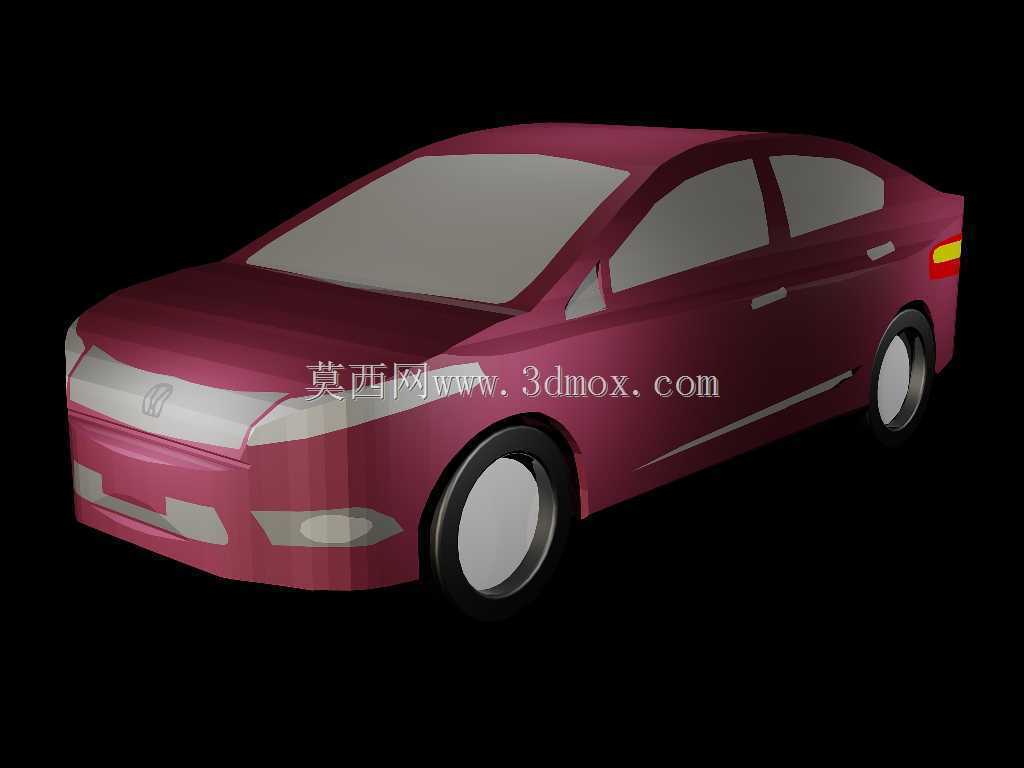

家用三厢轿车外观结构三维数模

　　该三维数模还原了常规家用三厢燃油轿车的整体外观结构，建模过程中优先还原了量产车型的外覆盖件曲面特征，可用于汽车造型评审、周边配套产品开发的前期结构参考。从实际应用场景来看，这类简化外观数模常被用于车载配件的适配开发，比如车窗晴雨挡、车身拉花定位、外饰改装件的初步匹配，也可用于交通场景仿真、驾驶模拟系统的车辆素材搭建，不需要拆解到内部动力总成层级时，这类外观级模型能大幅降低场景搭建的运算负载。模型的外形尺寸参考了常规A+级三厢轿车的通用边界，整车长度控制在4.6米到4.7米区间，宽度在1.8米左右，高度在1.45米上下，轴距预留了2.7米的常规家用车空间，建模时保留了前后保险杠的安装定位特征、车门分缝线的位置、车窗玻璃的曲面弧度，

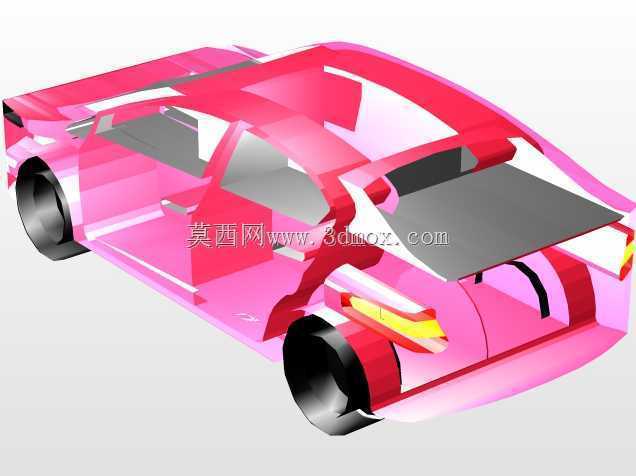

　　以及前后灯组的外轮廓边界，轮拱位置预留了16寸轮毂的安装空间，轮胎断面宽度参考了常规家用车205mm的通用规格，轮拱与轮胎之间的间隙保留了120mm左右的常规避震行程空间，适配普通铺装路面的行驶通过需求。设计思路上采用了分块建模的逻辑，将车身外覆盖件、车窗玻璃、轮毂轮胎、车灯外罩、车门把手这些独立外饰件做了单独的实体拆分，没有做布尔合并，方便后续做不同配色的材质拆分，也便于后续改装设计时单独替换对应部件，比如更换不同样式的轮毂、调整保险杠下包围的造型时，不需要重新调整整个车身的曲面。车身侧面的腰线做了连续的曲面过渡，从前翼子板一直延伸到后尾灯位置，还原了量产车冲压成型时的曲面连续性要求，避免出现曲面拐点导致的冲压开裂问题，

　　车门把手的位置参考了人机工程学的常规布置高度，距离地面约900mm，符合成年人站立操作的舒适伸手范围，前后车门的分缝位置对齐了B柱的结构边界，保证车门开合时不会与周边覆盖件产生运动干涉。前后保险杠的下部预留了雾灯安装位与拖车钩盖板的位置，后保险杠侧面保留了侧反光条的安装凹槽，车尾的后备箱盖曲面做了小幅的上翘特征，还原了常规家用车的小鸭尾造型，兼顾空气动力学的气流梳理作用，高速行驶时能提供一定的下压力，降低车尾的升力。前挡风玻璃的倾斜角度参考了常规三厢车的28度到30度区间，兼顾风阻系数与车内前排头部空间，A柱的三角窗位置做了透明件的单独拆分，还原实车的视野盲区优化设计，外后视镜的安装位置布置在车门板上而非A柱三角位，

　　能减少A柱的视野遮挡，同时降低风噪传递。模型的轮胎部分还原了常规民用轮胎的胎面花纹简化特征，轮毂做了五辐式的常规家用车造型，轮辋的安装孔位预留了4孔的常规家用车轮毂固定结构，中心孔的直径参考了常规乘用车60mm左右的通用尺寸，方便后续对接刹车系统、转向节的详细建模。整个模型的曲面都做了法线统一处理，没有出现反向面、重叠面的问题，导入各类三维软件时不需要额外做几何修复，外表面的曲面曲率连续等级达到G2，能满足常规渲染、3D打印验证外观造型的需求，不需要做额外的曲面补全。在做车载周边产品开发时，比如设计车顶行李架、车身侧踏板这类外饰附件，可以直接基于该模型的外表面曲面做贴合定位，不需要重新扫描实车获取点云数据，能大幅缩短前期开发的周期，在做交通场景的动画渲染时，该模型的面数控制在合理区间，不会占用过多的渲染资源，大场景下批量调用也不会出现卡顿问题。
