卡通风格钢铁侠人形机甲结构设计

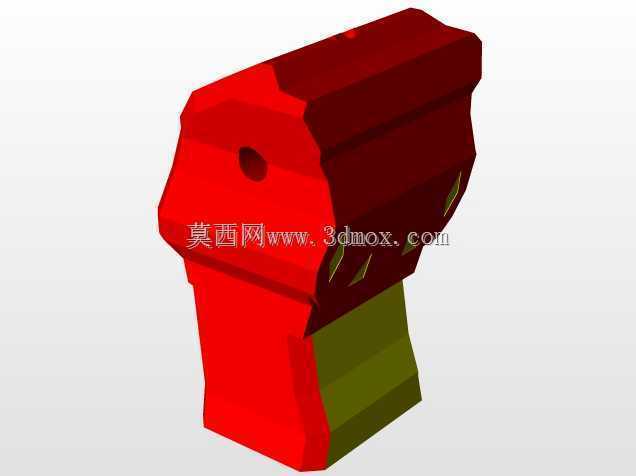

　　这款人形机甲造型设计，核心面向动漫周边衍生产品开发、科普教具制作、创意展陈装置搭建等场景，在结构设计阶段充分考虑了不同应用场景下的适配需求。从整体结构拆分来看，模型采用模块化分件思路，头部、躯干、上臂、前臂、手部、大腿、小腿、足部均为独立可拆分结构，各部件衔接处预留了标准的拼接定位止口，既可以满足3D打印后组装的公差配合要求，也能适配注塑开模时的脱模角度设计，避免出现倒扣结构导致的生产障碍。

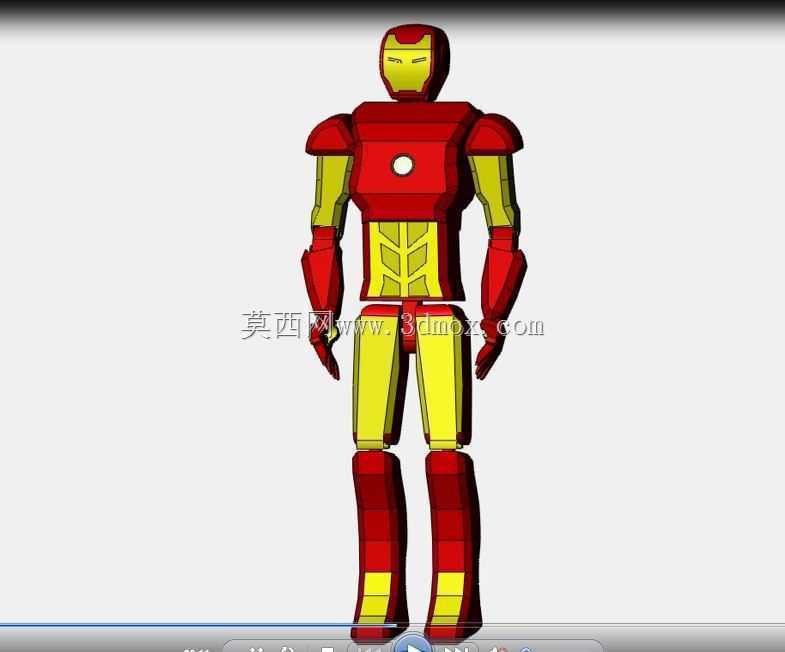

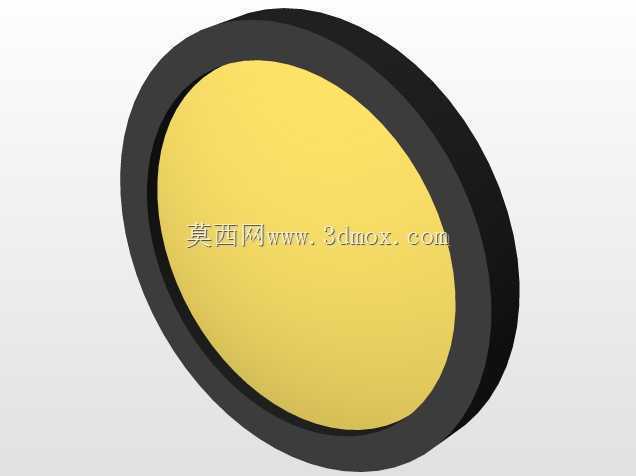

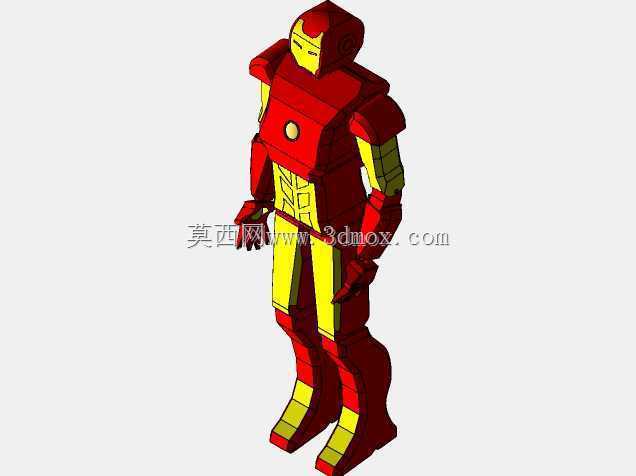

　　外形设计上采用了Q版化的比例调整，整体身高比例控制在6.5头身，相较于写实版人形机甲缩短了四肢长度、加宽了躯干与肩部的视觉占比，弱化了尖锐棱角的攻击性，整体线条更圆润饱满，适配面向全年龄段的周边产品定位。躯干部分的核心反应炉位置做了下沉式凹槽设计，预留了发光元件的安装空间，可根据实际需求嵌入纽扣电池供电的LED灯组，凹槽深度控制在8mm，刚好容纳常规3V纽扣电池与贴片灯的组合结构，不需要额外破坏内部支撑结构。

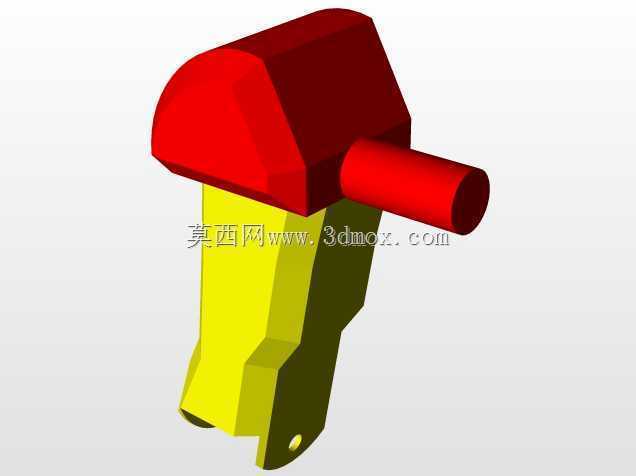

　　从结构强度设计角度，四肢关节位置均做了加厚处理，上臂与肩部的衔接处采用了嵌入式转轴结构，转轴直径设计为6mm，既可以满足关节转动的阻尼感需求，也能保证反复转动下的结构强度，不会出现薄壁断裂的问题。腿部结构设计时重点考虑了站立稳定性，足部做了加宽处理，足底接触面为平面结构，整体重心落在足部支撑面的几何中心位置，不需要额外支撑底座即可实现稳定直立摆放，适配桌面展陈、手办陈列的使用需求。

　　在细节结构处理上，装甲分色的边界位置均做了0.2mm的凸台落差设计，后续进行表面喷涂分色时可以直接沿着凸台边界做遮蔽，不需要额外绘制分色线，大幅降低后期表面处理的工作量。躯干正面与四肢的装甲线条采用等宽设计，所有转角位置均做了R1.5的圆角过渡，避免3D打印过程中出现尖角翘边的问题，同时也能提升把玩时的触感，避免尖锐边角造成划伤。

　　内部结构预留了充足的中空空间，躯干内部空腔容积可容纳常规的语音模块、小型配重块，若用于制作可动发声的玩具产品，不需要额外对外壳结构做破坏性修改，直接将功能模块嵌入空腔即可完成装配。手臂与腿部的内部空腔也预留了走线槽，若需要加装关节处的发光灯组，线材可以沿着走线槽布置，不会出现夹线、线材外露的问题。

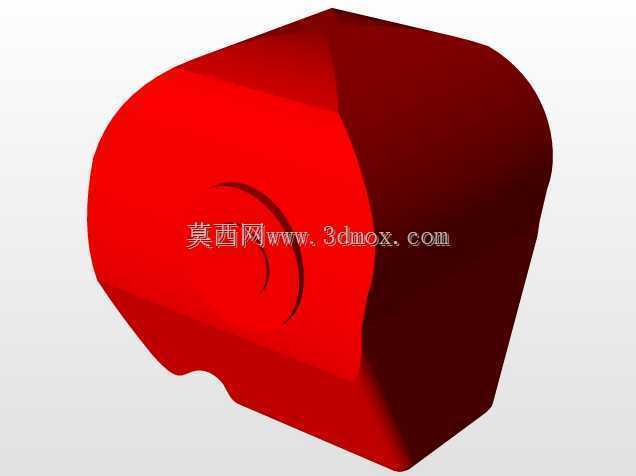

　　从安装边界来看，模型整体站立状态下的占地面积为120mm*90mm，整体高度为220mm，适配常规的手办展示盒尺寸，不需要定制特殊尺寸的展示包装。各分件的壁厚统一控制在2mm，既满足3D打印时的最小壁厚要求，也能控制注塑生产时的材料用量，平衡产品重量与结构强度的关系。肩部装甲采用独立分件设计，与上臂结构通过卡扣衔接，可根据需求更换不同造型的肩部配件，拓展产品的造型可玩性。

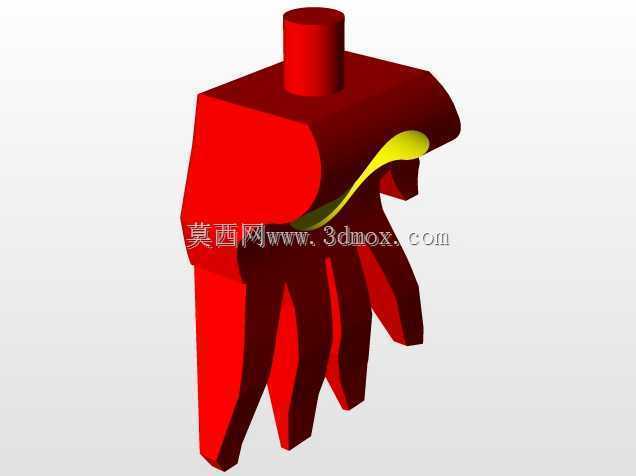

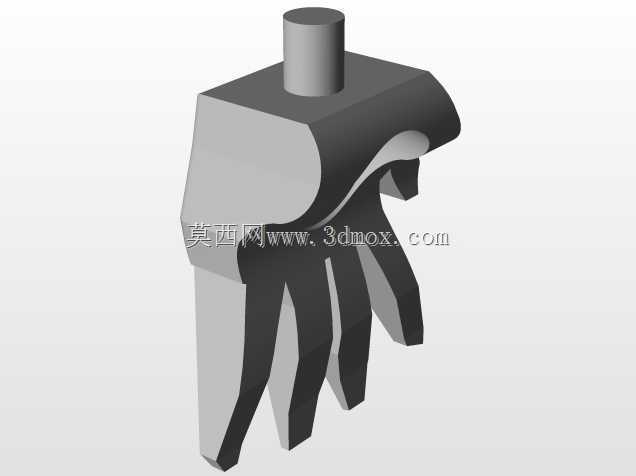

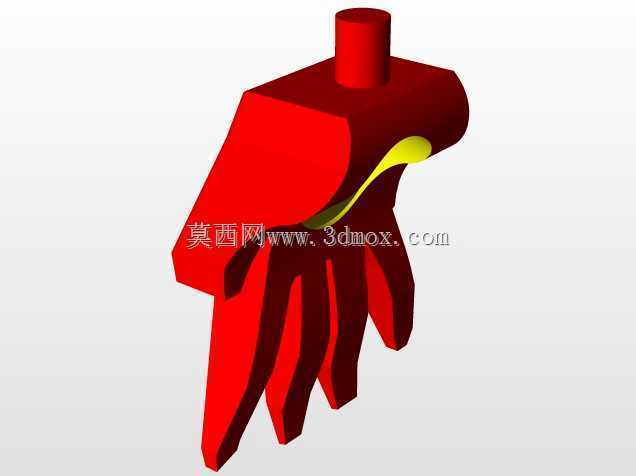

　　设计过程中对所有配合面做了公差预留，拼接止口的配合间隙控制在0.1mm，既可以保证组装时的顺畅度，也不会出现组装后松动晃荡的问题。手部结构采用简化的造型设计，将手指整合为整体结构，避免细小零件带来的易断裂、易丢失问题，适配低龄用户的把玩需求，若用于制作高端收藏级手办，也可以在现有手部结构的基础上拆分手指关节，拓展可动性。整体结构没有复杂的曲面倒扣，所有面的脱模斜度均控制在1.5度以上，可直接用于注塑模具开发，不需要做额外的结构修改，大幅缩短从设计到量产的周期。
